При производстве работ по лакировке ремизов на круговых лачильных машинах лак наносится обычно на ремизы вручную при помощи щеток. Предлагаемое изобретение имеет целью заменить этот ручной труд путем механического нанесения лака на ремизы.

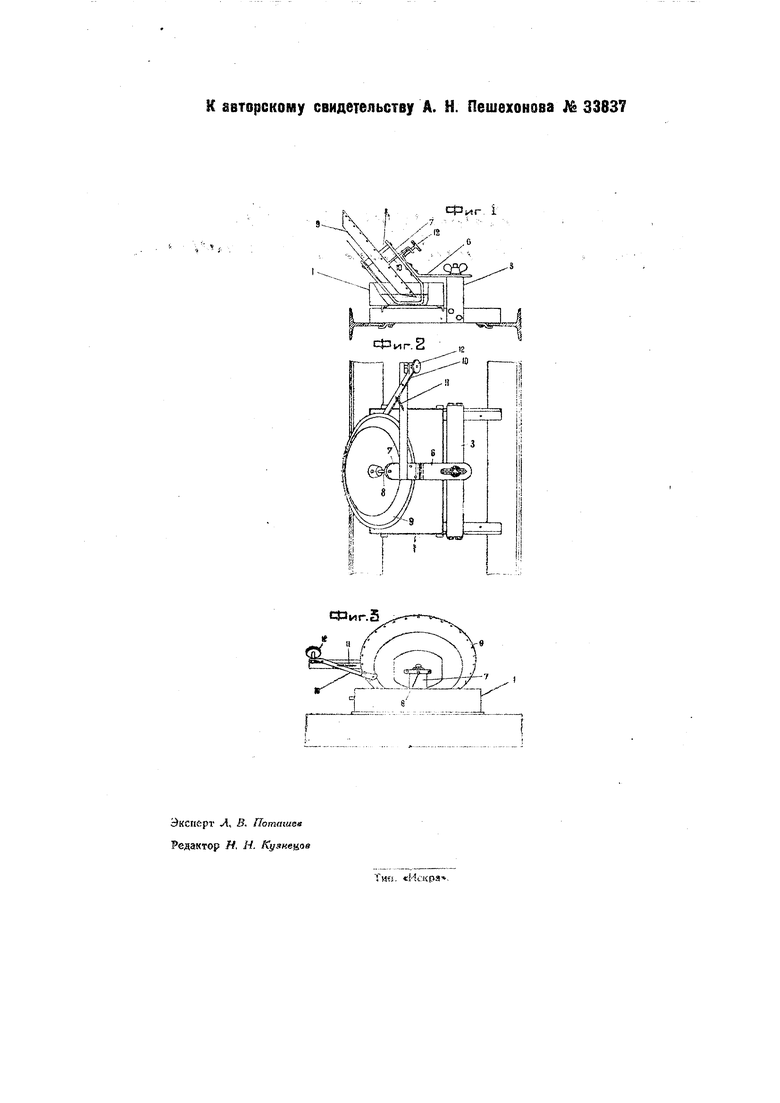

На чертеже фиг. 1, 2 и 3 изображают приспособление в трех проекциях.
Предлагаемое приспособление для нанесения лака на ремизы состоит из резервуара 1, в который поступает, по мере надобности, лак через трубку с краном из бака, установленного над приспособлением. Резервуар 1 расположен на станине при помощи двух полос из углового железа. К последним прикреплена скоба 3, несущая кронштейн 6, служащий для поддержки обоймы 7, внутри которой на оси 8 свободно вращается наклонно установленный конический валик 9, погруженный своей нижней частью в резервуар 1 с лаком. Перемещаемые транспортером ремизы прижимаются при своем движении к верхней части валика 9 и, благодаря трению, заставляют его вращаться. Одновременно ремизы снимают на себя слой лака с валика Р, подаваемый последним из резервуара /.
Для -регулирования подачи лака служит рычаг 10, который пружинкой // прижимается к валику 9 и снимает с него излишки лака. Угол поворота рычага W регулируется переставным при помощи винта 12 стопором.
Предмет изобретения.
Приспособление для нанесения лака на ремизы, перемещаемые транспортером. отличающееся тем, что оно состоит ка приводимого во вращение трением об окрашиваемые ремизы наклонно установленного конического валика 9, частично погруженного в резервуар Т с лаком.
I
СЗЗиг.З
