Устройство для сборки резино-кордных оболочек Советский патент 1976 года по МПК B29H17/00

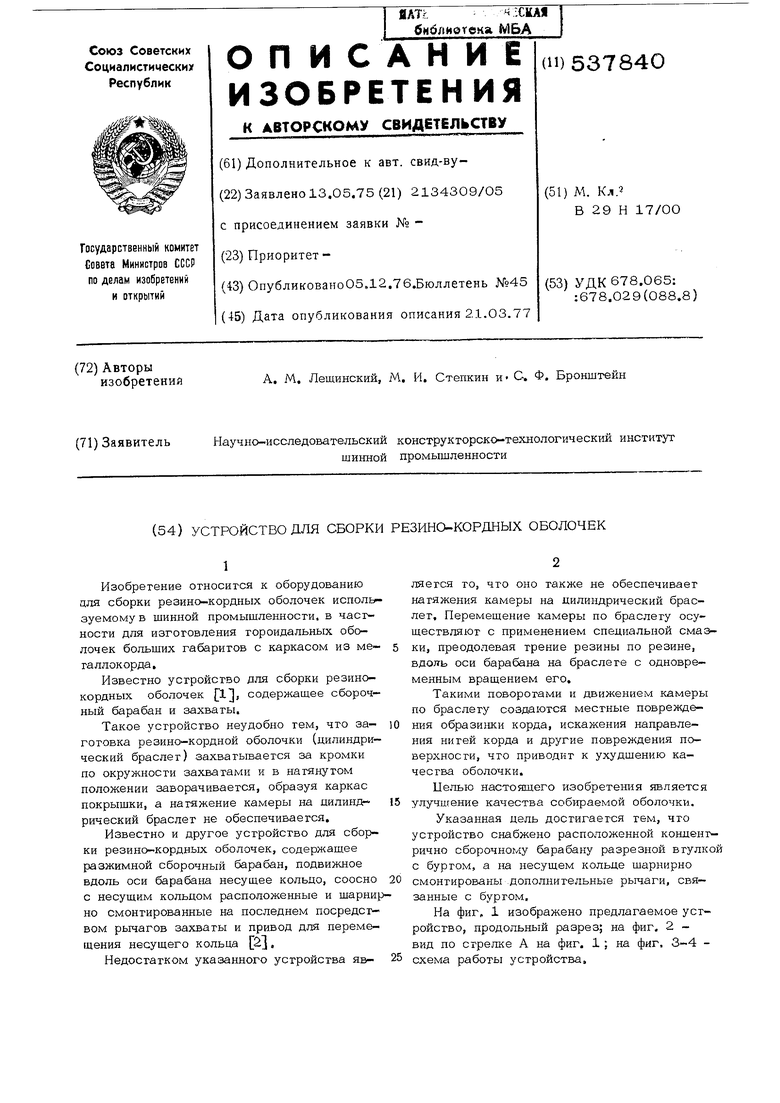

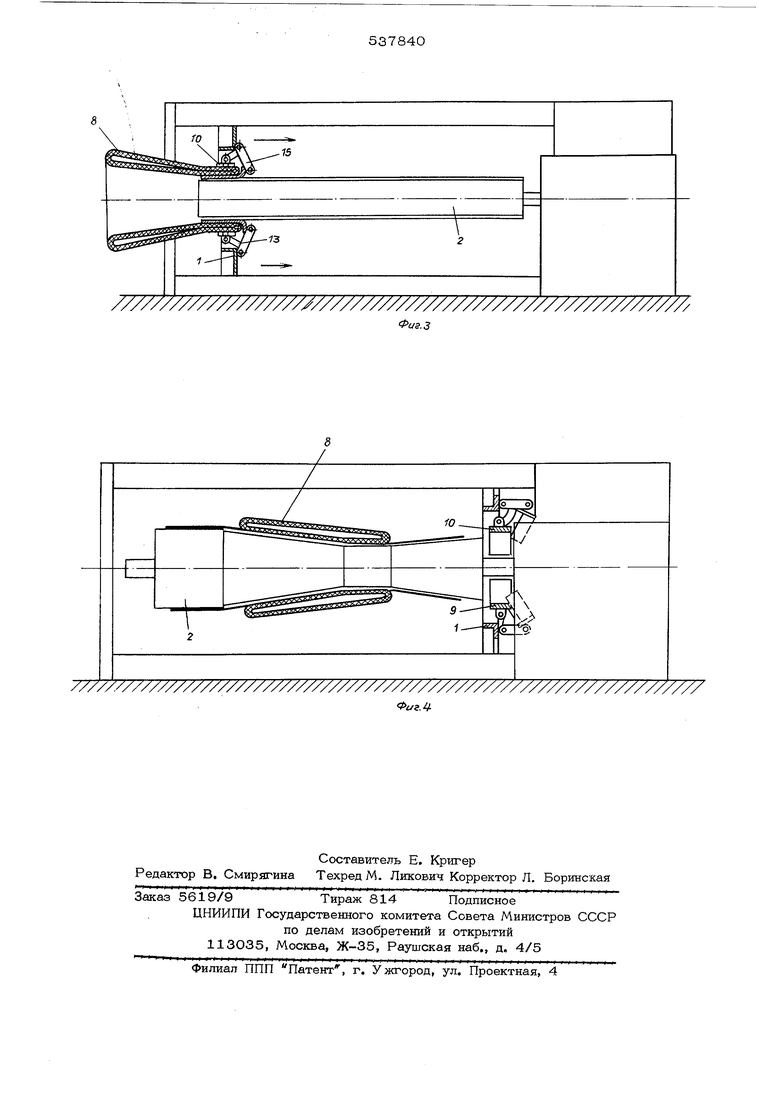

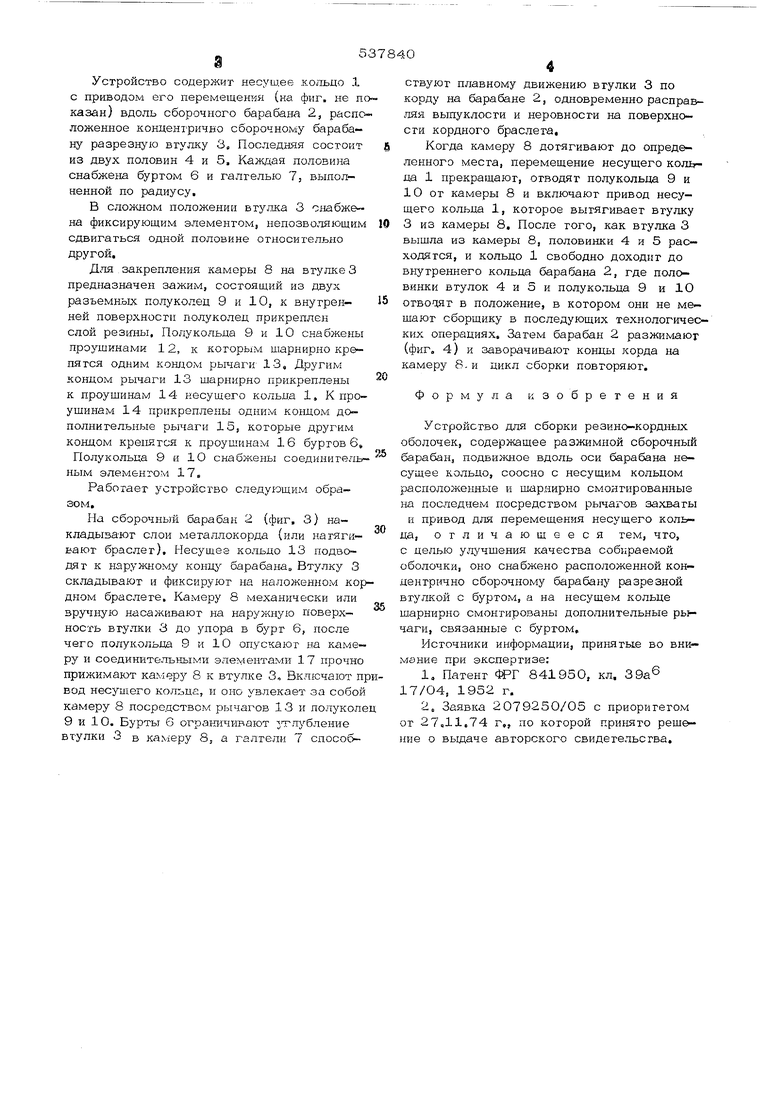

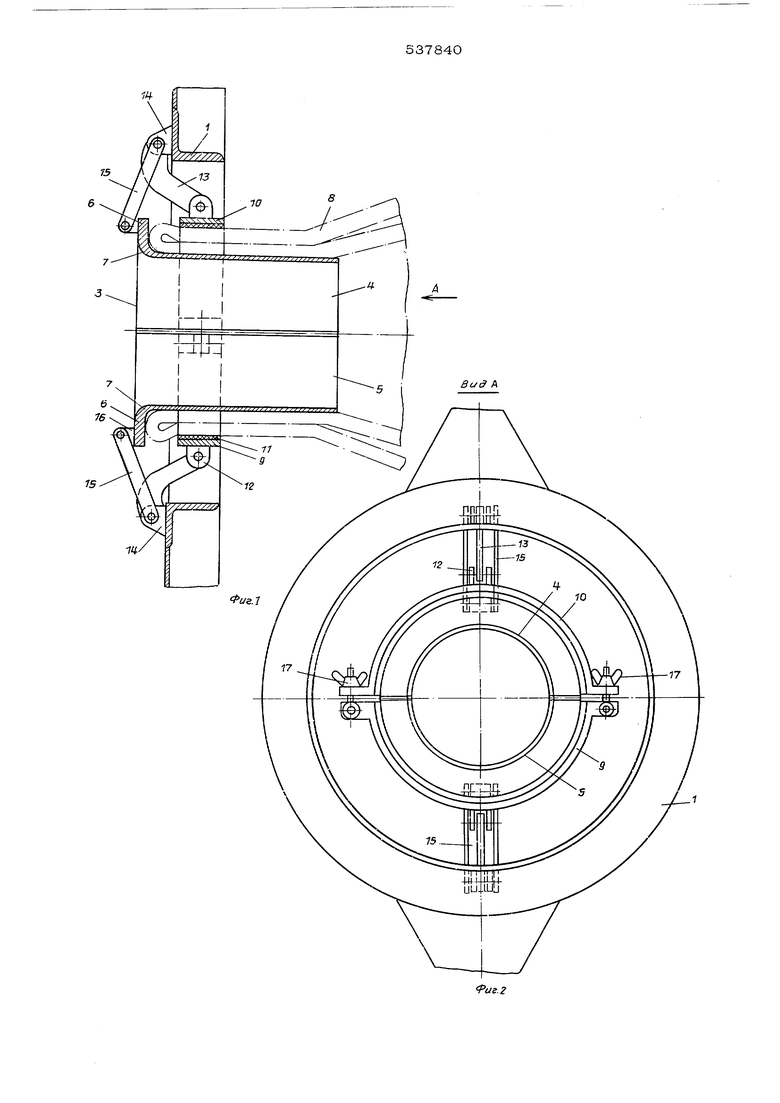

(54) УСТРОЙСТВО ДЛЯ СБОРКИ РЕЗИНО-КОРДНЫХ ОБОЛОЧЕК Устройство содержит несущее кольцо 1 с приводом его перемещения (на фиг. не по казан) вдоль сборочного барабана 2, распо ложенное конценгрично сборочному барабану разрезн чо вгулку 3, Последняя состоит из двух половин 4 и 5, Каждая половина снабжена буртом 6 и галтелью 7, выполненной по радиусу. В сложном положении втулка 3 снабжена фиксирующим элементом, ненозволяющим сдвигаться одной половине относительно другой. Для закрепления камеры 8 на втулке 3 предназначен зажим, состоящий из двух разъемных полуколец 9 и 10, к внутренней поверхности полуколец прикреплен слой резш. Полукольца 9 и 10 снабжены проушинами 12, к которым шарнирно крепятся одним коагдом рычаги 13, Другим кондом рычаги 13 шарнирно прикреплены к проушинам 14 несущего кольца 1, К проушинам 14 прикреплены одним концом дополнительные рычаги 15, которые другим концом кренятся к проушинам 16 буртов 6, Полукольца 9 и 1О снабл-еены соединительным элементом 17, Работает устройство следующим образом. На сборочный барабан 2 (фиг. 3} накладывают слои металлокорда (или натягивают браслет). Несущее кольцо 13 подводят к наружному концз барабана Втулку 3 складывают и фиксируют на наложенном кор дном браслете. Камеру 8 механически или вручную насаживают на нарулшую поверхность втулки 3 до упора в бурт 6, после чего полукольца 9 и 10 опускают на камеру и соединительными элементами 1 7 прочно прижимают калйеру 8 к втулке 3, Включают п вод несущего кольце, и оно увлекает за собой камеру 8 посредством рычагов 13 и полукол 9 и 10. Бурты 6 ограничивают ггл бление втулки 3 в камеру 8, а галтели 7 способствуют плавному движению втулки 3 по корду на барабане 2, одновременно расправляя выпуклости и неровности на поверхности кордного браслета. Когда камеру 8 дотягивают до определенного места, перемещение несущего кольца 1 нрекращают, отводят полукольца 9 и 10 от камеры 8 и включают привод несущего кольца 1, которое вытягивает втулку 3 из камеры 8, После того, как втулка 3 выщла из камеры 8, половинки 4 и 5 расходятся, и кольцо 1 свободно доходит до внутреннего кольца барабана 2, где половинки втулок 4 и 5 и полукольца 9 и 1О отвода т в положение, в котором они не мешают сборщику в последующих технологических операциях. Затем барабан 2 разжимаю (фиг, 4) и заворачивают концы корда на камеру 8. и цикл сборки повторяют. ула изобретения Устройство для сборки резино-кордных оболочек, содержащее разжимной сборочный барабан, подвижное вдоль оси барабана несущее кольцо, соосно с несущим кольцом расположенные и шарнирно смонтированные на последнем посредством рычагов захваты и привод для перемещения несущего кольца, отличающееся тем, что, с целью улучшения качества собираемой оболочки, оно снабжено расположенной кон- центрично сборочному барабану разрезной втулкой с буртом, а на несущем кольце шарнирно смонтированы дополнительные рьгчаги, связанные с буртом. Источники информации, приняты.е во внимание при экспертизе: 1,Патент ЙРГ 841950, кл, 39а 17/04, 1952 г. 2,Заявка 2079250/05 с приоритетом от 27Д1.74 г,, по которой принято рещение о выдаче авторского свидетельства.

/////////////////////////////////////////////////
