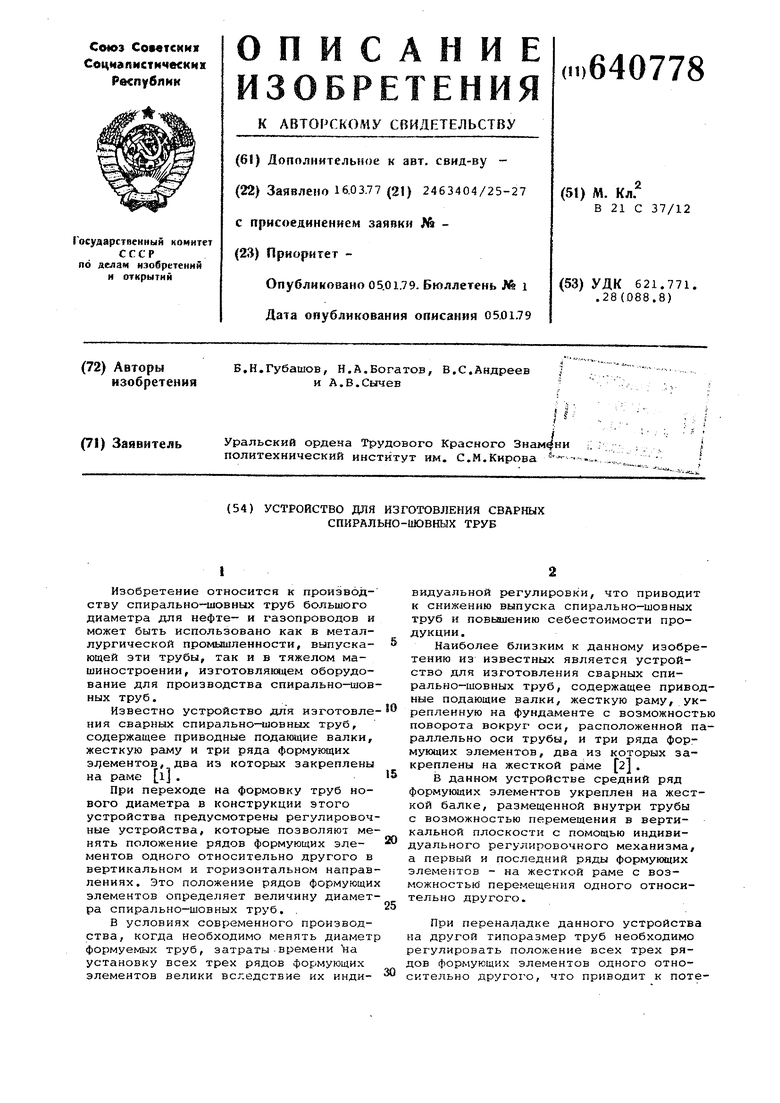

Устройство для изготовления сварных спирально-шовных труб Советский патент 1979 года по МПК B21C37/12

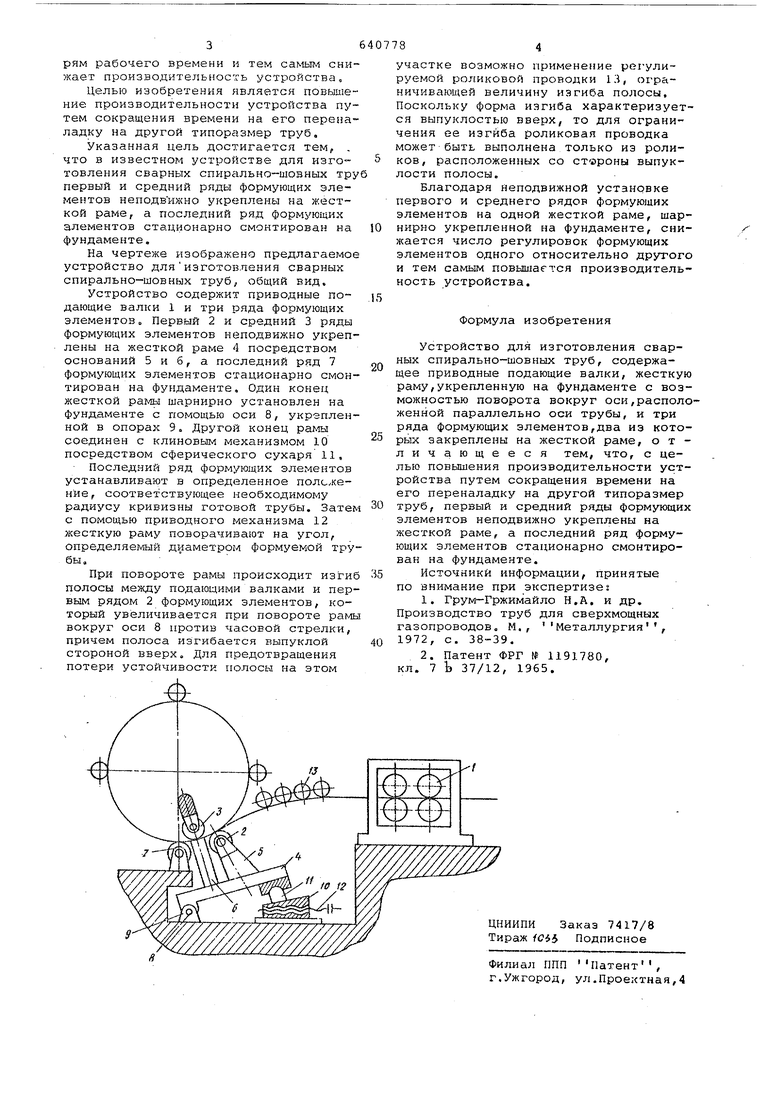

Изобретение относится к производству спирально-шовных труб большого диаметра для нефте- и газопроводов и может быть использовано как в металлургической промышленности, выпускающей эти трубы, так и в тяжелом машиностроении, из готов лякядем оборудование для производства спирально-шовных труб. Известно устройство для изготовле НИН сварных спирально-шовных труб, содержащее приводные подающие валки, жесткую раму и три ряда формующих sjjeMeHTOB, два из которых закреплены на раме l . При переходе на формовку труб нового диаметра в конструкции этого устройства предусмотрены регулировочные устройства, которые позволяют менять положение рядов формующих эле ментов одного относительно другого в вертикальном и горизонтальном направлениях. Это положение рядов формующих элементов определяет величину диаметра спирально-шовных труб. . В условиях современного производства, когда необходимо менять диаметр формуемых труб, затраты-времени на установку всех трех рядов формующих элементов велики всг.едствие их инди видуальной регулировки, что приводит к снижению выпуска спирально-шовных труб и повьаиению себестоимости продукции. Наиболее близким к данному изобретению из известных является устройство для изготовления сварных спирально-шовных труб, содержащее приводные подающие валки, жесткую раму, укрепленную на фундаменте с возможностью поворота вокруг оси, расположенной параллельно оси трубы, и три ряда формукнцих элементов, два из которых закреплены на жесткой раме 2|. В данном устройстве средний ряд формуквдих элементов укреплен на жесткой балке, размещенной внутри трубы с возможностью перемещения в вертикальной плоскости с помощью индивидуального регулировочного механизма, а первый и последний ряды формующих элементов - на жесткой раме с возможностью перемещения одного относительно другого. При переналадке данного устройства на другой типоразмер труб необходимо регулировать положение всех трех рядов формующих элементов одного относительно другого, что приводит к поте
