(54) СТАНОК ДЛЯ ОБРЕЗКИ ПЛАСТИН СЛЮДЫ
название | год | авторы | номер документа |
---|---|---|---|
Станок для обрезки пластин слюды | 1982 |
|
SU1047705A2 |
Штемпельный станок-полуавтомат | 1990 |
|
SU1781085A1 |
СПОСОБ ИЗГОТОВЛЕНИЯ ПРУЖИННЫХ ЛАМЕЛЕЙ С ТРЕХПИЛЬНЫМ СТАНКОМ ДЛЯ РАСКРОЯ ГНУТО-ЛИСТОВЫХ МАТЕРИАЛОВ И МЕХАНИЗМОМ ПИЛЕНИЯ С ГЛУШИТЕЛЕМ ШУМА ДИСКОВОЙ ПИЛЫ | 2014 |
|
RU2563674C1 |
Способ и устройства механической обработки шатунных шеек крупногабаритного коленчатого вала на токарном станке | 2015 |
|
RU2625151C2 |
Камнераспиловочный станок | 1989 |
|
SU1691111A1 |
Автомат для сухой сборки фольговых слюдяных конденсаторов | 1955 |
|
SU107171A1 |
Устройство для продольного резания бумаги | 1977 |
|
SU739168A1 |
ГОРИЗОНТАЛЬНЫЙ ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК | 1997 |
|
RU2128579C1 |
СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ШАЙБ ИЗ МЯГКОГО ЛИСТОВОГО или РУЛОННОГО МАТЕРИАЛА | 1973 |
|
SU367974A1 |
Ленточный шлифовально-полировальный станок для обработки лопастей обтекателей и других крыльчаток с радиусными профилями сечений | 1951 |
|
SU94960A1 |

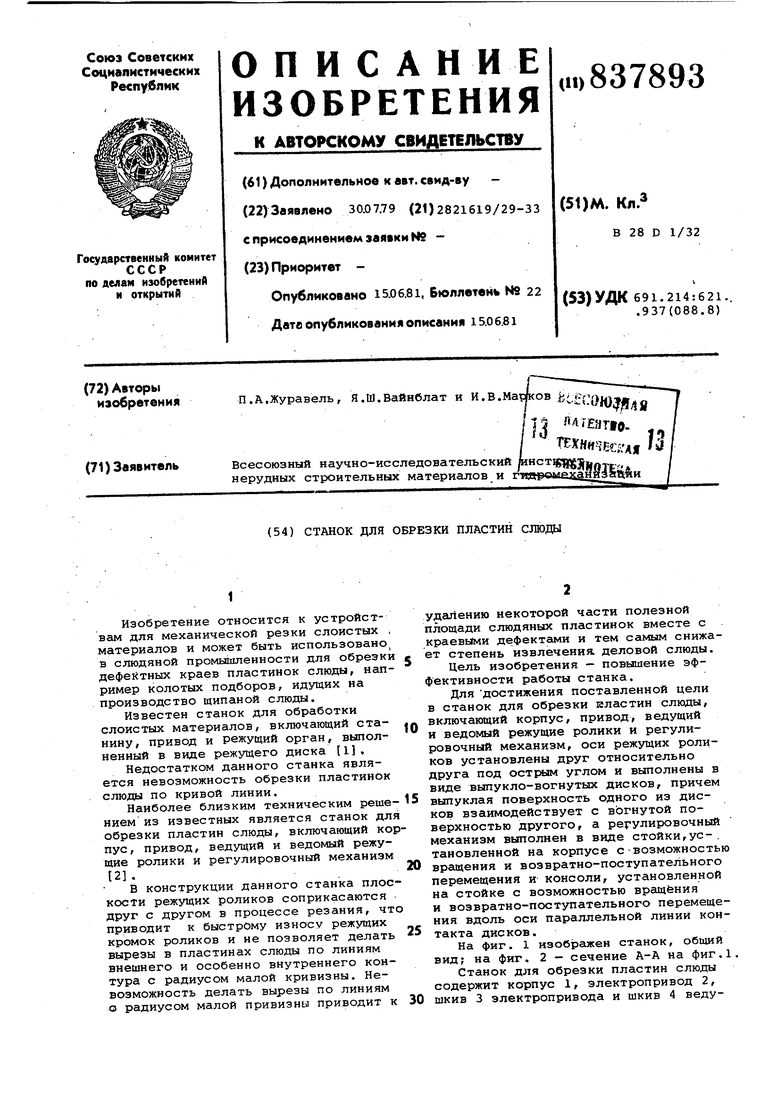

Изобретение относится к устройствам для механической резки слоистых материалов и может быть использовано в слюдяной промы11шенности для обрезки дефектных краев пластинок слюды, например колотых подборов, идущих на производство щипаной слюды. Известен станок для обработки слоистых материалов, включающий стаНИНУ, привод и режущий орган, выполненный в виде режущего диска 1. Недостатком данного станка является невозможность обрезки пластинок слюды по кривой линии. Наиболее близким техническим реше нием из известных является станок дл обрезки пластин слюды, включающий ко пус, привод, ведущий и ведомый режущие ролики и регулировочный механизм 12.. В конструкции данного станка плос кости режущих роликов соприкасаются друг с другом в процессе резания, чт приводит к быстрому износу режущих кромок роликов и не позволяет делать вырезы в пластинах слюды по линиям внешнего и особенно внутреннего контура с радиусом малой кривизны. Невозможность делать вырезы по линиям о радиусом малой привизны приводит к удалению некоторой части полезной площади слюдяных пластинок вместе с краевыми дефектеили и тем самым снижает степень извлечений деловой слюды. Цель изобретения - повышение эффективности работы станка. Для достижения поставленной цели в станок для обрезки Еластин слюды, включающий корпус, привод, ведущий и ведомый режущие ролики и регулировочный механизм, оси режущих роликов установлены друг относительно друга под острым углом и выполнены в виде выпукло-вогнутых дисков, причем выпуклая поверхность одного из дисков взаимодействует с вогнутой поверхностью другого, а регулировочный механизм выполнен в виде стойки,ус-, тановленной на корпусе с-возможностью вращения и возвратно-nocTynaTejibHoro перемещения и консоли, установленной на стойке с возможностью вращения и возвратно-поступательного перемещения вдоль оси параллельной линии контакта дисков. На фиг. 1 нзоб эажен станок, общий вид; на фиг. 2 - сечение А-А на фиг,1, Станок для обрезки пластин слюды содержит корпус 1, электропривод 2, шкив 3 электропривода и шкив 4 веду

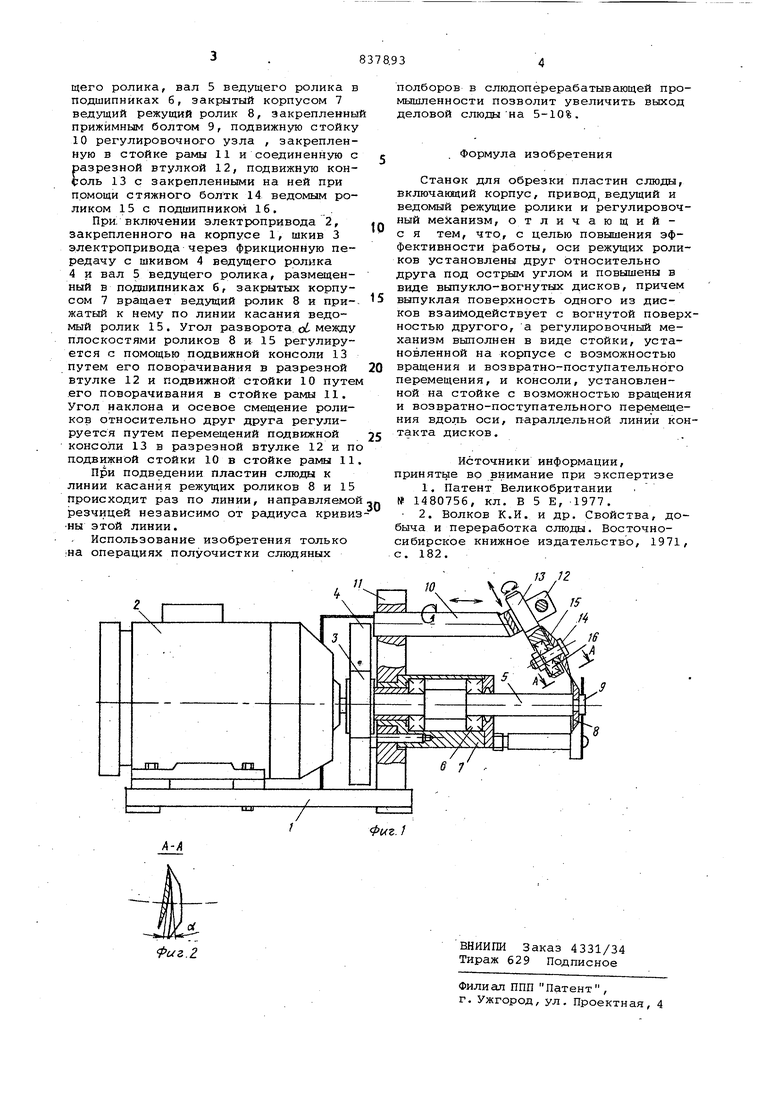

Авторы
Даты
1981-06-15—Публикация
1979-07-30—Подача
