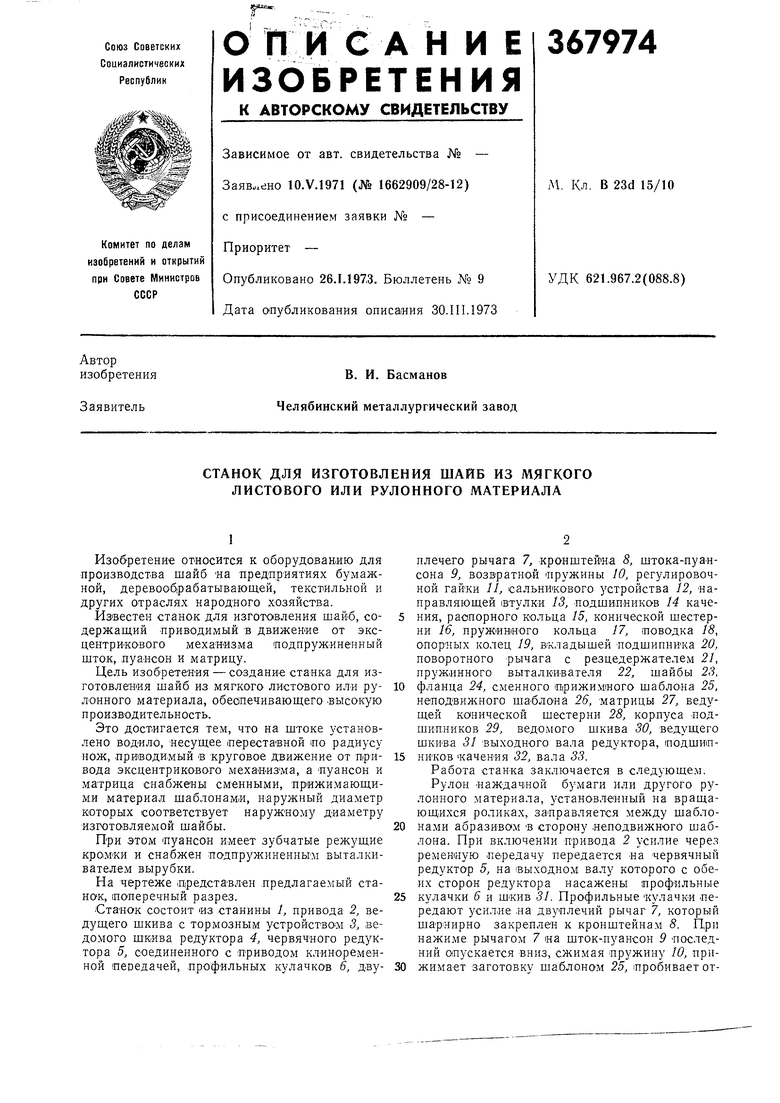

СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ШАЙБ ИЗ МЯГКОГО ЛИСТОВОГО или РУЛОННОГО МАТЕРИАЛА Советский патент 1973 года по МПК B23D15/10

1

Изобретение относится к оборудованию для производства шайб на предприятиях бумажной, деревоо брабатывающей, текстильной и других отраслях народного хозяйства.

Известен станок для изготовления шайб, содержаш,ий Приводимый ъ движение от эксцентрикового механизма подпружиненный шток, луа-нсон и матрицу.

Цель изобретения - создани-е станка для изготовления шайб из мягкого листового или рулонного материала, обеспечиваюш;его .высо1сую производительность.

Это достигается тем, что на штоке установлено водило, несущее переставной по радиусу нож, приводимый в круговое движение от дривода эксцентрикового механизма, а -пуансон и матрица снабжены сменными, прижимаюш,ими материал шаблонами, наружный диаметр которых соответствует наружному диаметру изготовляемой шайбы.

При этом пуансон имеет зубчатые режущие крО:МКи и снабжен тгодпружиненньгм выталкивателем вырубки.

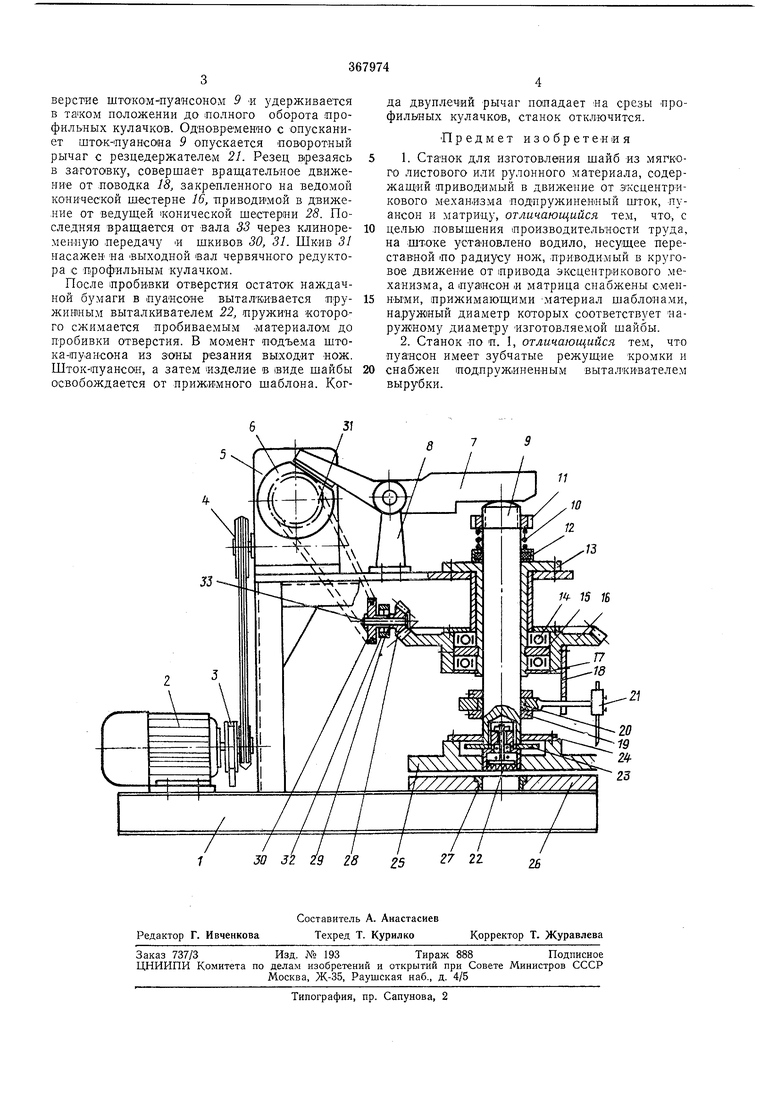

На чертеже представлен .предлагаемый станок, поперечный разрез.

Станок состоит из станины 1, привода 2, ведущего шкива с тормозным устройством 3, ведомого шкива редуктора 4, червячного редуктора 5, соединенного с приводом клиноременной передачей, профильных кулачков 6, двуплечего рычага 7, кронштейн а 8, штока-пуансона 9, возвратной пружины 10, регулировочной гайки 11, сальникового устройства 12, направляющей втулки 13, подшипников 14 качения, распорного кольца 15, конической шестерни 16, пружинного кольца 17, поводка 18, опорных колец 19, ВКладышей подшипника 20, поворотного рычага с резцедержателем 21, пружинного выталкивателя 22, шайбы 23.

фланца 24, сменного прижимного шаблона 25, неподвижного шаблона 26, матрицы 27, ведущей конической шестерни 28, корпуса подшипников 29, ведомого шкива 30, ведущего шкива 31 выходного вала редуктора, подшипников качения 32, вала 33.

Работа станка заключается в следующем. Рулон наждачной бумаги или другого рулонного материала, установленный на вращающихся роликах, заправляется меладу шаблонами абразивом в сторону неподвижного шаблона. При включении привода 2 усилие через ременную передачу передается на червячный редуктор 5, на выходном валу которого с обеих сторон редуктора насажены профильные

кулачки 6 и ш-кив 31. Профильные кулачки передают усилие на двуплечий рычаг 7, который шарнирно закреплен к кронштейнам 8. При нажиме рычагом 7 на шток-луансон 9 последний опускается вниз, сжимая пружину 10, прижимает заготовку шаблоном 25, пробивает от
