Особенностью предлагаемой установки для выборки гнезд под петли в строительных деталях является применение роликового стола для перемещения и закрепления обрабатываемых деталей и электродолбежника, установленного на подвижной каретке.

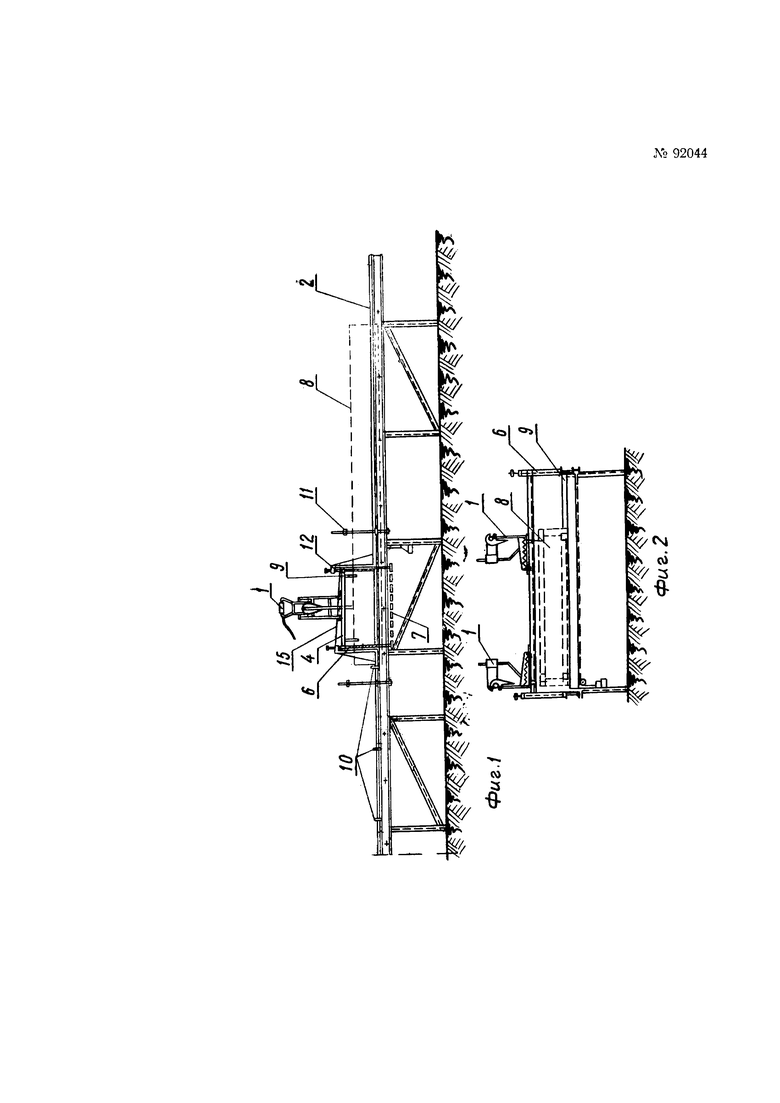

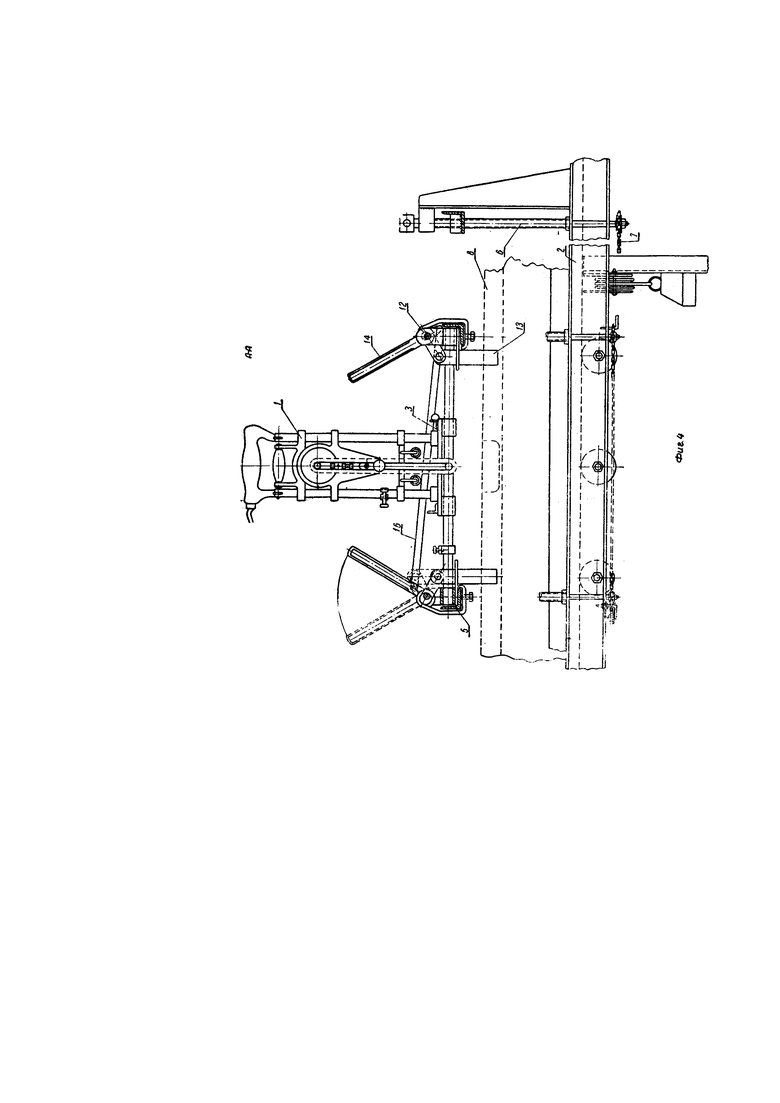

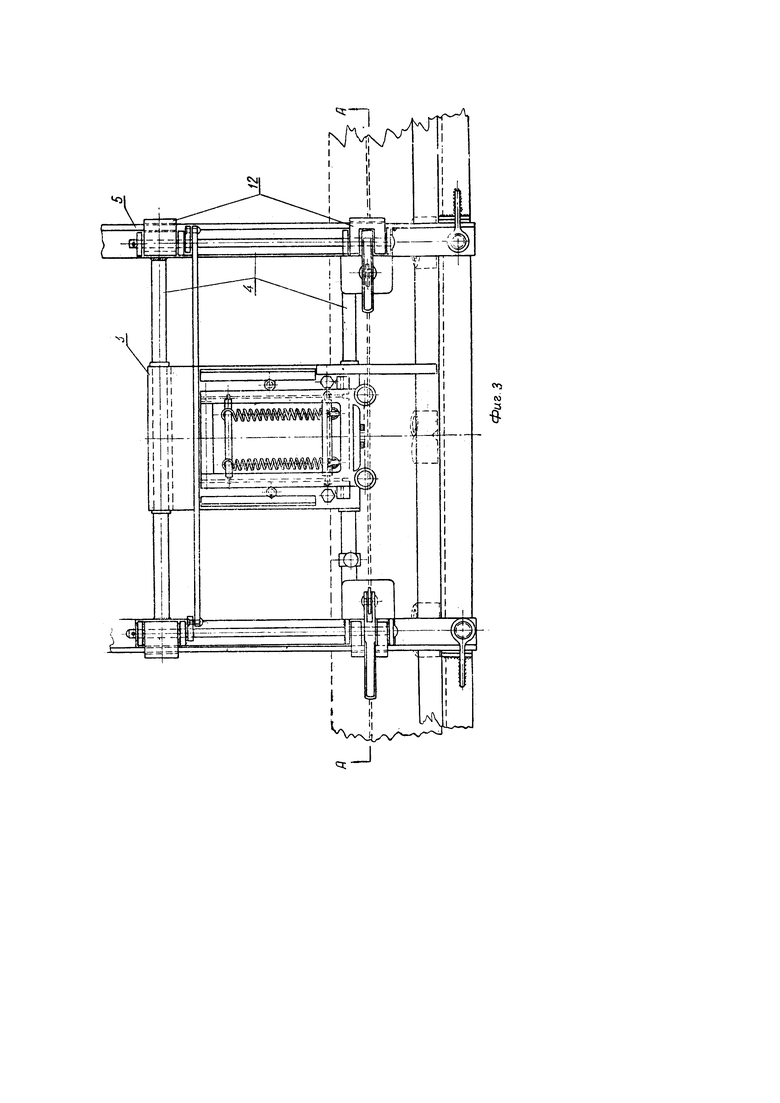

На фиг. 1 изображена установка, вид спереди; на фиг. 2 - то же, вид с торца; на фиг. 3 - план долбежника с кареткой; на фиг. 4 - долбежник в разрезе по А-А на фиг. 3.
Рабочим инструментом установки является электродолбежник 1, установленный на роликовом столе 2 на каретке 3, перемещаемой по горизонтальным направляющим 4. Направляющие 4 вместе с кареткой передвигаются на направляющим 5. Таким образом, электродолбежник перемещается по столу в двух взаимно-перпендикулярных направлениях.
Вертикальное движение каретки 3 при работе с деталями разной высоты осуществляется четырьмя винтами 6, соединенными цепью 7 под крышкой роликового стола.
Для выборки гнезд под петли строительные детали 8 подаются к электродолбежнику по роликовому столу и направляются горизонтальным прижимом 9 к ограничителям 10. Детали закрепляются прижимами 11 и 12.
Центрирование долбежника достигается двумя направляющими клиньями 13 и рукояткой 14 эксцентрикового прижима 12, сблокированного тягой 15 с эксцентриком противоположной стороны. Одновременно с центрированием рукоятка 14 закрепляет положение каретки на направляющих 5.
Для одновременной выработки гнезд с левой и правой стороны у двухстворчатых конструкций предусмотрены два электродолбежника (фиг. 2).
| название | год | авторы | номер документа |
|---|---|---|---|
| Станок для фрезерования мест сопряжений деревянных деталей | 1984 |
|
SU1219350A1 |
| СТЕНД ДЛЯ СБОРКИ И СВАРКИ РАМЫ ЖЕЛЕЗНОДОРОЖНОГО ВАГОНА | 2017 |
|
RU2680114C1 |
| СТАНОК ДЛЯ ОБРАБОТКИ ПАЗОВ В ДЕРЕВЯННЫХ ДЕТАЛЯХ СРУБА | 1993 |
|
RU2071413C1 |
| УСТРОЙСТВО ДЛЯ УСТАНОВКИ И ЗАКРЕПЛЕНИЯ НА СТОЛЕ МЕТАЛЛОРЕЖУЩЕГО СТАНКА ДЛИННОМЕРНОЙ ДЕТАЛИ | 2002 |
|
RU2226145C2 |
| УНИВЕРСАЛЬНЫЙ ДЕРЕВООБРАБАТЫВАЮЩИЙ ТОКАРНО-ФРЕЗЕРНЫЙ СТАНОК | 1996 |
|
RU2109625C1 |
| Устройство для сборки электронногоблОКА чАСОВ | 1979 |
|
SU822139A1 |
| УСТРОЙСТВО ДЛЯ ШЛИФОВАНИЯ СФЕРИЧЕСКИХ ПОВЕРХНОСТЕЙ (ВАРИАНТЫ) | 2007 |
|
RU2450905C2 |
| Кантователь деталей | 1989 |
|
SU1673375A2 |
| ПОЛУАВТОМАТИЧЕСКИЙ СТАНОК ДЛЯ СТРОГАНИЯ ПАЗОВ СЛОЖНОГО ПРОФИЛЯ, НАПРИМЕР, В ЦИЛИНДРАХ ЦУГАЛЬНОГО МЕХАНИЗМА ДВЕРНЫХ ЗАМКОВ | 1947 |
|
SU85358A1 |
| Установка для изготовления деревянных щитов | 1979 |
|
SU887168A1 |
1. Установка для выборки гнезд под петли в строительных деталях, отличающаяся тем, что в ней, в целях повышения эффективности ее работы, применен роликовый стол для перемещения и закрепления на нем обрабатываемых деталей и электродолбежник, укрепленный на подвижной каретке.
2. Форма выполнения установки по п. 1, отличающаяся тем, что для одновременной выборки гнезд с левой и правой сторон в двустворчатых конструкциях применены два электродолбежника.
3. Форма выполнения установки по п. 1, отличающаяся тем, что для вертикального перемещения рамы с рабочими инструментами применены четыре винта, сблокированные цепью под крышкой роликового стола.
