СИСТЕМА ОБРАБОТКИ СТОЧНОГО СМЕШАННОГО КИСЛОТНОГО РАСТВОРА Российский патент 2023 года по МПК C02F11/12 C02F9/00

Область техники

Настоящее изобретение относится к системе обработки, в частности, относится к системе обработки сточного смешанного кислотного раствора.

Уровень техники

В процессе обработки полосы из нержавеющей стали в металлургической промышленности на поверхности полосы из нержавеющей стали во время прокатки или отжига будет образовываться окалина, состоящая из хрома, железа, никеля, кремния и других элементов. Эти окалины трудно удалить одной кислотой, и обычно их обрабатывают смешанной кислотой (азотной и фтороводородной). Сточная жидкость после травления содержит остаточную азотную кислоту, фтористый водород, оксиды хрома, железа, никеля, кремния и других элементов, а также ионы металлических элементов.

В соответствии с характеристиками сточной жидкости травления полос из нержавеющей стали в настоящее время на рынке существует несколько основных методов обработки, включая метод обжига распылением, метод замены смолы, метод нейтрализации гидроксидом кальция и гидроксидом натрия и метод замены серной кислоты. Среди них себестоимость производства и обслуживания метода обжига распылением относительно высока, и он подходит для крупных предприятий, таких как крупные цехи холодной прокатки, имеющие значительное количество отработанной кислоты. С учетом себестоимости этот метод не подходит для малых предприятий. В частности, не рентабельно, когда количество отработанной кислоты невелико. Метод замены смолы применялся на небольших цехах холодной прокатки с небольшим количеством отработанной кислоты, но общий коэффициент утилизации кислоты меньше или равен 45%, который является низкой степенью, и легко приведет к серьезному засорению системы, и еще некоторое количество сточного смешанного кислотного раствора сбрасывается на станцию водоподготовки. Метод нейтрализации гидроксидом кальция и гидроксидом натрия широко используется при обработки сточного смешанного кислотного раствора, но эксплуатационные расходы при обработке отработанной кислоты высоки, а степень утилизации отработанной кислоты составляет 0%, что не может обеспечить восстановление и утилизацию ресурсов. Конкретная операция метода замены серной кислоты заключается в следующем: сначала отработанную кислоту фильтруют, добавляют в испаритель одновременно с серной кислотой в определенной пропорции, нагревают и выпаривают, а выпаренный газ охлаждают для получения регенерированной кислоты; После охлаждения в кристаллизованную жидкость добавляют серную кислоту (концентрированную) для повышения кислотности с получением водного сульфата железа путем быстрой кристаллизации и фильтрации, а фильтрат пропорционально снова добавляют в испаритель для дальнейшей обработки. Вышеупомянутый метод замены серной кислоты имеет высокие эксплуатационные расходы и затраты на техническое обслуживание, а также предъявляет требования к затратам на производство, что приводит к меньшему применению на рынке, непопулярности, низкой практичности, кроме того, коэффициент извлечения кислоты низкий и присутствует проблема засорения системы.

Содержание изобретения

Одним из преимуществ настоящего изобретения является создание системы обработки сточного смешанного кислотного раствора, при этом система обработки сточного смешанного кислотного раствора повышает коэффициент утилизации ресурсов.

Другим преимуществом настоящего изобретения является создание системы обработки сточного смешанного кислотного раствора, при этом система обработки сточного смешанного кислотного раствора может эффективно превращать кислотосодержащий шлам в системе травления полосы из нержавеющей стали в нейтральный шлам и устранять засорение системы.

Другим преимуществом настоящего изобретения является создание системы обработки сточного смешанного кислотного раствора, при этом система обработки сточного смешанного кислотного раствора может эффективно превращать кислотосодержащий шлам в системе травления полосы из нержавеющей стали в нейтральный шлам, значительно снижая сброс концентрированной отработанной кислоты, имеет низкую себестоимость и высокую рентабельность, что способствует устойчивому развитию экологической среды и может широко использоваться.

Другим преимуществом настоящего изобретения является создание системы обработки сточного смешанного кислотного раствора, при этом система обработки сточного смешанного кислотного раствора может напрямую перерабатывать шлам, образующийся в процессе фильтрации.

Другим преимуществом настоящего изобретения является создание системы обработки сточного смешанного кислотного раствора, при этом система обработки сточного смешанного кислотного раствора может извлекать свободную кислоту, который используется повторно в системе травления.

Другим преимуществом настоящего изобретения является создание системы обработки сточного смешанного кислотного раствора, при этом система обработки сточного смешанного кислотного раствора может снизить потребление энергоносителя.

Для достижения вышеуказанной цели настоящее изобретение предлагает систему обработки сточного смешанного кислотного раствора, содержащую:

Устройство фильтрации, при этом устройство фильтрации включает в себя один насос, и устройство фильтрации принимает сточный смешанный кислотный раствор и фильтрует их, и образуется шлам;

Устройство промывки, соединенное с устройством фильтрации, при этом устройство промывки подает промывочную жидкость на устройство фильтрации с помощью насоса, устройство промывки содержит промывочный бак для вмещения промывочной жидкости, измерительный прибор, установленный в промывочном баке и промывочный трубопровод, соединяющий промывочный бак с устройством фильтрации, устройство промывки промывает шлам промывочной жидкостью;

Устройство восстановления, соединенное с устройством фильтрации, при этом устройство восстановления подает восстановитель на устройство фильтрации с помощью насоса, устройство восстановления содержит восстановительный бак для вмещения восстановителя, измерительный прибор, установленный в восстановительном баке и трубопровод восстановления, соединяющий восстановительный бак с устройством фильтрации, восстановитель используется для шлама;

Устройство нейтрализации, соединенное с устройством фильтрации, при этом устройство нейтрализации подает нейтрализующий агент на устройство фильтрации с помощью насоса, устройство нейтрализации содержит бак нейтрализации для вмещения нейтрализующего агента, измерительный прибор, установленный в баке нейтрализации и трубопровод нейтрализации, соединяющий бак нейтрализации с устройством фильтрации, Нейтрализующий агент используется для нейтрализации шлама; и

Устройство флокуляции, соединенное с устройством фильтрации, при этом устройство флокуляции подает флокулянт на устройство фильтрации с помощью насоса, устройство флокуляции содержит бак для флокулянта, измерительный прибор, установленный в баке флокулянта и трубопровод флокуляции, соединяющий бак флокулянта с устройством фильтрации.

Кроме того, дополнительно содержит устройство прессования, соединенное с устройством фильтрации, при этом устройство прессования содержит насос высокого давления, бак чистой воды, соединенный с насосом высокого давления, измерительный прибор, установленный в баке чистой воды и трубопровод прессования, соединяющий бак чистой воды с устройством фильтрации.

Кроме того, устройство фильтрации представляет собой любой из фильтр-пресса и центробежного устройства фильтрации.

Кроме того, промывочная жидкость представляет собой любую из технической воды, бытовой воды, деминерализованной воды, парового конденсата.

Кроме того, промывочная жидкость поглощает свободную кислоту и ионы металлов из шлама.

Кроме того, восстановителем является любой из гидросульфита натрия, пиросульфита, сульфита натрия и гидросульфита натрия.

Кроме того, нейтрализующий агент представляет собой любой из гидроксида натрия и гидроксида кальция или их комбинацию.

Кроме того, флокулянт представляет собой любой из полиалюминия хлорида и полиакриламида либо их комбинацию.

Кроме того, нейтрализующий агент дополнительно осаждает ионы металлов, оставшиеся после промывки шлама.

Кроме того, после фильтрации сточного смешанного кислотного раствора на устройстве фильтрации образуется фильтрат, который может утилизироваться.

В соответствии с другим аспектом настоящего изобретения, настоящее изобретение дополнительно обеспечивает способ обработки сточного смешанного кислотного раствора, включающий следующие шаги:

А: Фильтрацию сточного смешанного кислотного раствора;

B: Промывка шлама, образующегося при фильтрации сточных жидких кислот;

C: Дозирование восстановителя в шлам;

D: Дозирование нейтрализующего агента в шлам, чтобы шлам стал нейтральным; и

E: Дозирование флокулянта в шлам для осаждения ионов металлов.

Согласно варианту осуществления настоящего изобретения дополнительно включается шаг F: отжим нейтральной воды из шлама для образования нейтрального шламового кека с содержанием влаги ниже 60%.

Согласно варианту осуществления настоящего изобретения шаг А включает в себя под-шаг: после фильтрации сточного смешанного кислотного раствора образуется фильтрат, который может утилизироваться.

Согласно варианту осуществления настоящего изобретения шаг В включает в себя под-шаг: промывочная жидкость поглощает свободную кислоту и ионы металлов из шлама.

Согласно варианту осуществления настоящего изобретения шаг С включает в себя под-шаг: восстановитель восстанавливает ионы шестивалентного хрома шлама до ионов трехвалентного хрома.

Согласно варианту осуществления настоящего изобретения шаг D включает в себя под-шаг: осаждают ионы металлов, оставшихся после промывки шлама.

Другие преимущества и особенности настоящего изобретения будут полностью поняты из следующего подробного описания и могут быть реализованы с помощью средств и комбинаций устройств, особо указанных в прилагаемой формуле изобретения.

Дальнейшие цели и преимущества настоящего изобретения будут полностью проявлены при понимании последующего описания и прилагаемых рисунков.

Эти и другие задачи, признаки и преимущества настоящего изобретения полностью воплощены нижеследующим подробным описанием, рисунками и формулой изобретения.

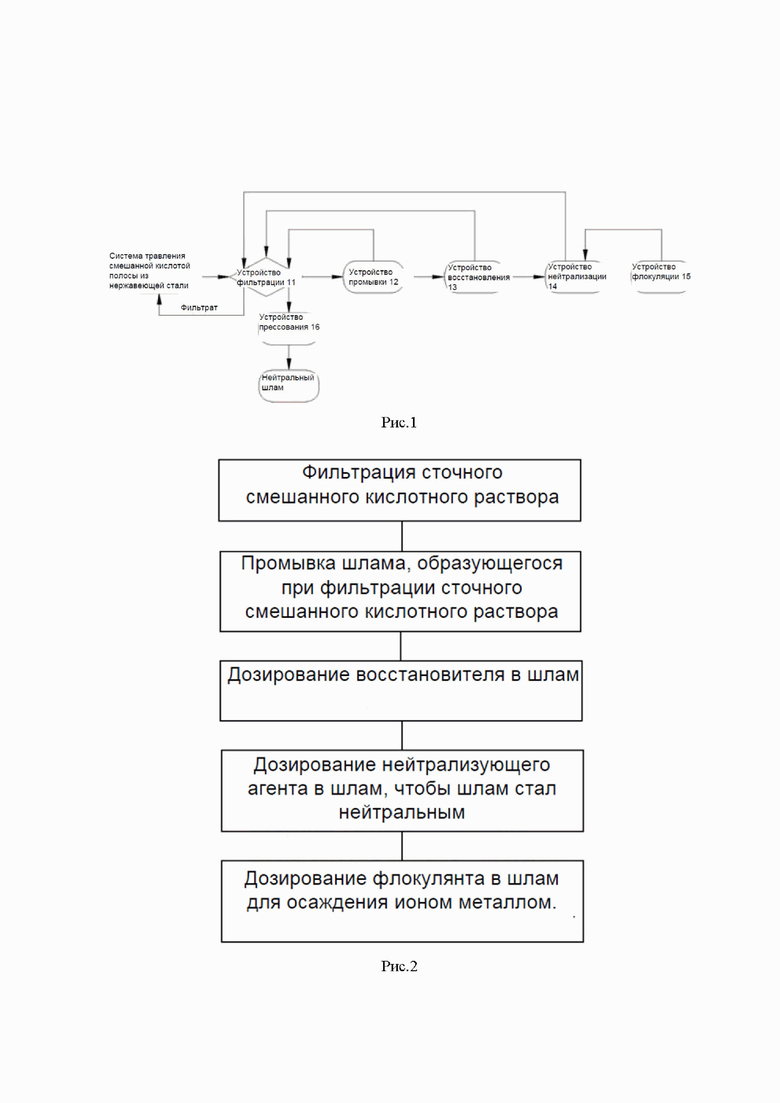

Объяснения к рисункам

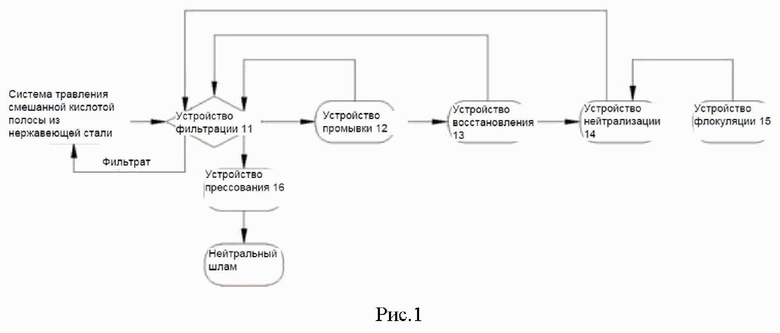

Рис. 1 показывает эскиз процесса системы обработки сточного смешанного кислотного раствора в соответствии с одним вариантом осуществления настоящего изобретения.

Рис. 2 показывает блок-схему системы обработки сточного смешанного кислотного раствора в соответствии с вышеуказанным вариантом осуществления настоящего изобретения.

Подробные способы осуществления

Следующее описание служит для раскрытия изобретения, чтобы специалисты в данной области техники могли использовать настоящее изобретение на практике. Предпочтительные варианты осуществления, описанные ниже, даны только в качестве примера, и специалисты в данной области техники могут придумать другие очевидные модификации. Основные принципы изобретения, определенные в последующем описании, могут быть применены к другим вариантам осуществления, вариациям, вариантам усовершенствования, эквивалентным вариантам и другим техническим решениям без отклонения от сущности и объема изобретения.

Специалистам в данной области техники должно быть понятно, что в описании настоящего изобретения термины «продольное направление», «горизонтальное направление», «верх», «низ», «спереди», «сзади», «слева», « справа», «вертикально» «горизонтально», «вершина», «дно», «внутри», «снаружи» и другие ориентации или позиционные взаимосвязи, основаны на ориентациях или позиционных взаимосвязях, показанных на приложенных рисунках, которые предназначены только для удобства описания настоящего изобретения и упрощения описания, а не указывать или подразумевать, что устройство или элемент, на которые делается ссылка, должны иметь определенную ориентацию, быть сконструированы и работать в определенной ориентации, и, таким образом, приведенные выше термины не должны рассматриваться как ограничение настоящего изобретения.

Следует понимать, что термин «один» следует понимать как «по меньшей мере один» или «один или несколько», то есть в одном варианте осуществления количество элементов может быть равно единице, тогда как в другом варианте число элемент может быть множественным, и термин «один» не следует понимать как ограничение числа.

В соответствии с эскизом процесса системы обработки сточного смешанного кислотного раствора в одном варианте осуществления настоящего изобретения, как показано на рис. 1, система обработки сточного смешанного кислотного раствора 10 включает в себя устройство фильтрации 11, устройство промывки 12, соединенное с устройством фильтрации 11, устройство восстановления 13, соединенное с устройством фильтрации 11, устройство нейтрализации 14 , соединенное с устройством фильтрации 11, и устройство флокуляции 15, соединенное с устройством нейтрализации 14. Система обработки сточного смешанного кислотного раствора используется для обработки сточных смешанных кислотных растворов от травления полосы из нержавеющей стали. Сточный смешанный кислотный раствор подаются на устройство фильтрации 11, устройство фильтрации принимает сточный смешанный кислотный раствор на фильтрацию. Устройство фильтрации 11 включает в себя по меньшей мере один насос. Устройство промывки 12 с помощью любого насоса подает промывочную жидкость (изначально чистую воду) на устройство фильтрации 11, устройство восстановления 13 с помощью любого насоса подает восстановитель на устройство фильтрации для восстановления вредных ионов шестивалентного хрома, содержащихся в шламе, до ионов трехвалентного хрома. Устройство нейтрализации 14 с помощью любого насоса подает нейтрализующий агент на устройство фильтрации 11, устройство флокуляции 15 подает флокулянт с помощью любого насоса на бак нейтрализации, используется полимеризурующий эффект флокулянта для более эффективного осаждения металлических ионов.

Кроме того, устройство фильтрации представляет собой любой из фильтр-пресса и центробежного устройства фильтрации. С помощью насоса сточный смешанный кислотный раствор подается на устройство фильтрации 11 для фильтрации. Фильтрат возвращается обратно для повторного использования. Шлам, полученный после фильтрации, подвергается дальнейшей обработке в последующих процессах.

Кроме того, устройство промывки 12 подает промывочную жидкость с помощью насоса на устройство фильтрации 11 для промывки шлама и поглощения свободную кислоту и металлических ионов.

Кроме того, промывочная жидкость представляет собой любую из технической воды, бытовой воды, деминерализованной воды, парового конденсата.

Кроме того, после того, как промывочная жидкость достигает определенной концентрации, она возвращается в систему травления полосы из нержавеющей стали для повторного использования, и вышеупомянутая концентрация является насыщенной концентрацией, то есть концентрация промывочной жидкости достигает той же концентрации, что и сточный смешанный кислотный раствор, то есть когда ионы, содержащиеся в сточном смешанном кислотном растворе, не могут быть абсорбированы промывочной жидкостью.

Кроме того, устройство промывки 12 содержит промывочный бак для вмещения промывочной жидкости, измерительный прибор, установленный в промывочном баке и промывочный трубопровод, соединяющий промывочный бак с устройством фильтрации 11. Промывочную жидкость вмещают в промывочный бак, насос подключается к промывочному баку. С помощью насоса промывочная жидкость от промывочного бака перекачается через промывочный трубопровода на устройство фильтрации 11. Измерительный прибор используется для измерения состояния работы промывочного бака и передачи обратной связи, чтобы операторы узнали рабочее состояние устройство промывки 12.

Кроме того, после достижения определенной концентрации промывочная жидкость направляется в систему травления полосы из нержавеющей стали для повторного использования.

Кроме того, устройство восстановления 13 направляет восстановитель в устройство фильтрации 11 с помощью насоса, и восстановитель может восстанавливать вредные ионы шестивалентного хрома, содержащиеся в шламе, до ионов трехвалентного хрома.

Кроме того, восстановителем является любой из гидросульфита натрия, пиросульфита, сульфита натрия и гидросульфита натрия.

Кроме того, устройство восстановления 13 содержит восстановительный бак для вмещения восстановителя, измерительный прибор, установленный в восстановительном баке и трубопровод восстановления, соединяющий восстановительный бак с устройством фильтрации 11. Восстановитель вмещают в восстановительный бак, насос подключается к восстановительному баку. С помощью насоса восстановитель от восстановительного бака перекачается через трубопровода восстановления на устройство фильтрации 11. Измерительный прибор используется для измерения состояния работы восстановительного бака и передачи обратной связи, чтобы операторы узнали рабочее состояние устройство восстановления 13.

Кроме того, устройство нейтрализации 14 подает нейтрализующий агент на устройство фильтрации 11 с помощью насоса, для нейтрализации шлама, а также для осаждения остаточных металлических ионов после промывки шлама.

Кроме того, нейтрализующий агент представляет собой любой из гидроксида натрия и гидроксида кальция или их комбинацию.

Кроме того, устройство нейтрализации 14 содержит бак нейтрализации для вмещения нейтрализатора, измерительный прибор, установленный в баке нейтрализации и трубопровод нейтрализации, соединяющий бак нейтрализации с устройством фильтрации 11. Нейтрализующий агент вмещают в бак нейтрализации, насос подключается к баку нейтрализации. С помощью насоса нейтрализующий агент от бака нейтрализации перекачается через трубопровод нейтрализации на устройство фильтрации 11. Измерительный прибор используется для измерения состояния работы бака нейтрализации и передачи обратной связи, чтобы операторы узнали рабочее состояние устройство нейтрализации 14.

Кроме того, устройство флокуляции 15 подает флокулянт в бак нейтрализации с помощью насоса, используется эффекк полимеризации флокулянта для более эффективного осаждения металлических ионов.

Кроме того, флокулянт представляет собой любой из полиалюминия хлорида и полиакриламида либо их комбинацию.

Кроме того, устройство флокуляции 15 содержит бак флокулянта, измерительный прибор, установленный в баке флокулянта и трубопровод флокуляции, соединяющий бак флокуляции с устройством фильтрации 11. Флокулянт вмещают в бак флокулянта, насос подключается к баку флокулянта. С помощью насоса флокулянт от бака флокулянта перекачается через трубопровод флокуляции на устройство фильтрации 11. Измерительный прибор используется для измерения состояния работы бака флокуляции.

Кроме того, система обработки сточного смешанного кислотного раствора 10 также включает в себя устройство прессования 16. Устройство прессования 16 содержит насос высокого давления. С помощью насоса высокого давления устройство прессования 16 подает чистую воду на одну мембранную камеру устройства фильтрации 11, нейтральная вода в шламе выдавливается под давлением воды и получается нейтральный шламовый кек с содержанием влаги ниже 60%.

Кроме того, устройство прессования 16 ещё содержит один бак чистой воды, измерительный прибор, установленный в баке чистой воды и трубопровод прессования, соединяющий бак чистой воды с устройством фильтрации 11. Чистую воду вмещают в бак чистой воды, насос подключается к баку чистой воды. С помощью насоса чистая вода от бака чистой воды перекачается через трубопровод прессования на устройство фильтрации 11. Измерительный прибор используется для измерения состояния работы бака чистой воды.

Кроме того, система обработки сточного смешанного кислотного раствора 10 непрерывно фильтрует и отделяет шлам, образующийся в системе травления смешанной кислотой полосы из нержавеющей стали, тем самым снижая вероятность засорения и повреждения оборудования и труб системы травления, вызванных шламом, и повышая эффективность травления и срок службы оборудования и труб.

Кроме того, после фильтрации сточного смешанного кислотного раствора на устройстве фильтрации 11, образованный фильтрат возвращается в систему травления полосы из нержавеющей стали для повторного использования. Шлам, полученный после фильтрации, подвергается дальнейшей обработке в последующих процессах.

Кроме того, после фильтрации на устройстве фильтрации 11, фильтрат, содержащий свободную кислоту, возвращается в систему травления смешанной кислотой полосы из нержавеющей стали для повторного использования, что позволяет значительно сократить потребление нового фтористого водорода и новой азотной кислоты.

Кроме того, благодаря системе обработки сточного смешанного кислотного раствора 10 согласно варианту осуществления настоящего изобретения количество свободной кислоты, сбрасываемой в последующую систему обработки, снижается, а затраты на производство и техническое обслуживание снижаются.

Кроме того, кислотосодержащий шлам, полученный на устройстве фильтрации 11, может быть отмыт от содержащихся в шламе эффективных свободных кислот и ионов металлов с помощью устройства промывки 12 и после достижения определенной концентрации возвращается в систему травления смешанной кислотой полосы нержавеющей стали для повторного использования.

Кроме того, промытый шлам может продолжительно проходить через устройство восстановления 13, устройство нейтрализации 14 и устройство прессования 16 для преобразования свободных ионов металлов в отложения, в результате чего образуется нейтральный шламовый кек с содержанием влаги ниже 60%.

Кроме того, устройство восстановления 13, устройство нейтрализации 14 и устройство флокуляции 15 непосредственно воздействуют на шлам, тем самым уменьшая количество восстановителя, нейтрализующего агента и флокулянта, снижая затраты и способствуя устойчивому развитию.

Кроме того, система обработки сточного смешанного кислотного раствора по настоящему изобретению обеспечивает надлежащую обработку концентрированных отработанных кислот, имеет низкую себестоимость использования, высокую рентабельность и способствует устойчивому развитию окружающей среды.

Рис. 2 показывает блок-схему системы обработки сточного смешанного кислотного раствора в соответствии с вышеуказанным вариантом осуществления настоящего изобретения. Шаги обработки системы обработки сточного смешанного кислотного раствора следующие:

Шаг А: Фильтрация сточного смешанного кислотного раствора;

Шаг B: Промывка шлама, образующегося при фильтрации сточного смешанного кислотного раствора;

Шаг C: Дозирование восстановителя в шлам;

Шаг D: Дозирование нейтрализующего агента в шлам, чтобы шлам стал нейтральным; и

Шаг E: Дозирование флокулянта в шлам для осаждения ионов металлов.

Дополнительно включается шаг F: отжим нейтральной воды из шлама для образования нейтрального шламового кека с содержанием влаги ниже 60%.

Шаг А включает в себя под-шаг: после фильтрации сточного смешанного кислотного раствора образуется фильтрат, который может утилизироваться.

Шаг В включает в себя под-шаг: промывочная жидкость поглощает свободную кислоту и ионы металлов из шлама.

Шаг С включает в себя под-шаг: восстановитель восстанавливает ионы шестивалентного хрома шлама до ионов трехвалентного хрома.

Шаг D включает в себя под-шаг: осаждают ионы металлов, оставшихся после промывки шлама.

Специалистам в данной области техники должно быть понятно, что варианты осуществления настоящего изобретения, показанные в приведенном выше описании и прилагаемых рисунках, являются только примерами и не ограничивают настоящее изобретение. Цели настоящего изобретения были полностью и эффективно достигнуты. Функциональные и структурные принципы настоящего изобретения были показаны и описаны в вариантах осуществления, и варианты осуществления настоящего изобретения могут быть модифицированы или изменены любым образом без отклонения от принципов.

Группа изобретений относится к системе обработки смешанного кислотного раствора, образующегося, в частности, в процессе обработки полосы из нержавеющей стали. Система содержит устройство фильтрации, устройство промывки, соединенное с устройством фильтрации, устройство восстановления, соединенное с устройством фильтрации, устройство нейтрализации, соединенное с устройством фильтрации, устройство флокуляции, соединенное с устройством фильтрации, устройство прессования, соединенное с устройством фильтрации. Устройство фильтрации включает в себя по меньшей мере один насос и принимает сточный смешанный кислотный раствор и фильтрует его. В результате образуются шлам и фильтрат. Фильтрат собирают и подают в систему травления полосы из нержавеющей стали для повторного использования. Устройство промывки подает промывочную жидкость в устройство фильтрации с помощью любого из насосов. Устройство промывки содержит промывочный бак для вмещения промывочной жидкости, измерительный прибор в промывочном баке и промывочный трубопровод, соединяющий промывочный бак с устройством фильтрации. Устройство промывки промывает шлам промывочной жидкостью. После достижения определенной концентрации промывочную жидкость собирают и подают в систему травления полосы из нержавеющей стали для повторного использования. Устройство восстановления подает восстановитель в устройство фильтрации с помощью любого из насосов. Устройство восстановления содержит восстановительный бак для вмещения восстановителя, измерительный прибор в восстановительном баке и трубопровод восстановления, соединяющий восстановительный бак с устройством фильтрации. Восстановитель используется для шлама. Устройство нейтрализации подает нейтрализующий агент в устройство фильтрации с помощью любого из насосов. Устройство нейтрализации содержит бак нейтрализации для вмещения нейтрализующего агента, измерительный прибор в баке и трубопровод нейтрализации, соединяющий бак нейтрализации с устройством фильтрации. Нейтрализующий агент используется для нейтрализации шлама. Устройство флокуляции подает флокулянт в устройство фильтрации с помощью любого из насосов. Устройство флокуляции содержит бак для флокулянта, измерительный прибор в баке и трубопровод флокуляции, соединяющий бак флокулянта с устройством фильтрации. Технический результат: повышение коэффициента утилизации ресурсов, устранение засорения системы, возможность извлекать свободную кислоту и повторно ее использовать в системе травления. 2 н. и 13 з.п. ф-лы, 2 ил.

1. Система обработки сточного смешанного кислотного раствора, содержащая:

устройство фильтрации, при этом устройство фильтрации включает в себя по меньшей мере один насос и устройство фильтрации принимает сточный смешанный кислотный раствор и фильтрует его, в результате чего образуются шлам и фильтрат; при этом фильтрат собирают и подают в систему травления полосы из нержавеющей стали для повторного использования;

устройство промывки, соединенное с устройством фильтрации, при этом устройство промывки подает промывочную жидкость в устройство фильтрации с помощью любого из насосов, устройство промывки содержит промывочный бак для вмещения промывочной жидкости, измерительный прибор, установленный в промывочном баке и промывочный трубопровод, соединяющий промывочный бак с устройством фильтрации, устройство промывки промывает шлам промывочной жидкостью; при этом после достижения определенной концентрации промывочную жидкость собирают и подают в систему травления полосы из нержавеющей стали для повторного использования;

устройство восстановления, соединенное с устройством фильтрации, при этом устройство восстановления подает восстановитель в устройство фильтрации с помощью любого из насосов, устройство восстановления содержит восстановительный бак для вмещения восстановителя, измерительный прибор, установленный в восстановительном баке, и трубопровод восстановления, соединяющий восстановительный бак с устройством фильтрации, восстановитель используется для шлама;

устройство нейтрализации, соединенное с устройством фильтрации, при этом устройство нейтрализации подает нейтрализующий агент в устройство фильтрации с помощью любого из насосов, устройство нейтрализации содержит бак нейтрализации для вмещения нейтрализующего агента, измерительный прибор, установленный в баке нейтрализации и трубопровод нейтрализации, соединяющий бак нейтрализации с устройством фильтрации, нейтрализующий агент используется для нейтрализации шлама; и

устройство флокуляции, соединенное с устройством фильтрации, при этом устройство флокуляции подает флокулянт в устройство фильтрации с помощью любого из насосов, устройство флокуляции содержит бак для флокулянта, измерительный прибор, установленный в баке флокулянта и трубопровод флокуляции, соединяющий бак флокулянта с устройством фильтрации;

при этом система дополнительно содержит устройство прессования, соединенное с устройством фильтрации.

2. Система по п. 1, отличающаяся тем, что устройство прессования содержит насос высокого давления, бак чистой воды, соединенный с насосом высокого давления, измерительный прибор, установленный в баке чистой воды, и трубопровод прессования, соединяющий бак чистой воды с устройством фильтрации.

3. Система по п. 1, отличающаяся тем, что устройство фильтрации представляет собой любой из фильтра-пресса и центробежного устройства фильтрации.

4. Система по п. 1, отличающаяся тем, что промывочная жидкость представляет собой любую из технической воды, бытовой воды, деминерализованной воды, парового конденсата.

5. Система по п. 1, отличающаяся тем, что промывочная жидкость поглощает свободную кислоту и ионы металлов из шлама.

6. Система по п. 1, отличающаяся тем, что восстановителем является любой из гидросульфита натрия, пиросульфита и сульфита натрия.

7. Система по п. 1, отличающаяся тем, что нейтрализующий агент представляет собой любой из гидроксида натрия и гидроксида кальция или их комбинацию.

8. Система по п. 1, отличающаяся тем, что флокулянт представляет собой любой из полиалюминия хлорида и полиакриламида либо их комбинацию.

9. Система по п. 1, отличающаяся тем, что нейтрализующий агент дополнительно осаждает ионы металлов, оставшиеся после промывки шлама.

10. Способ обработки сточного смешанного кислотного раствора, включающий следующие этапы:

А: фильтрация сточного смешанного кислотного раствора с образованием фильтрата, при этом фильтрат собирают и подают в систему травления полосы из нержавеющей стали для повторного использования;

B: промывка шлама, образующегося при фильтрации сточного смешанного кислотного раствора, при этом промывочную жидкость, после достижения определенной концентрации, собирают и подают в систему травления полосы из нержавеющей стали для повторного использования;

C: дозирование восстановителя в шлам;

D: дозирование нейтрализующего агента в шлам, чтобы шлам стал нейтральным; и

E: дозирование флокулянта в шлам для осаждения ионов металлов.

11. Способ по п. 10, отличающийся тем, что дополнительно включает этап F: отжим нейтральной воды из шлама для образования нейтрального шламового кека с содержанием влаги ниже 60%.

12. Способ по п. 10, отличающийся тем, что этап А включает в себя подэтап: после фильтрации сточного смешанного кислотного раствора образуется фильтрат, который может утилизироваться.

13. Способ по п. 10, отличающийся тем, что этап В включает в себя подэтап: при промывке шлама поглощают свободную кислоту и ионы металлов из шлама.

14. Способ по п. 10, отличающийся тем, что этап С включает в себя подэтап: восстановитель восстанавливает ионы шестивалентного хрома шлама до ионов трехвалентного хрома.

15. Способ по п. 10, отличающийся тем, что этап D включает в себя подэтап: осаждают ионы металлов, оставшихся после промывки шлама.
