Дробилка для яблок и кормовых культур Российский патент 2025 года по МПК B02C18/00 A47J19/00

Изобретение относится к бытовому оборудованию, предназначено для разминания плодов яблок и кормовых культур и может быть использовано на приусадебных и дачных участках, в домашних и других непромышленных условиях для получения яблочной массы, используемой для изготовления соков, пюре, безалкогольных и алкогольных напитков, джемов и других продуктов на основе яблок, а также измельчения бахчевых, корне- и клубнеплодных кормовых культур.

Известны конструкции устройств для измельчения или разминания сельскохозяйственных продуктов, в основе которых лежат измельчающие, разминающие и режущие органы различного типа: дисковые с ножами или терками, шнековые, снабженные различными конструкциями режущих элементов и т.п. (смотри, например, патенты на изобретения России №№2288571, 2264139, 2254169, 2077539, 2054272, 2110204, 2080089, 2047367 и др.). Известны также мялки в частности для винограда и ягод (смотри патенты России на полезную модель №№76790 и 82413).

По общему назначению и ряду совпадающих признаков близкой к заявляемому техническому решению можно посчитать мялку для яблок по патенту на полезную модель №120349 опубл. 20.09.2012. Мялка состоит из бункера и разминающего устройства, которое установлено в корпусе, расположенном под бункером. Разминающее устройство включает набор подвижных пластин, размещенных на оси, установленной с возможностью вращения, и набор неподвижных пластин, прикрепленных к стенкам корпуса под подвижными. Как подвижные, так и неподвижные пластины установлены с одинаковым шагом и размещены друг между другом, а толщина пластин обеспечивает свободное прохождение подвижных пластин между неподвижными. Неподвижные пластины установлены на прикрепленных к стенкам корпуса горизонтальных планках, например, в пазах на них, а подвижные выполнены саблевидной формы и расположены на оси с угловым сдвигом между собой для уменьшения сопротивления вхождению подвижных пластин в мякоть яблок в начальной стадии работы мялки.

Однако, данная мялка имеет определенные недостатки, а именно: при высыпании достаточно большого количества яблок в бункер происходит куполообразование и остановка работы мялки, к тому же по окончании работ возникают сложности с промывкой пластин ввиду неразъемности соединения бункера и корпуса мялки.

Технической задачей заявляемого решения является создание удобной в эксплуатации дробилки для получения яблочной массы с хорошим сокоотделением.

Техническим результатом является повышение производительности и безопасности эксплуатации дробилки для яблок и кормовых культур.

Технический результат достигается тем, что дробилка включает бункер и разминающее устройство, расположенное в корпусе, установленном под бункером, которое включает два набора подвижных пластин, закрепленных на осях, установленных с возможностью разнонаправленного вращения друг относительно друга, приводимых в движение электроприводом, и набор неподвижных пластин, прикрепленных к корпусу под подвижными, при этом подвижные и неподвижные пластины установлены с одинаковым шагом и со смещением относительно друг друга, обеспечивающим прохождение подвижных пластин между неподвижными, при этом бункер выполнен съемным, а на корпусе закреплен путевой выключатель, соединенный с электроприводом.

Установка в дробилке двух наборов подвижных пластин, закрепленных на осях, и приведение их во вращение электроприводом таким образом, что при вращении осей ход пластин направлен на близлежащие стенки корпуса с закрепленными на нем неподвижными пластинами и приводит к равномерному распределению объема загруженных в бункер яблок, устраняя куполообразование, что повышает производительность дробилки и эффективность разминания яблок. Выполнение дробилки со съемным бункером, оснащенным путевым выключателем, соединенным с электроприводом, позволяет производить безопасную корректировку распределения объема обрабатываемых яблок, устранение незначительных засоров, затруднений в работе дробилки без полной остановки устройства, что также повышает его производительность и удобство эксплуатации.

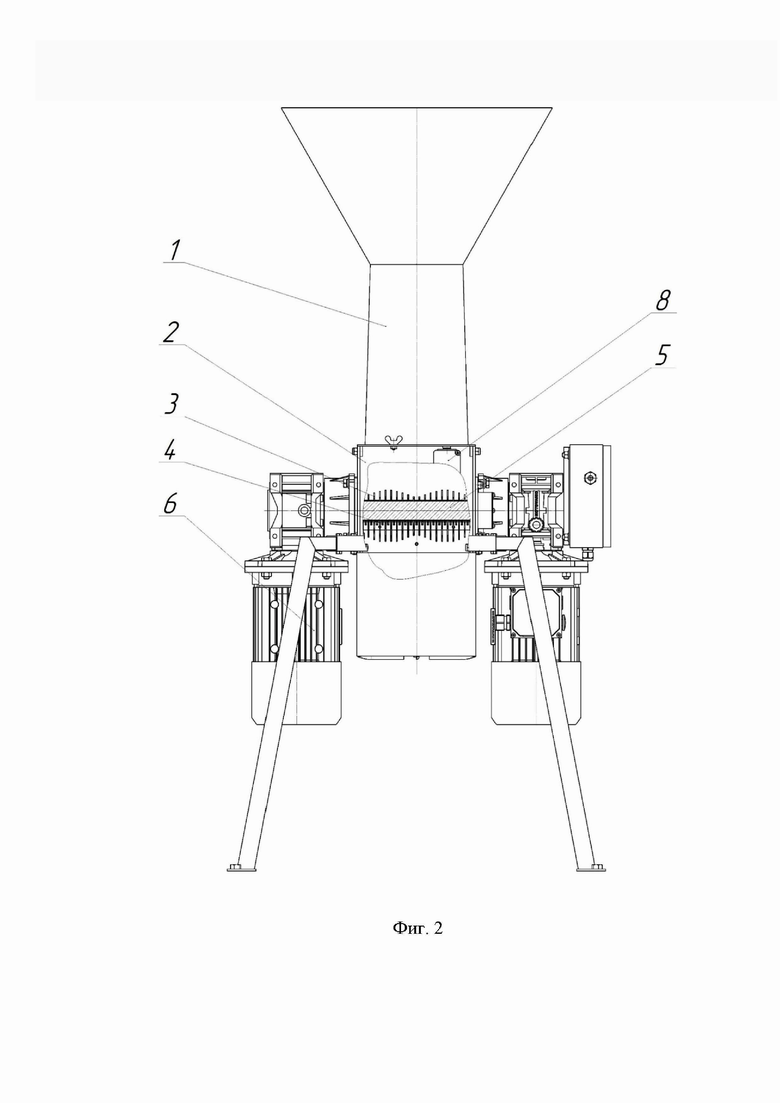

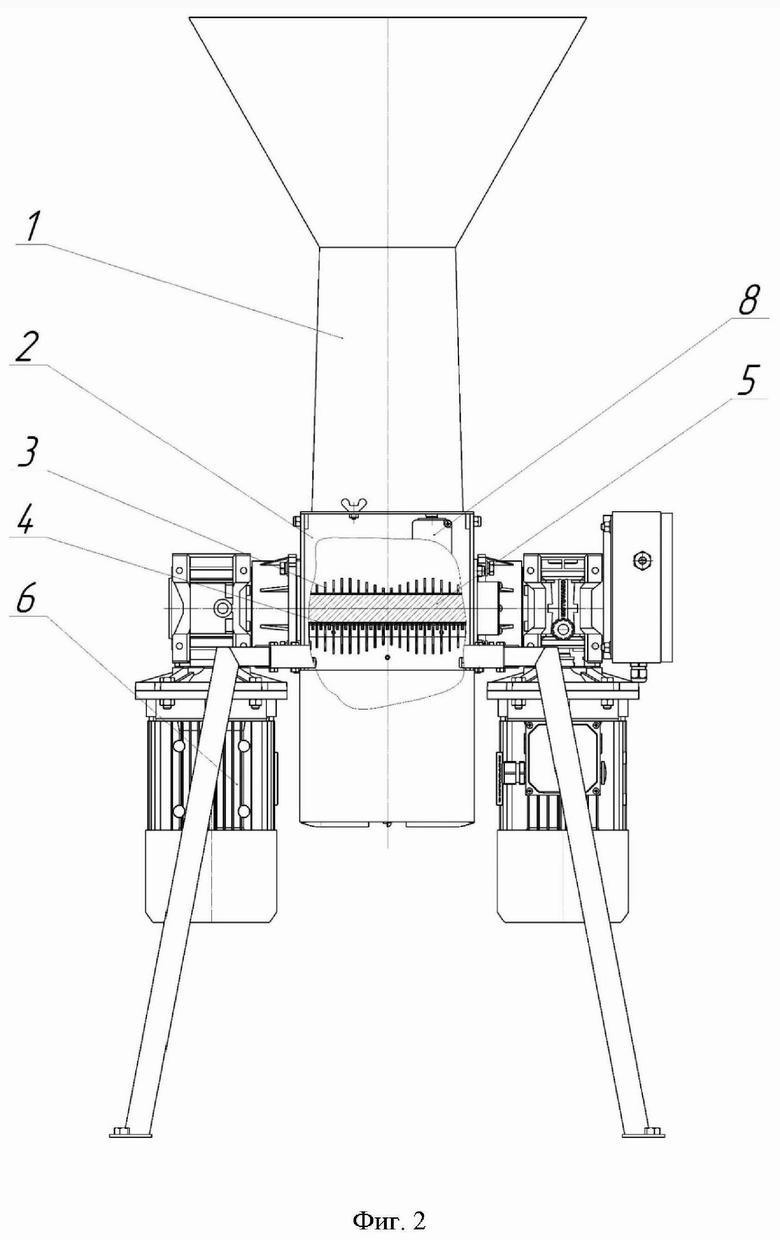

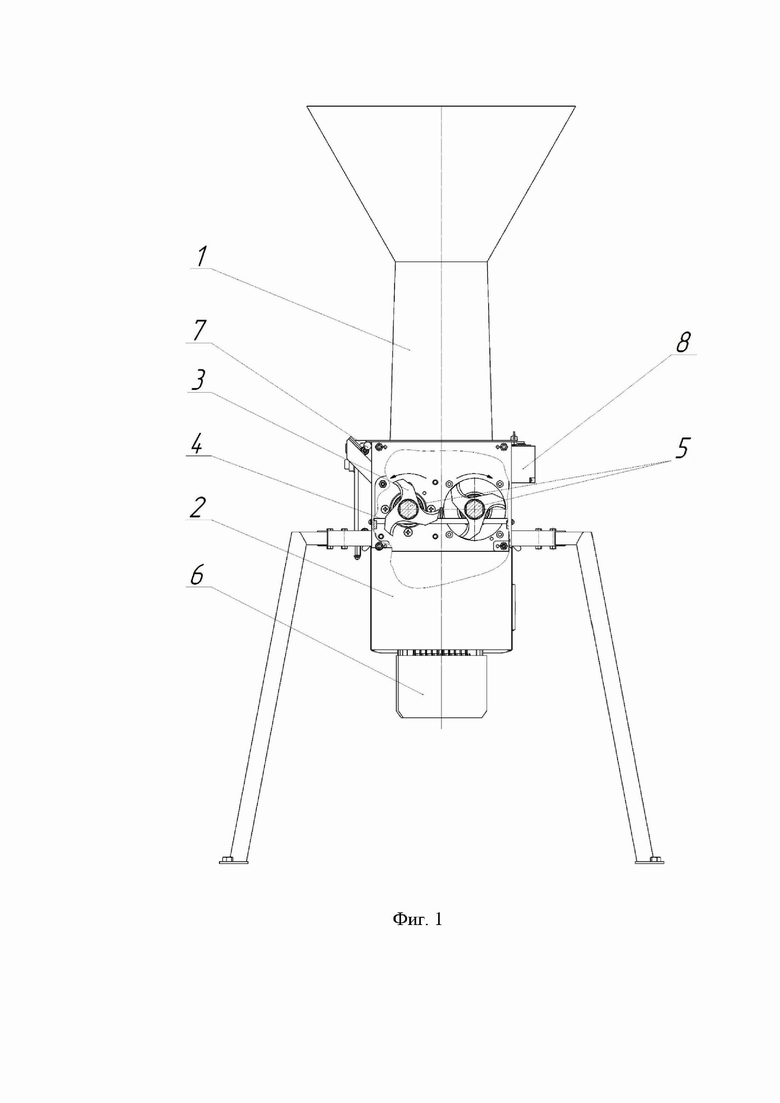

На фиг. 1 изображена дробилка для яблок и кормовых культур, а на фиг. 2 - ее вид сбоку с вырывом.

Дробилка для яблок и кормовых культур включает бункер 1, установленный на корпусе 2. В корпусе 2 расположено разминающее устройство, которое включает два набора подвижных пластин 3, выполненных в виде лопастей, и набор неподвижных пластин 4 в виде планок. Подвижные и неподвижные пластины установлены с одинаковым шагом и со смещением относительно друг друга, обеспечивающим прохождение подвижных пластин между неподвижными. Подвижные пластины 3 размещены на осях 5, выполненных с возможностью разнонаправленного вращения друг относительно друга, таким образом, чтобы ход закрепленных на каждой из них подвижных пластин был направлен на близлежащие стенки корпуса 2. Каждая из осей, на которых вращаются подвижные пластины, приводится в движение при помощи электроприводов 6, жестко закрепленных на корпусе 2. Неподвижные пластины 4 закреплены на стенках корпуса 2 под подвижными, например, в пазах на планках, прикрепленных к корпусу. Бункер 1 соединен с корпусом 2 с возможностью откидывания и съема посредством шарнира 7. На корпусе 2 закреплен выключатель путевой 8, соединенный с электроприводами 6, который при откидывании бункера 1 отключает приведение осей 5 во вращение. На фигурах 1 и 2 показан вариант исполнения устройства с двумя электроприводами, однако очевидно, что возможно исполнение устройства с одним приводом, выполненным с возможностью передачи вращения на обе оси, например, посредством зубчатой передачи.

Устройство работает следующим образом. Дробилку устанавливают на ровный пол над тарой. В бункер 1 загружают фрукты (яблоки), которые под силой тяжести попадают на разминающее устройство в корпусе 2. При принудительном приведении во вращение осей 5 электродвигателями 6 падающие фрукты захватываются подвижными пластинами 3 и прижимаются ими к неподвижным пластинам 4. Фрукты между этими пластинами разминаются. При этом разнонаправленное вращение осей 5, когда ход закрепленных на каждой из них подвижных пластин 3 направлен на близлежащие стенки корпуса 2, способствует более равномерному распределению яблок по объему корпуса 2. Размятые фрагменты фруктов падают в установленную под разминающим устройством тару. В процессе работы дробилки при возникновении необходимости вмешательства оператора для разравнивания поступающего объема яблок, устранения незначительных засоров, визуального инспектирования движущихся деталей устройства бункер 1 посредством шарнира 7 откидывают от корпуса 2. При этом закрепленный на корпусе 2 выключатель путевой 8 отключает вращение осей 5, что позволяет безопасно провести процесс без полной остановки работы дробилки. По окончании работ дробилку отключают от сетевого электропитания и моют, для удобства доступа к подвижным 3 и неподвижным 4 пластинам откидывают бункер 1 вращением на шарнире 7, либо снимают полностью при необходимости.

Устройство несложное в изготовлении, надежное и удобное в эксплуатации и позволяет без особых затруднений получать яблочную массу с хорошим сокоотделением. Аналогичным образом в предлагаемой дробилке можно провести измельчение бахчевых, корне- и клубнеплодных кормовых культур, например, свеклы, редьки, брюквы, моркови и т.п.

Дробилка для яблок и кормовых культур относится к бытовому оборудованию и может быть использована в домашних, садово-огородных и других непромышленных условиях для получения яблочной массы и измельченных кормовых смесей. Дробилка состоит из бункера (1) и разминающего устройства, расположенного в корпусе (2), установленном под бункером (1), включающего два набора подвижных пластин (3), закрепленных на осях (5), установленных с возможностью разнонаправленного вращения друг относительно друга, приводимых в движение электроприводом (6), и набор неподвижных пластин (4), прикрепленных к корпусу (2) под подвижными (3), при этом подвижные (3) и неподвижные (4) пластины установлены с одинаковым шагом и со смещением относительно друг друга, обеспечивающим прохождение подвижных пластин (3) между неподвижными (4). Бункер (1) выполнен съемным, а на корпусе закреплен путевой выключатель (8), соединенный с электроприводом (6). Дробилка обеспечивает повышение производительности и безопасности в эксплуатации. 2 ил.

Дробилка для яблок и кормовых культур, включающая бункер и разминающее устройство, расположенное в корпусе, установленном под бункером, и содержащее два набора подвижных пластин, закрепленных на осях, установленных с возможностью разнонаправленного вращения друг относительно друга, приводимых в движение электроприводом, и набор неподвижных пластин, прикрепленных к корпусу под подвижными, при этом подвижные и неподвижные пластины установлены с одинаковым шагом и со смещением относительно друг друга, обеспечивающим прохождение подвижных пластин между неподвижными, при этом бункер выполнен съемным, а на корпусе закреплен путевой выключатель, соединенный с электроприводом.
