Устройство для подачи изделий на рольганг Советский патент 1986 года по МПК B65G47/52

Изобретение относится к устройствам для транспортирования изделий и может быть использовано для передачи изделий с транспортера на рольганг, расположенных на разных уровнях под углом друг к другу.

Цель изобретения - повышение производительности и надежности работы устройства.

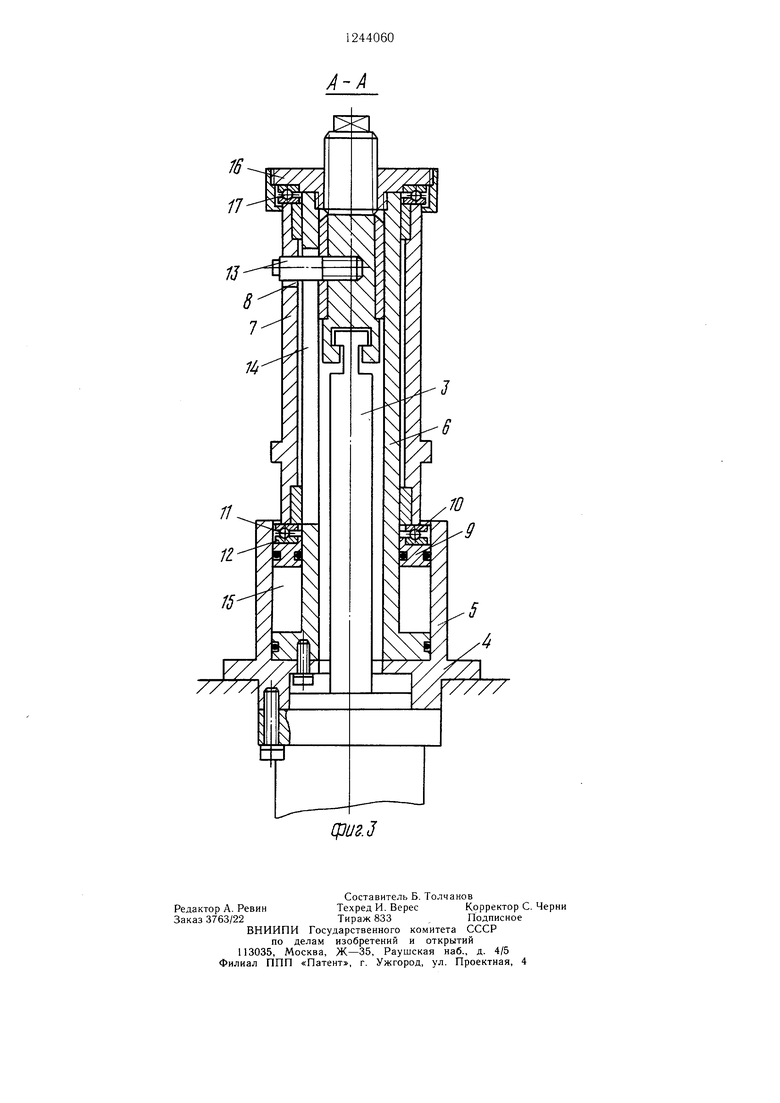

На фиг. 1 изображено устройство для подачи изделий на рольганг, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг. 1.

Устройство для подачи изделий на рольганг содержит опорную призму I для изделия и подъемно-поворотный механизм переме щения опорной призмы с приводом в виде силового цилиндра 2 со штоком 3.

Подъемно-поворотный механизм пере- меш,ения опорной призмы состоит из корпуса, выполненного в виде концентрически расположенных на общем основании 4 и со- осных штоку 3 силового цилиндра 2 внешнего 5 и внутреннего 6 цилиндров, на последнем из которых размещена поворотная стойка 7, выполненная с винтовой направляющей 8, опорного поршня 9 и упорного подшипника 10 с подвижным 11 и неподвижным 12 кольцами, а также элемента поворота стойки, выполненного в виде выступа 13 на штоке 3 силового цилиндра 2. Внутренний цилиндр 6 корпуса выполнен с продольным пазом 14, в который входит выступ 13 элемента поворота стойки.

В образованной внешним 5 и внутренним б цилиндрами корпуса колцевой полости 15 размещены опорный порщень 9 и

5

0

5

0

упорный подшипник 10, неподвижное кольцо 12 которого соединено с опорным поршнем 9, а подвижное кольцо 11 связано с поворотной стойкой 7. Кроме того, на внутреннем цилиндре 6 корпуса закреплен упор 16 с подшипником 17. На поворотной стойке 7 установлена опорная призма 1 для изделия.

Устройство для подачи изделий на рольганг работает следующим образом.

На опорную призму 1 подают изделие 18, например, с транспортера 19. При перемещении штока 3 силового цилиндра 2 вниз выступ 13 элемента поворота стойки, перемещаясь по винтовой направляющей 8 до ее конца, поворачивает поворотную стойку 7. Затем поворотная стойка 7 перемещается вниз посредством силового цилиндра 2 на полную величину его хода.

При перемещении поворотной стойки 7 опорный поршень 9 вытесняет находящийся в кольцевой полости 15 воздух в подпитываемый рессиаер (не показан). В результате поворота и перемещения поворотной стойки изделие 18, находящееся на опорной призме 1 для изделия, подается на рольганг 20.

При обратном ходе шток 3 силового цилиндра 2 перемещается вверх. Поворотная стойка 7, опорный поршень 9 и упорный подшипник 10 перемещаются вверх посредством воздуха, находящегося в кольцевой полости 15, до контакта поворотной стойки 7 с упором 16 корпуса, в результате чего выступ 13 элемента поворота стойки посредством силового цилиндра 2 поворачивает поворотную стойку 7, при этом опорная призма 1 для изделия находится в исходном иод подачу на нее изделия 18 положении.

//-/

CpUB.J
