Пост очистки и смазки форм технологической линии изготовления железобетонных шпал Советский патент 1986 года по МПК B28B5/00

Изобретение относится к отрасли строительной индустрии и может быть использовано на заводах железобетонных шпал.

Цель изобретения - повышение про- изводительности поста.

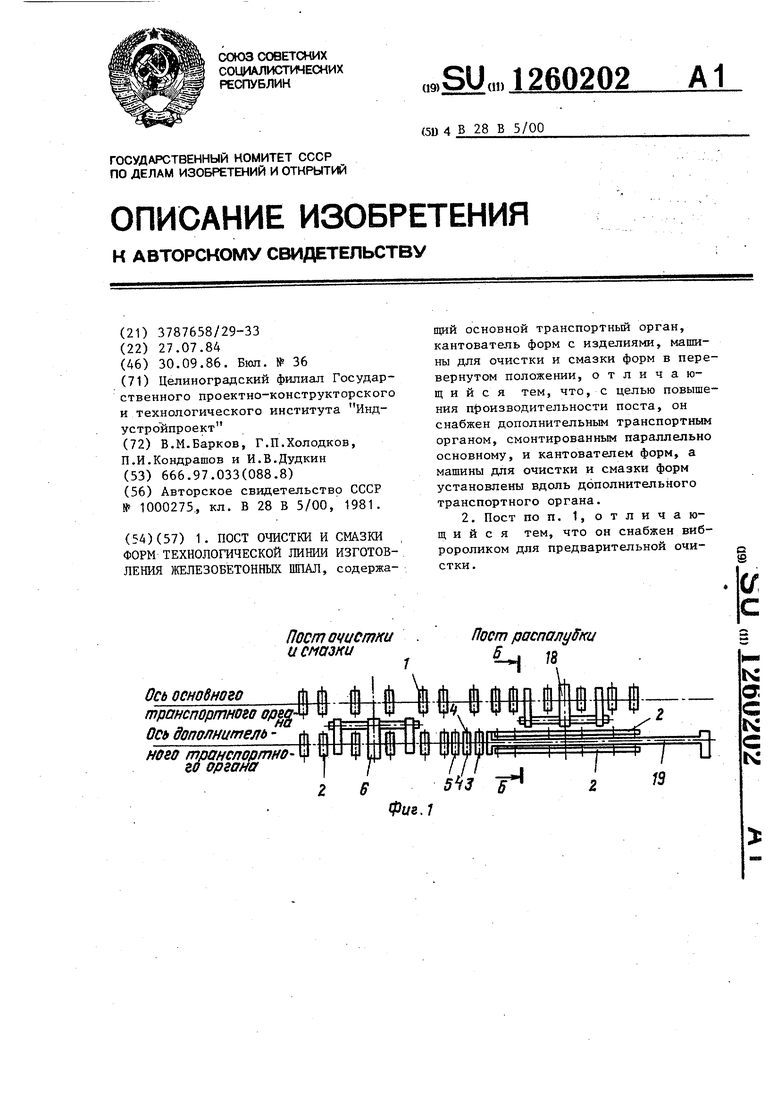

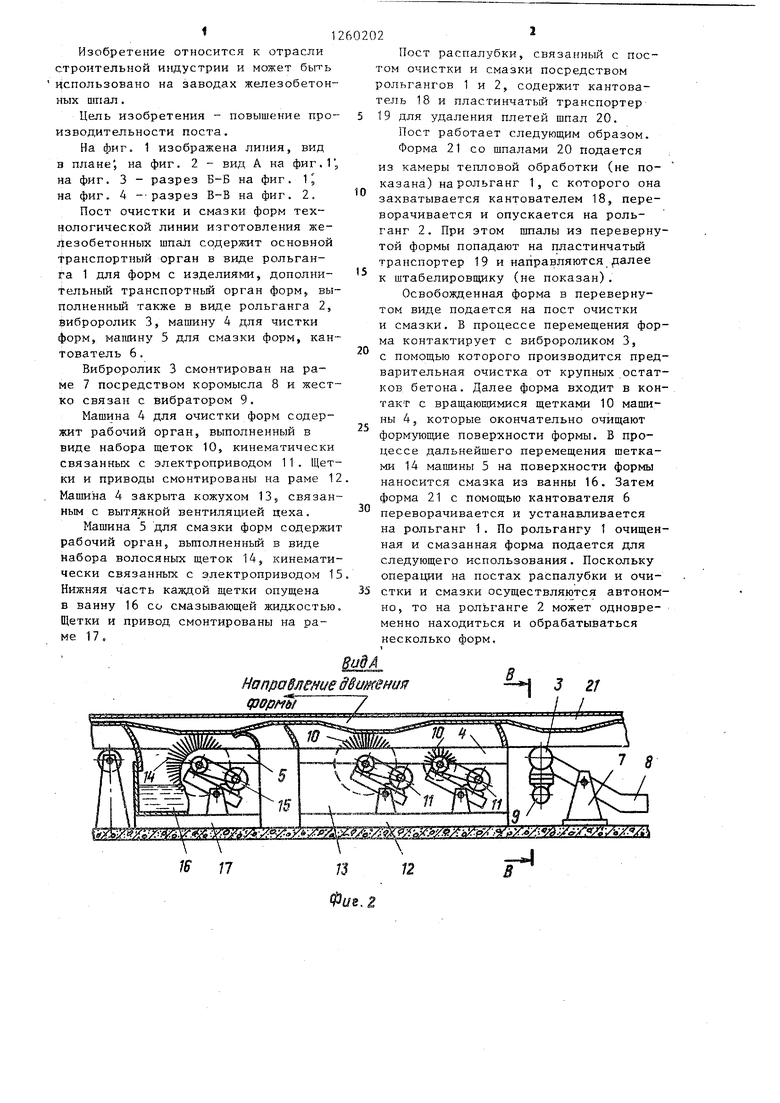

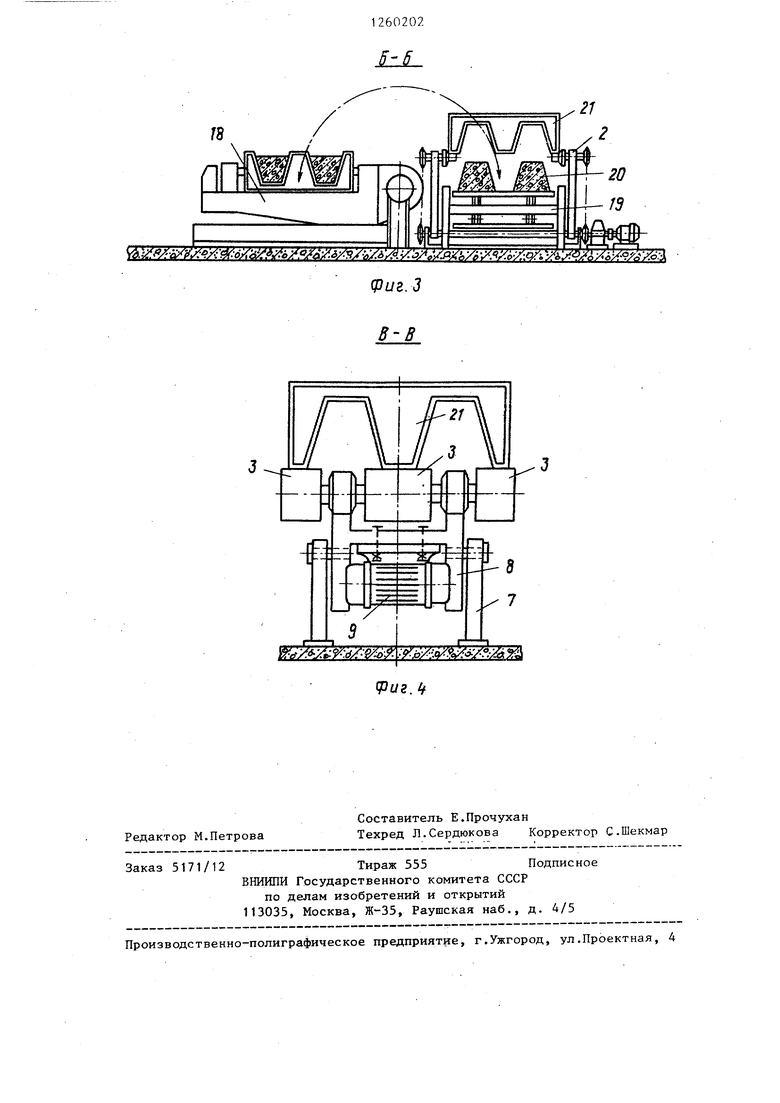

На фиг. 1 изображена линия, вид в плане, на фиг, 2 - вид А на фиг. Г, на фиг. 3 - разрез Б-Б на фиг. 1J на фиг. 4 --разрез В-В на фиг. 2.

Пост очистки и смазки форм технологической линии изготовления железобетонных шпал содержит основной транспортный орган в виде рольганга 1 для форм с изделиями, дополни- Тельный транспортньй орган форм, вы- полненньй также в виде рольганга 2, виброролик 3, машину 4 для чистки форм, машину 5 для смазки форм, кантователь 6.

Виброролик 3 смонтирован на раме 7 посредством коромысла 8 и жестко связан с вибратором 9.

Машина 4 для очистки форм содержит рабочий орган, выполненный в виде набора щеток 10, кинематически связанных с электроприводом 11. Щетки и приводы смонтированы на раме 12 Машина 4 закрыта кожухом 13,, связанным с вентиляцией цеха.

Машина 5 для смазки форм содержит рабочий орган, вьшолненный в виде набора волосяных щеток 14, кинематически связанных с электроприводом 15 Нижняя часть каждой щетки опущена в ванну 16 со смазывающей жидкостью. Щетки и привод смонтированы на раме 17.

5 0

5

5

0

Пост распалубки, связанный с постом очистки и смазки посредством рольгангов 1 и 2, содержит кантователь 18 и пластинчатый транспортер 19 для удаления плетей шпал 20,

Пост работает следующим образом.

Форма 21 со шпалами 20 подается из камеры тепловой обработки (не показана) на рольганг 1, с которого она захватывается кантователем 18, переворачивается и опускается на рольганг 2. При этом шпалы из перевернутой формы попадают на пластинчатый транспортер 19 и направляются,далее к штабелировш ику (не показан) .

Освобожденная форма в перевернутом виде подается на пост очистки и смазки. В процессе перемещения форма контактирует с вибророликом 3, с помощью которого производится предварительная очистка от крупных остатков бетона. Далее форма входит в контакт с вращающимися щетками 10 машины 4 5 которые окончательно очищают формующие поверхности формы. В процессе дальнейшего перемещения шетка- ми 14 машины 5 на поверхности формы наносится смазка из ванны 16. Затем форма 21 с помощью кантователя 6 переворачивается и устанавливается на рольганг 1. По рольгангу 1 очищенная и смазанная форма подается для следующего использования. Поскольку операции на постах распалубки и очистки и смазки осуществляются автономно, то на рольганге 2 может одновременно находиться и обрабатываться несколько форм.

ВадА

ЮИЯ ДИЩЦДЦ

HanpaS/ieme дёишения

iWg o:i : ::Xff rf ..

Т

В

F /7

/5

/2

5-6

f8

S.i aXK/r4 XWo ;aKr% ox

Vuz.3

. x i: g fo-X :vaSa

Vuz.it
