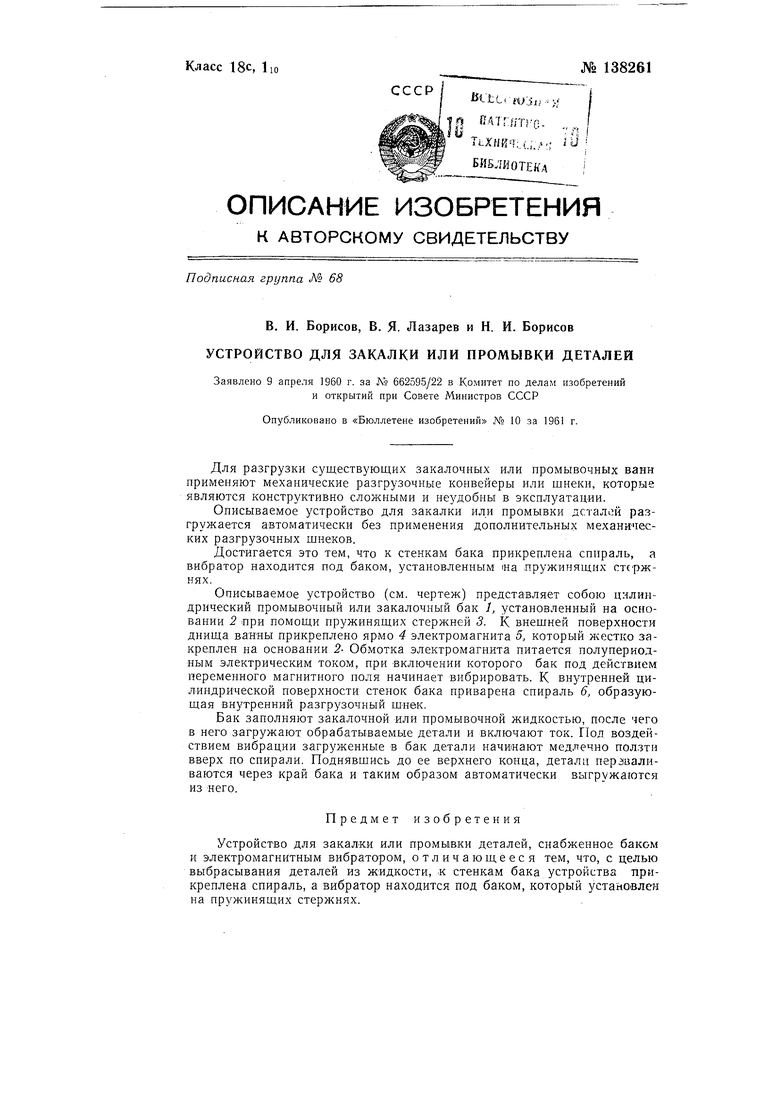

Устройство для закалки или промывки деталей Советский патент 1961 года по МПК C21D1/64 B65G49/02

Для разгрузки сзществующих закалочных или промывочных ванн применяют механические разгрузочные конвейеры или шнеки, которые являются конструктивно сложными и неудобны в эксплуатации.

Описываемое устройство для закалки или промывки деталей разгружается автоматически без применения дополнительных механи-ческих разгрузочных шнеков.

Достигается это тем, что к стенкам бака прикреплена спираль, а вибратор находится под баком, установленным иа пружинящих ст(-ржнях.

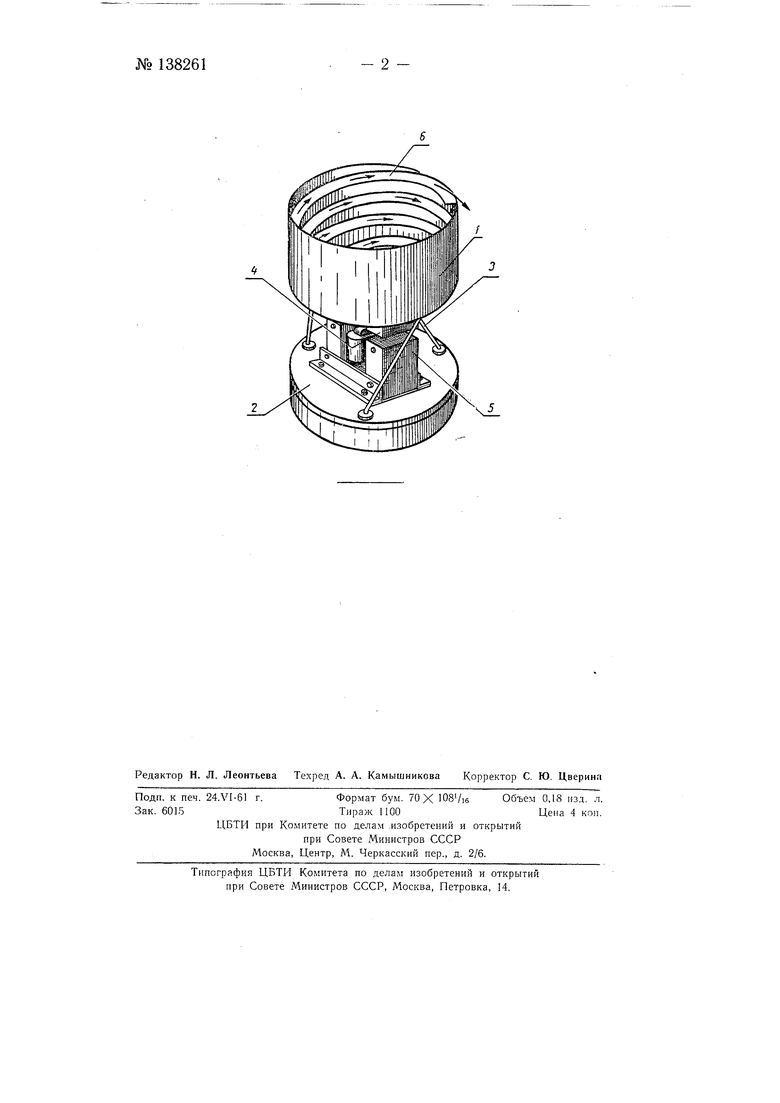

Описываемое устройство (см. чертеж) представляет собою цилиндрический промывочный или закалочный бак /, установленный на основании 2 при помош,и пружинящих стержней 3. К внещней поверхности днища ванны прикреплено ярмо 4 электромагнита 5, который жестко закреплен на основании 2- Обмотка электромагнита питается полупериодньш электрическим током, при включении которого бак под действием переменного магнитного поля начинает вибрировать. К внутренней цилиндрической поверхности стенок бака приварена спираль 6, образующая внутренний разгрузочный шнек.

Бак заполняют закалочной или промывочной жидкостью, после чего в него загружают обрабатываемые детали и включают ток. Под воздействием вибрации загруженные в бак детали начинают медленно пол.зти вверх по спирали. Поднявшись до ее верхнего конца, детали перзваливаются через край бака и таким образом автоматически выгружаются из него.

Предмет изобретения

Устройство для закалки или промывки деталей, снабженное баком и электромагнитным вибратором, отличающееся тем, что, с целью выбрасывания деталей из жидкости, -к стенкам бака устройства прикреплена спираль, а вибратор находится под баком, который устанОВлен на пружинящих стержнях.
