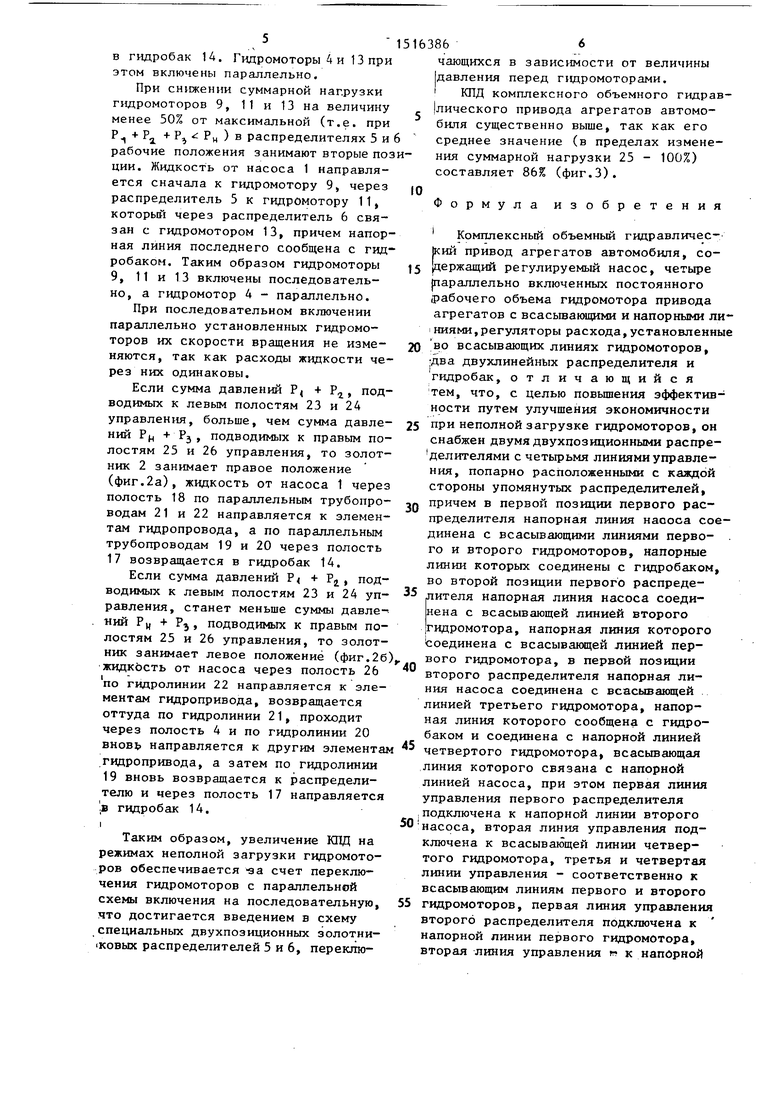

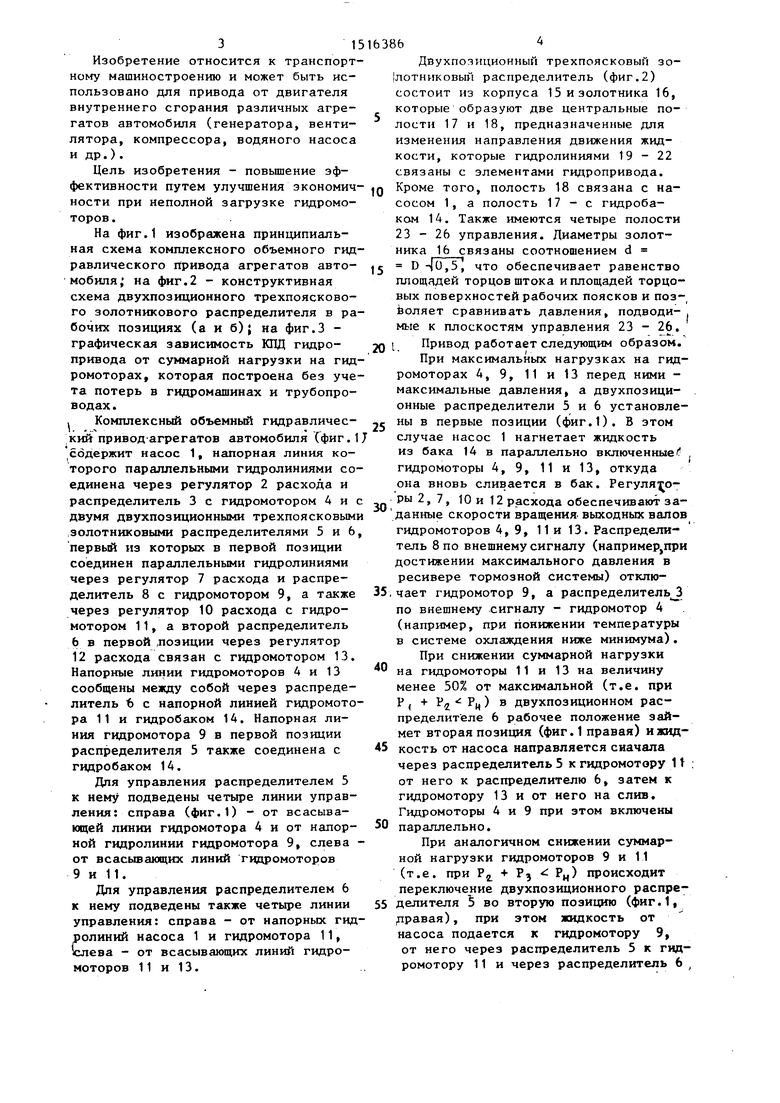

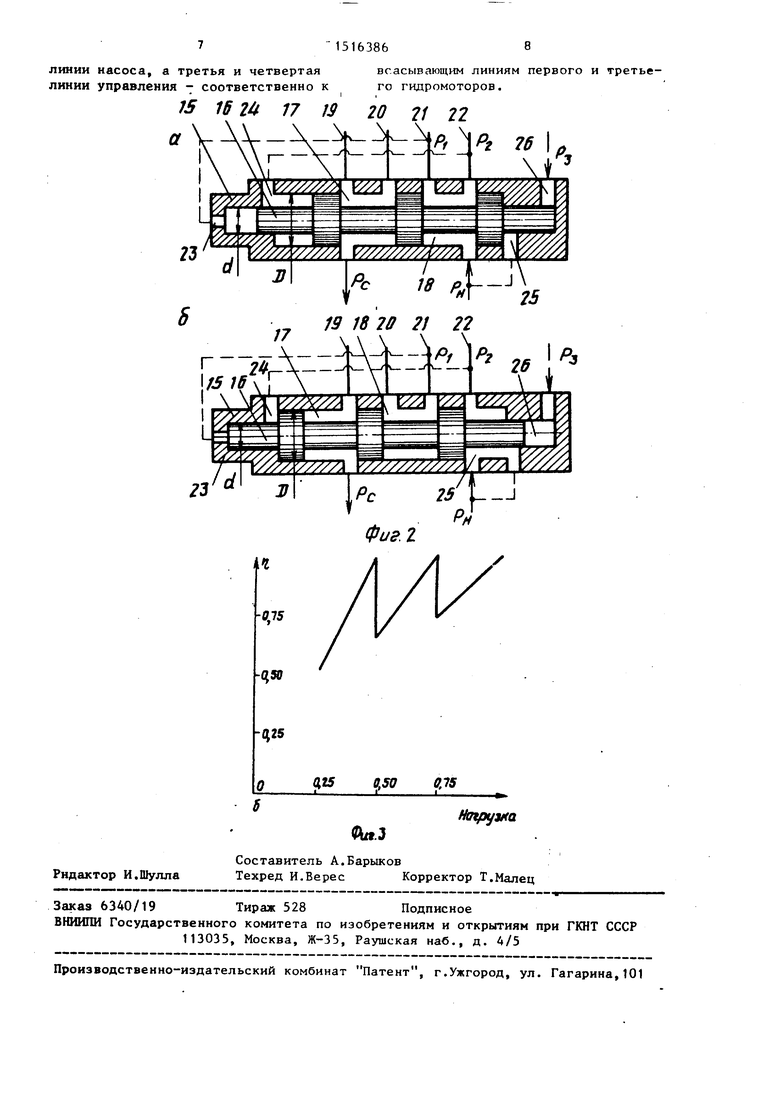

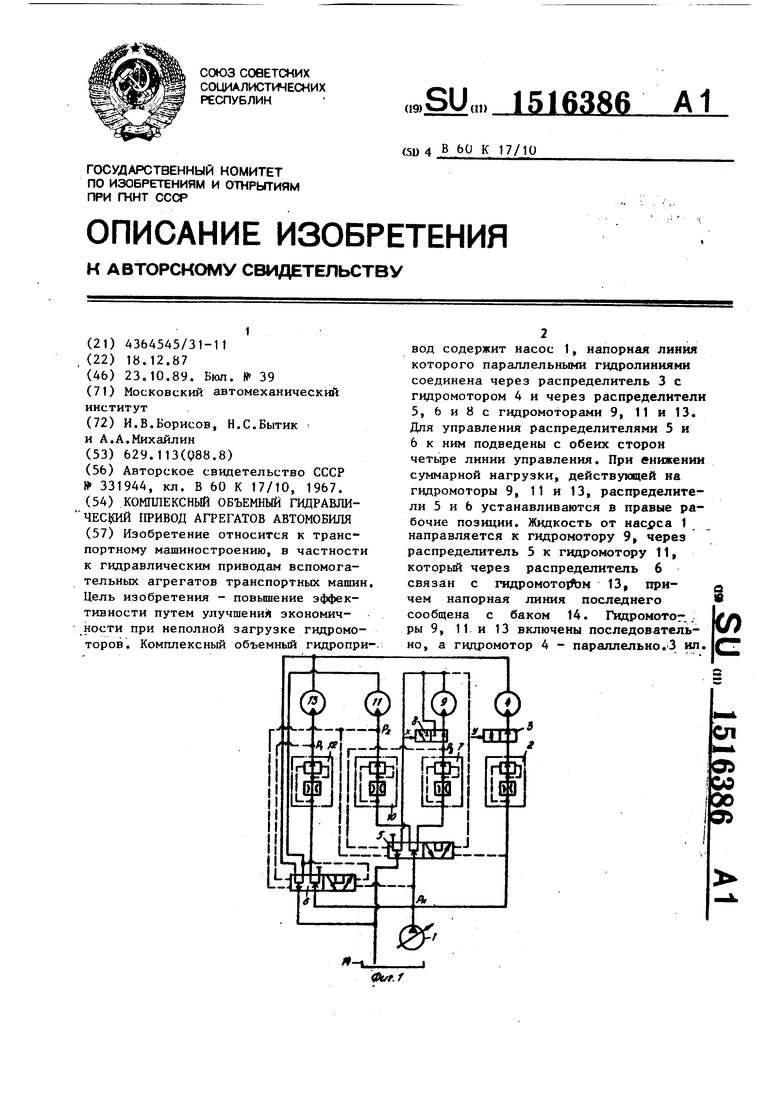

            Изобретение относится к транспортному машиностроению, в частности к гидравлическим приводам вспомогательных агрегатов транспортных машин. Цель изобретения - повышение эффективности путем улучшения экономичности при неполной загрузке гидромоторов. Комплексный объемный гидропривод содержит насос 1, напорная линия которого параллельными гидролиниями соединена через распределитель 3 с гидромотором 4 и через распределители 5, 6 и 8 с гидромоторами 9, 11 и 13. Для управления распределителями 5 и 6 к ним подведены с обеих сторон четыре линии управления. При снижении суммарной нагрузки, действующей на гидромоторы 9, 11 и 13, распределители 5 и 6 устанавливаются в правые рабочие позиции. Жидкость от насоса 1 направляется к гидромотору 9, через распределитель 5 к гидромотору 11, который через распределитель 6 связан с гидромотором 13, причем напорная линия последнего сообщена с баком 14. Гидромоторы 9, 11 и 13 включены последовательно, а гидромотор 4 - параллельно. 3 ил.
-с 18 /5, 19 IS 20 21 22
(90
QflS
25
фиг. г
050
0,15
Фм.
ГЛтгрузка

| ГИДРООБЪЕМНЫЙ ПРИВОД ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ | 0 |  | SU331944A1 |
| Способ получения молочной кислоты | 1922 |
 | SU60A1 |
Авторы
Даты
1989-10-23—Публикация
1987-12-18—Подача
