Задняя бабка токарного станка Советский патент 1990 года по МПК B23B23/00

1

(21)4326028/25-08

(22)06.11.87

(46) 23.01.90. Бюл. № 3

(71)Рязанское специальное конструкторское бюро станкостроения

(72)Н.П. Маляров

(53)621.941.2 (088.8)

(56)Авторское свидетельство СССР № 648345, кл. В 23 В 23/00, 1979.

(54)ЗАДНЯЯ БАБКА ТОКАРНОГО СТАНКА

(57)Изобретение относится к станкостроению и может быть использовано в токарных станках с гидравлическим или пневматическим приводом перемещения пиноли задней бабки. Целью изобретения является повышение производительности путем механизации удаления инструмента из конусного отверстия шпинделя пиноли. Толкатель 6 соединен со штоком 5 привода пиноли 2 с возможностью ограниченного перемещения. На толкателе 6 жестко установлен упор 7, который имеет возможность взаимодействия с корпусом 1. На корпусе 1 бабки установлен ограничитель хода пиноли. При перемещении пиноли упор 7 доходит до упора в корпус 1, толкатель 6 останавливается, а пиноль продолжает двигаться. При этом инструмент выталкивается из конусного отверстия шпинделя пиноли. 2 ил. Q

Изобретение относится к станкостроению и может быть использовано в токарных станках с гидравлическим или пневматическим приводом перемещения пиноли задней бабки. Целью изобретения является повышение производительности путем механизации удаления инструмента из конусного отверстия шпинделя пиноли. Толкатель 6 соединен со штоком 5 привода пиноли 2 с возможностью ограниченного перемещения. На толкателе 6 жестко установлен упор 7, который имеет возможностью взаимодействия с корпусом 1. На корпусе 1 бабки установлен ограничитель хода пиноли. При перемещении пиноли упор 7 доходит до упора в корпус 1, толкатель 6 останавливается, а пиноль продолжает двигаться. При этом инструмент выталкивается из конусного отверстия шпинделя пиноли. 2 ил.

Ю 87 51

Изобретение относится к станкостроению и может быть использовано в токарных станках с механизированным приводом перемещения пиноли задней бабки.

Целью изобретения является повышение производительности за счет механизации удаления инструмента Из конусного гнезда шпинделя пиноли,

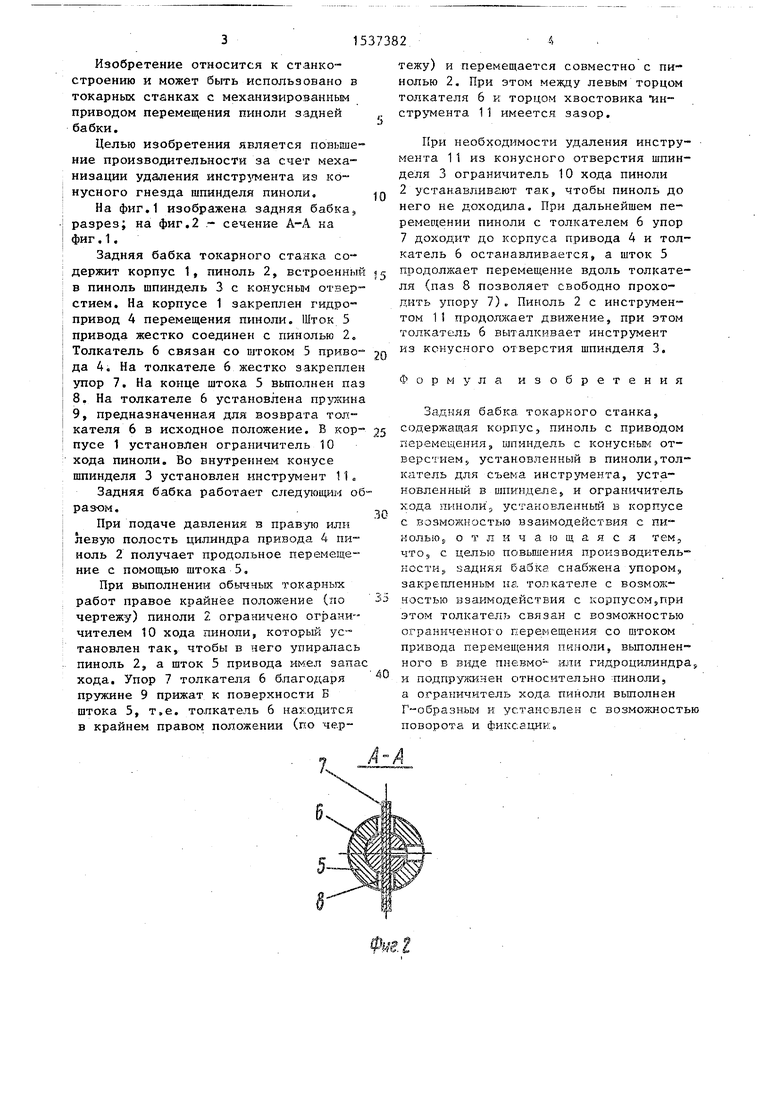

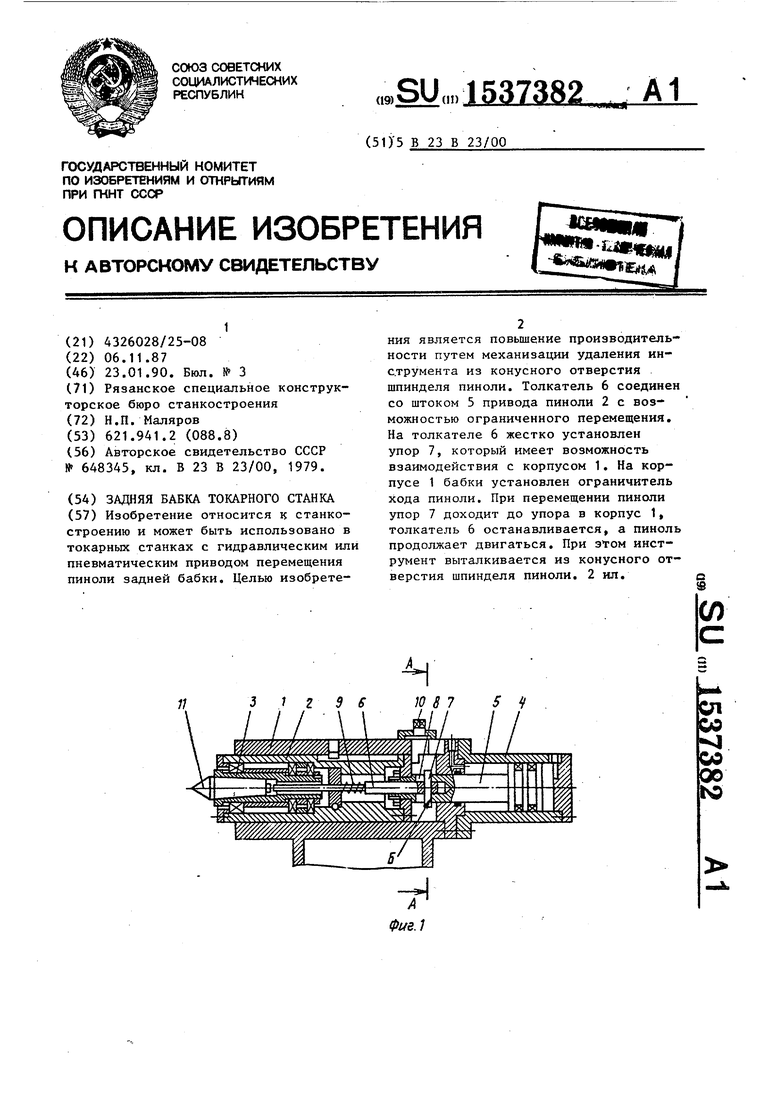

На фиг.1 изображена задняя бабка, разрез; на фиг.2 - сечение А-А на фиг. 1.

Задняя бабка токарного ставка содержит корпус 1, пиноль 2, встроенный ч5 продолжает перемещение вдоль толкатев пиноль шпиндель 3 с конусным отверстием. На корпусе 1 закреплен гидропривод 4 перемещения пиноли. Шток 5 привода жестко соединен с пинолью 2. Толкатель 6 связан со штоком 5 привода 4. На толкателе 6 жестко закреплен упор 7. На конце штока 5 выполнен паз

9,предназначенная для возврата ТО.Рля (паз 8 позволяет свободно проходить упору 7)„ Пиноль 2 с инструментом 11 продолжает движение, при этом толкатель 6 выталкивает инструмент из конусного отверстия шпинделя 3.

Формула изобретения Задчяя бабка токарного станка,

30

кателя 6 в исходное положение. В кор- 25 с°яержэщая корпус, пиноль с приводом пусе 1 установлен ограничитель 10 хода пиноли. Во внутреннем конусе шпинделя 3 установлен инструмент 11.

Задняя бабка работает следующим образом.

При подаче давления в правую или левую полость цилиндра привода 4 пи- ноль 2 получает продольное перемещение с помощью штока 5.

При выполнении обычных токарных работ правое крайнее положение (по чертежу) пиноли 2 ограничено ограничителем 10 хода пиноли, который ус™ тановлен так, чтобы в чего упиралась пиноль 2, а шток 5 привода имел запас хода. Упор 7 толкателя 6 благодаря пружине 9 прижат к поверхности Б штока 5, т.е. топкатель 6 на одится в крайнем правом положении (по черперемсцения, шпиндель с конусным отверстием,, установленный в пиноли,толкатель для съема инструмента, установленный в шпинделе, и ограничитель хода чиноли, установленный в корпусе с возможностью взаимодействия с пинолью 9 отличающаяся тем-, чтоэ с целью повышения производительности,, ьадняя баЗкг снабжена упором, закрепленным иг толкателе с возмож- 3J чэстью взаимодействия с корпусом,при этом толкатель связан с возможностью ограниченного гере ещекия со штоком привода перемещения пч-юли, выполненного в виде мнсвмо- или гидроцилиндра и подпружинен относительно пиноли, а ограничитель хода пиноли выполнен Г-образным и установлен с возможность поворота и фиксации..

40

тежу) и перемещается совместно с пи- нолью 2. При этом между левым торцом толкателя 6 к торцом хвостовика инструмента 11 имеется зазор.

При необходимости удаления инструмента 11 из конусного отверстия шпинделя 3 ограничитель 10 хода пиноли 2 устанавливают так, чтобы пиноль до него не доходила. При дальнейшем перемещении пиноли с толкателем 6 упор 7 доходит до корпуса привода 4 и толкатель 6 останавливается, а шток 5

продолжает перемещение вдоль толкателя (паз 8 позволяет свободно проходить упору 7)„ Пиноль 2 с инструментом 11 продолжает движение, при этом толкатель 6 выталкивает инструмент из конусного отверстия шпинделя 3.

Формула изобретения Задчяя бабка токарного станка,

с°яержэщая корпус, пиноль с приводом

перемсцения, шпиндель с конусным отверстием,, установленный в пиноли,толкатель для съема инструмента, установленный в шпинделе, и ограничитель хода чиноли, установленный в корпусе с возможностью взаимодействия с пинолью 9 отличающаяся тем-, чтоэ с целью повышения производительности,, ьадняя баЗкг снабжена упором, закрепленным иг толкателе с возмож- чэстью взаимодействия с корпусом,при этом толкатель связан с возможностью ограниченного гере ещекия со штоком привода перемещения пч-юли, выполненного в виде мнсвмо- или гидроцилиндра, и подпружинен относительно пиноли, а ограничитель хода пиноли выполнен Г-образным и установлен с возможностью поворота и фиксации..
