УСТРОЙСТВО К ВУЛКАНИЗАЦИОННОМУ ПРЕССУ ДЛЯ ВЫДВИЖЕНИЯ И РАСКРЫТИЯ ПРЕССФОРМ Советский патент 1965 года по МПК B29C43/02 B29C43/50

Описание патента на изобретение SU167295A1

Известны устройства для выдвижения и раскрытия прессформ, которыми снабжаются гидравлические вулканизационные прессы. Эти устройства содержат фиксированные на плитах пресса направляющие, по которым перемещается кассетная прессформа. Раскрытие последней обычно осуществляется с помощью дорогостоящего в изготовлении кулачкового профиля.

Основное отличие предложенного устройства от известного заключается в том, что верхняя крышка кассетной прессформы выполнена поворотной и связана шарнирно-рычажным механизмом со станиной пресса. Это значительно упрощает конструкцию пресса в целом, а также удешевляет его.

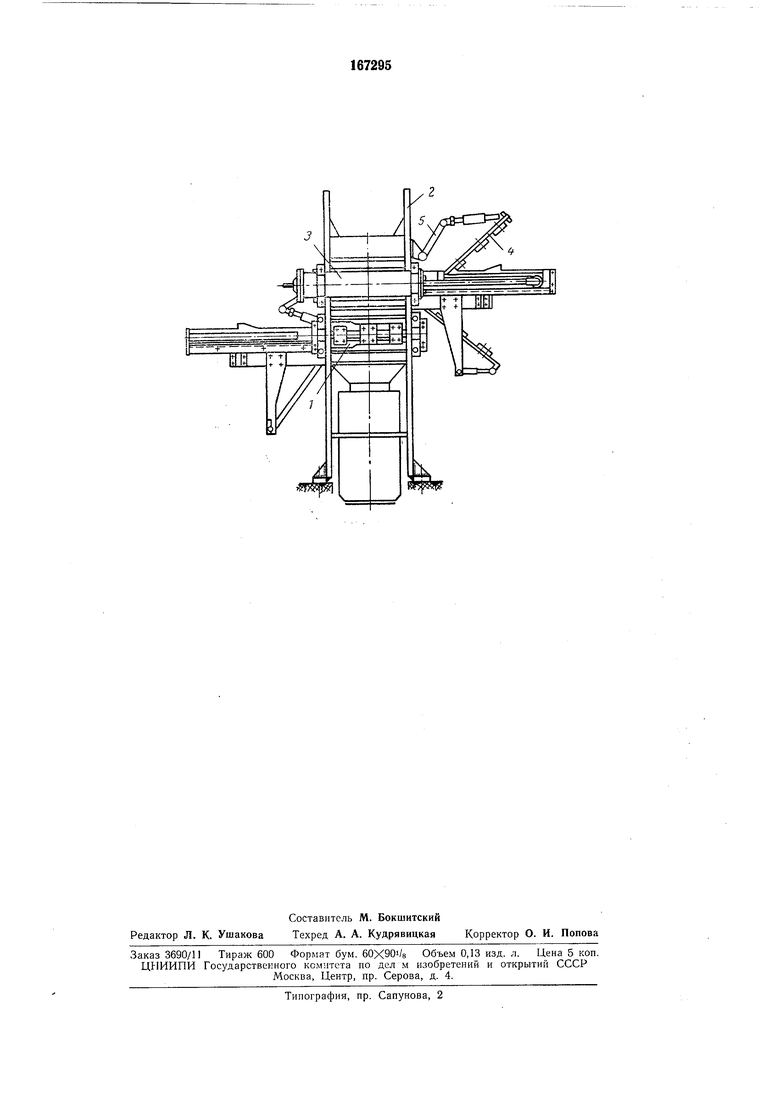

На чертеже изображена схема предложенного устройства.

Устройство содержит направляющие /, расположенные на плитах пресса 2. По направляющим с помощью гидроцилиндра 3 перемещается кассетная прессформа, снабженная поворотной верхней крышкой 4. Последняя шарнирно-рычажной системой 5 связана со станиной пресса 2.

Предмет изобретения

Устройство к вулканизационному прессу для выдвижения и раскрытия прессформ, содержащее смонтированные на плитах пресса направляющие, несущие кассетные прессформы, приводимые от гидроцилиндров, отличающееся тем, что, с целью упрощения конструкции, верхние крышки прессформ выполнены поворотными и связаны шарнирно-рычажными механизмами со станиной пресса.
