Устройство для проращивания пыльцы Советский патент 1992 года по МПК A01H1/02

S

ш-А

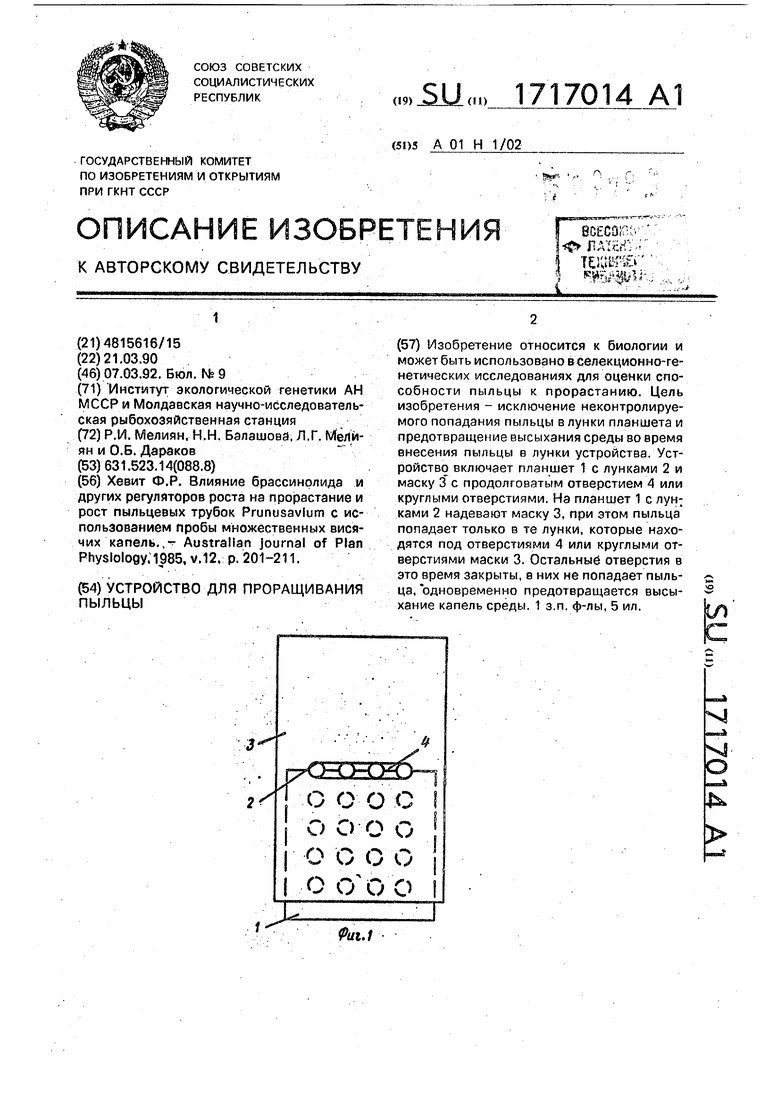

Изобретение относится к биологии и может быть использовано в селекционно-генетических исследованиях для оценки способности пыльцы к прорастанию. Цель изобретения - исключение неконтролируемого попадания пыльцы в лунки планшета и предотвращение высыхания среды во время внесения пыльцы в лунки устройства. Устройство включает планшет 1 с лунками 2 и маску З с продолговатым отверстием 4 или круглыми отверстиями. На планшет 1 с лунками 2 надевают маску 3, при этом пыльца попадает только в те лунки, которые находятся под отверстиями 4 или круглыми отверстиями маски 3. Остальные отверстия в это время закрыты, в них не попадает пыльца, одновременно предотвращается высыхание капель среды. 1 з.п. ф-лы, 5 ил. Л

/

Г,

ххж

О О О С

О 00 О|

| О С О О{

I О СУОО|

Put.t

Изобретение относится к биологии и может быть использовано в селекционно- генетических исследованиях для оценки способности пыльцы к прорастанию.

Цель изобретения - исключение некой- тролируемого попадания пыльцы в лунки планшета и предотвращение высыхания среды во время внесения пыльцы.

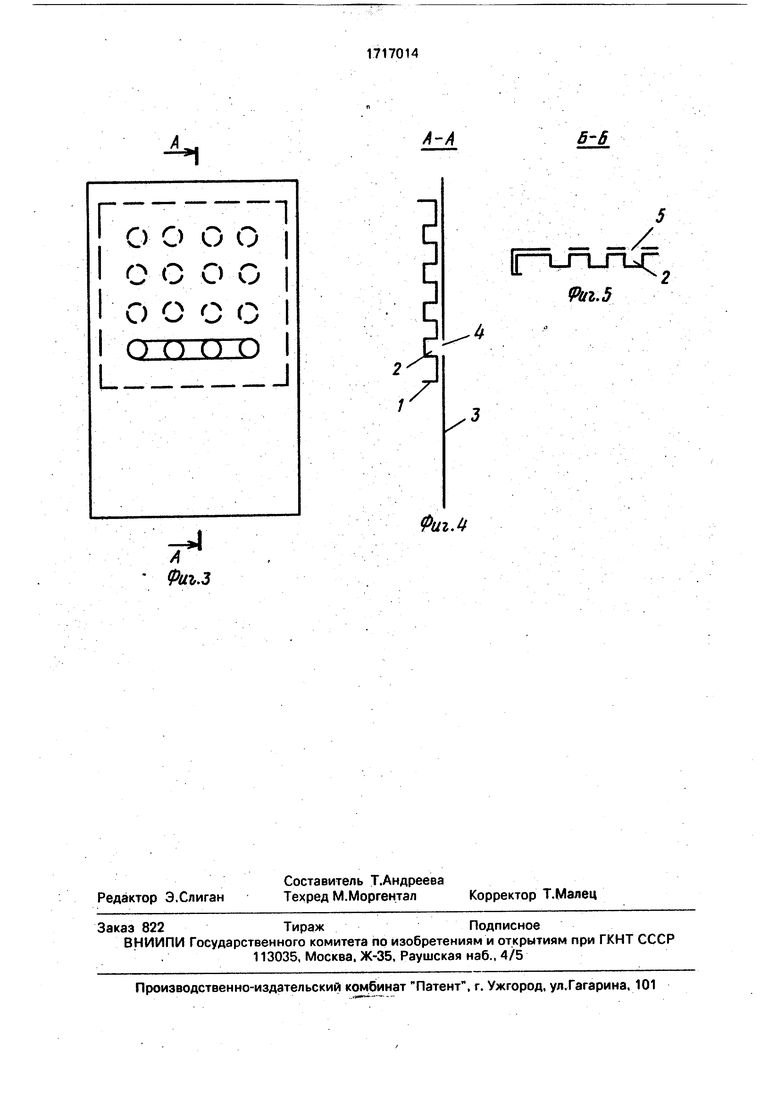

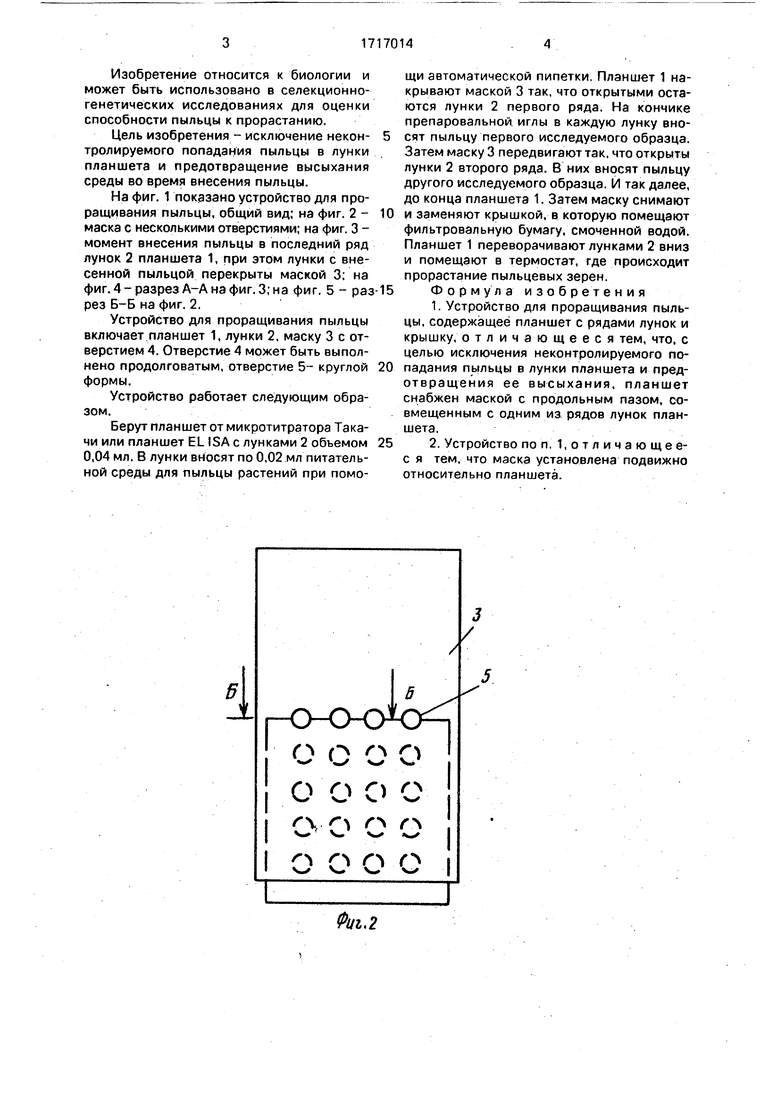

На фиг. 1 показано устройство для проращивания пыльцы, общий вид; на фиг. 2 - маска с несколькими отверстиями; на фиг. 3 - момент внесения пыльцы в последний ряд лунок 2 планшета 1, при этом лунки с внесенной пыльцой перекрыты маской 3: на фиг. 4-разрез А-А на фиг. 3; на фиг. 5 - раз рез Б-Б на фиг. 2.

Устройство для проращивания пыльцы включает планшет 1, лунки 2, маску 3 с отверстием 4. Отверстие 4 может быть выполнено продолговатым, отверстие 5- круглой формы.

Устройство работает следующим образом.

Берут планшет от микротитратора Така- чи или планшет E.L ISA с лунками 2 объемом 0,04 мл. В лунки вносят по 0,02 мл питательной среды для пыльцы растений при помо

/

в г-О-ОО О |О О О О

о о о о

Л-О г.-ч

Ч. S S

о о о о

I

Фиг.2

щи автоматической пипетки. Планшет 1 накрывают маской 3 так, что открытыми остаются лунки 2 первого ряда. На кончике препаровальной иглы в каждую лунку вносят пыльцу первого исследуемого образца. Затем маску 3 передвигают так. что открыты лунки 2 второго ряда. В них вносят пыльцу другого исследуемого образца. И так далее, до конца планшета 1. Затем маску снимают и заменяют крышкой, в которую помещают фильтровальную бумагу, смоченной водой. Планшет 1 переворачивают лунками 2 вниз и помещают в термостат, где происходит прорастание пыльцевых зерен.

Формула изобретения

/

----

ОО О О |

о--о. о-о | о о о о I

о П I

А

Риъ.З

А-А

В-б

/1

Фиг. 5

ФагМ
