УСТРОЙСТВО ДЛЯ ПОДАЧИ ЗАГОТОВОК Советский патент 1967 года по МПК B21D43/04

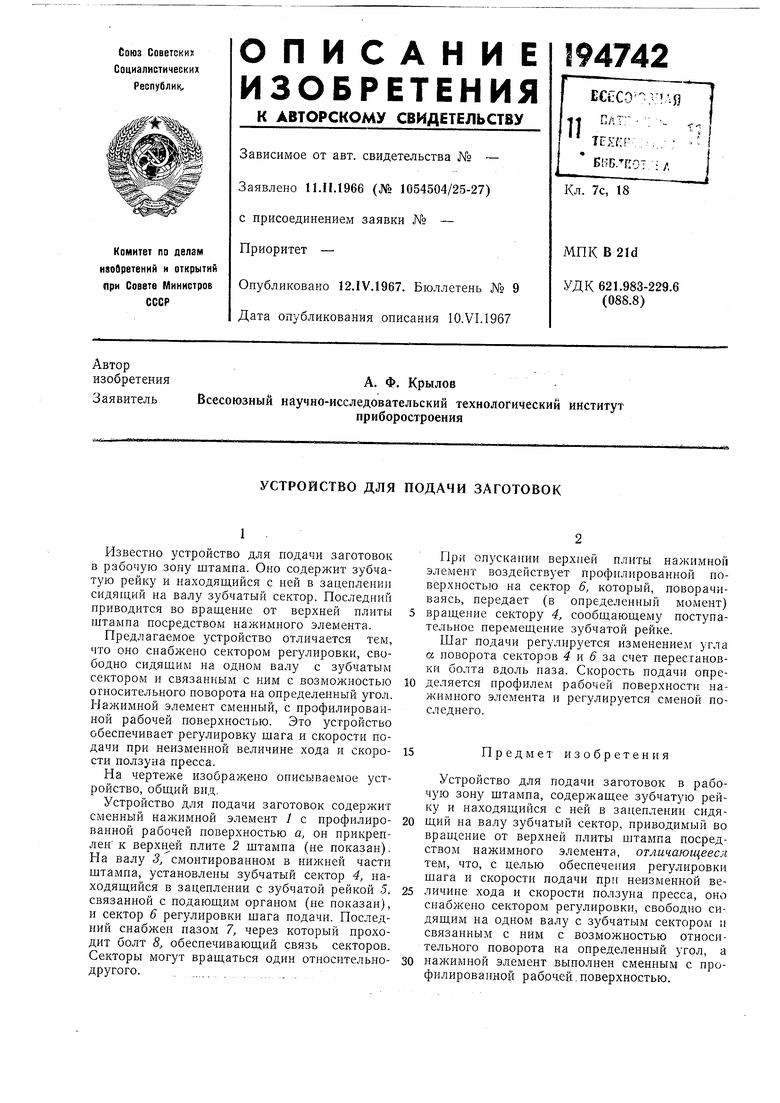

Известно устройство для подачи заготовок в рабочую 30iiy штампа. Оно содержит зубчатую рейку и находящийся с ней в зацеплении сидящий на валу зубчатый сектор. Последний приводится во вращение от верхней плиты штампа посредством нажимного элемента.

Предлагаемое устройство отличается тем, что оно снабжено сектором регулировки, свободно сидящим на одном валу с зубчатым сектором и связанным с ним с возможностью относительного поворота на определенный угол. Нажимной элемент сменный, с профилированной рабочей поверхностью. Это устройство обеспечивает регулировку шага и скорости подачи при неизменной величине хода и скорости ползуна пресса.

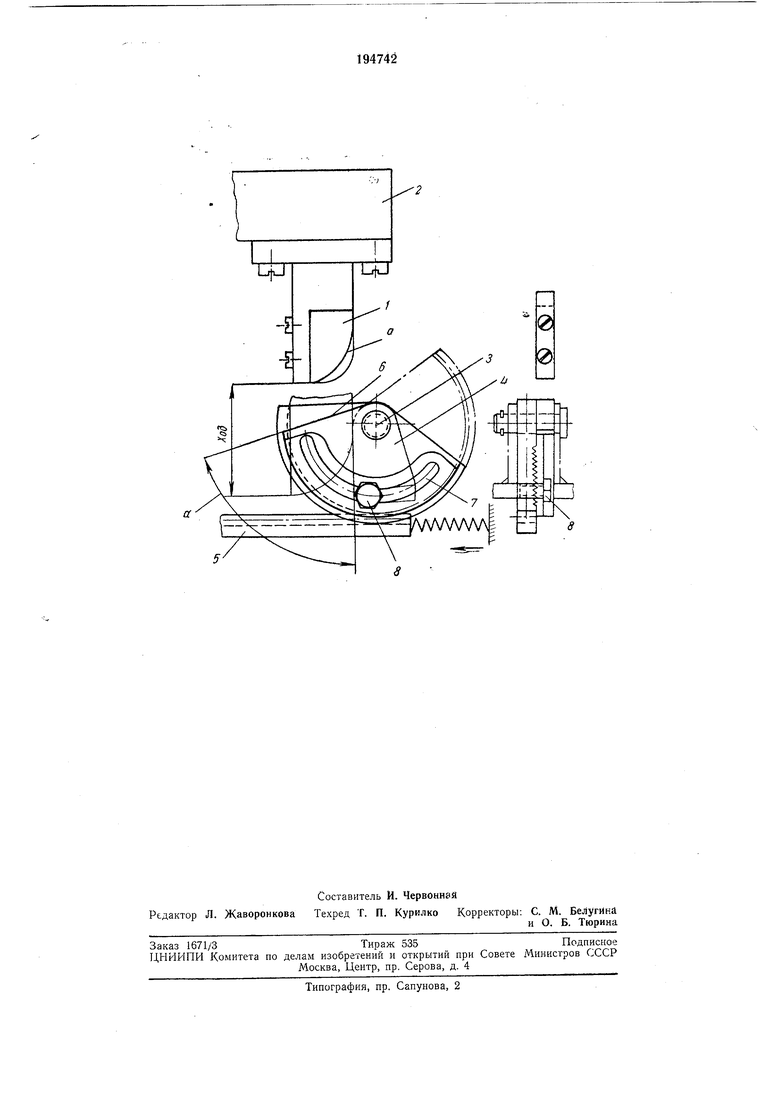

Па чертеже изображено описываемое устройство, общий вид.

Устройство для подачи заготовок содержит сменный нажимной элемент / с профилированной рабочей поверхностью а, он прикреплен к верхней плите 2 штампа (не показан). Па валу 5/смонтированпом в нижней части щтампа, установлены зубчатый сектор 4, находящийся в зацеплении с зубчатой рейкой 5. связанной с подающим органом (пе показан), и сектор 6 регулировки шага подачи. Последний снабжен пазом 7, через который проходит болт 8, обеспечивающий связь секторов. Секторы могут вращаться один относптельнодругого. .,,.

При опускании верхней плиты нажимной элемент воздейств)ет профилированной поверхностью на сектор 6, который, поворачиваясь, передает (в определенный момент) вращение сектору 4, сообщающему поступательное перемещение зубчатой рейке.

Шаг подачи регулируется изменением угла 06 поворота секторов 4 и 5 за счет перестановки болта вдоль паза. Скорость подачи определяется профилем рабочей поверхности нажимного элемента и регулируется сменой последнего.

Предмет изобретения

Устройство для подачи заготовок в рабочую зону штампа, содержащее зубчатую рейку и находящийся с ней в зацеплении сидящий на валу зубчатый сектор, приводимый во вращение от верхней плиты штампа посредством нажимного элемента, отличающееся тем, что, с целью обеспечения регулировки шага и скорости подачи при неизменной величине хода и скорости ползуна пресса, оно снабжено сектором регулировки, свободно сидящим на одном валу с зубчатым сектором ii связанным с ним с возможностью относительного поворота на определенный угол, а
