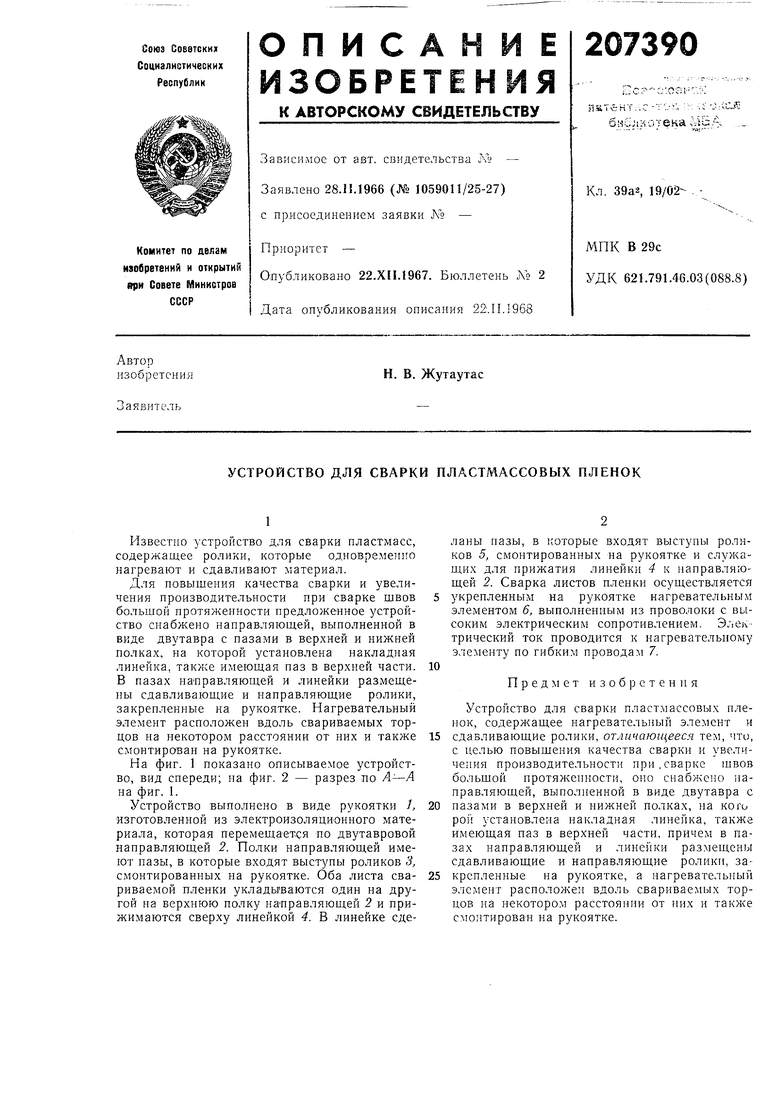

УСТРОЙСТВО для СВАРКИ ПЛАСТМАССОВЫХ ПЛЕНОК Советский патент 1968 года по МПК B29C65/22

Известно устройство для сварки пластмасс, содержащее ролики, которые одновременно нагревают и сдавливают материал.

Для повышения качества сварки и увеличения производительности при сварке швов большой протяженности предложенное устройство снабжено направляюш,ей, выполненной в виде двутавра с пазами в верхней и нижней полках, на которой установлена накладная линейка, также имеющая паз в верхней части. В пазах направляющей и линейки размещены сдавливающие и направляющие ролики, закрепленные на рукоятке. Нагревательный элемент расположен вдоль свариваемых торцов на некотором расстоянии от них и также смонтирован на рукоятке.

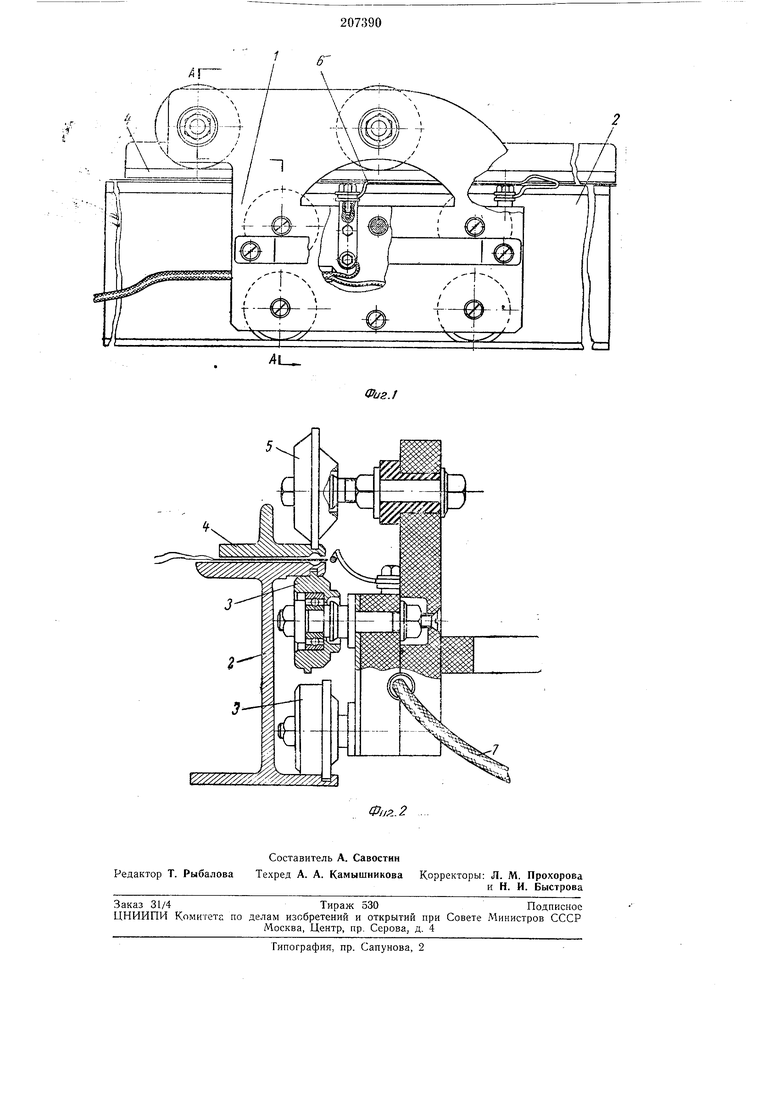

На фиг. 1 показано описываемое устройство, вид спереди; на фиг. 2 - разрез по А-А на фиг. 1.

Устройство выполнено в виде рукоятки 1, изготовленной из электроизоляционного материала, которая перемещается по двутавровой направляющей 2. Полки направляющей имеют пазы, в которые входят выступы роликов 3, смонтированных на рукоятке. Оба листа свариваемой пленки укладываются один на другой на верхнюю полку направляюн.1,ей 2 и прижимаются сверху линейкой 4. В линейке сделаны пазы, в которые входят выступы роликов 5, смонтированных на рукоятке и служащих для нрижатия линейки 4 к направляющей 2. Сварка листов пленки осуществляется укрепленным на рукоятке нагревательным элементом 6, выполненным из проволоки с высоким электрическим сопротивлением. S.iejvтрический ток проводится к нагревательному элементу по гибким проводам 7.

Предмет изобретения

Устройство для сварки пластмассовы.х пленок, содержащее нагревательный элемент и

сдавливающие ролики, отличающееся тем, что, с целью повышения качества сварки и увеличения производительности при,сварке швов большой протяженности, оно снабжено направляющей, выполненной в виде двутавра с

пазами в верхней н нижней полках, на кого рон установлена накладная линейка, также имеющая паз в верхней части, причем в пазах направляющей и линейки размещены сдавливающие и направляющие ролики, закрепленные на рукоятке, а нагревательный элемент расположен вдоль свариваемых торцов на некотором расстоянии от них и также смонтирован на рукоятке.
