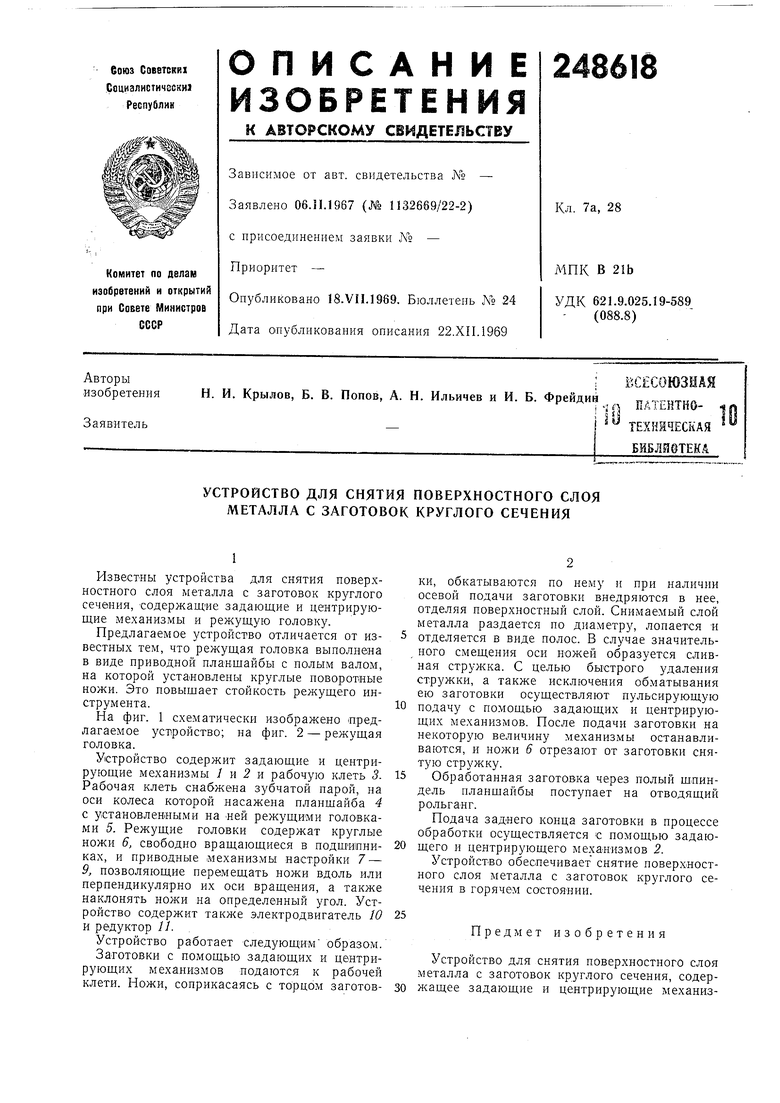

Известны устройства для снятия поверхностного слоя металла с заготовок круглого сечения, содержащие задающие и центрирующие механизмы и режущую головку.

Предлагаемое устройство отличается от известных тем, что режущая головка выполнена в виде приводной планщайбы с полым валом, на которой установлены круглые поворотные ножи. Это повышает стойкость режущего инструмента.

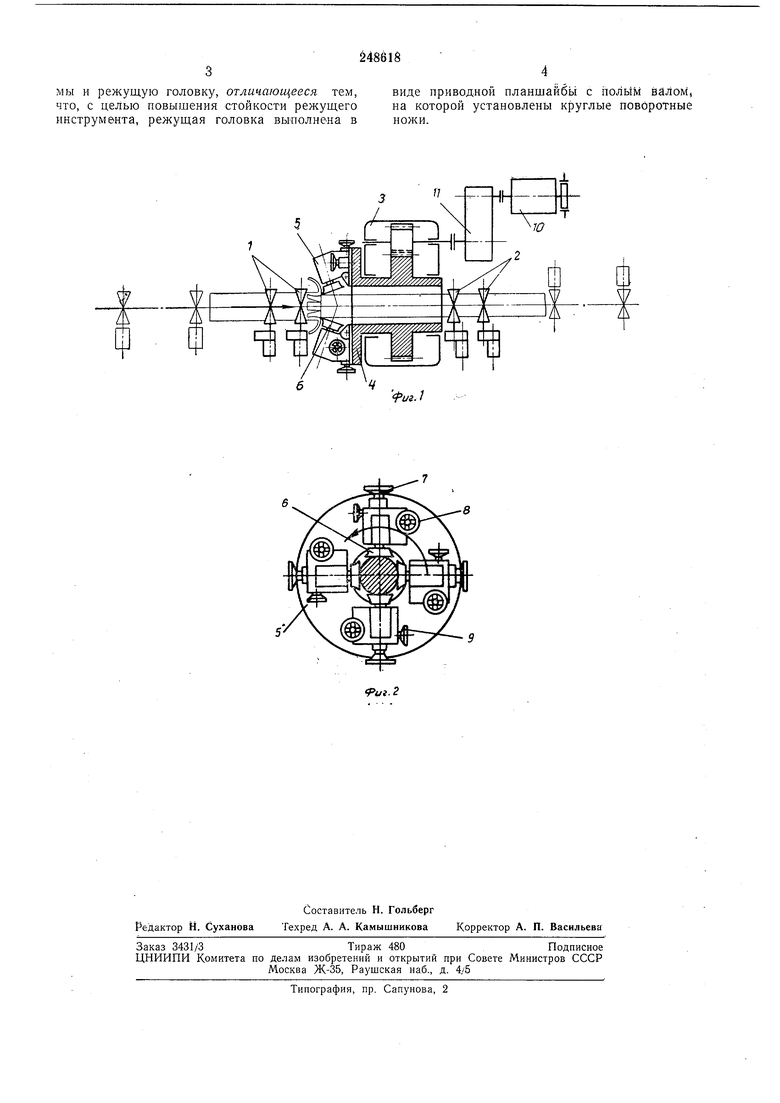

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 - режущая головка.

Устройство содержит задающие и центрирующие механизмы / и 2 и рабочую клеть 3. Рабочая клеть снабжена зубчатой парой, на оси колеса которой насажена планшайба 4 с установленными на -ней режущими головками 5. Режущие головки содержат круглые ножи 6, свободно вращающиеся в подщипниках, и приводные механизмы настройки 7 - 9, позволяющие перемещать ножи вдоль или перпендикулярно их оси вращения, а также наклонять ножи на определенный угол. Устройство содержит также электродвигатель W и редуктор //.

Устройство работает следующим образом.

ки, обкатываются по нему и при наличии осевой подачи заготовки внедряются в нее, отделяя поверхностный слой. Снимаемый слой металла раздается по диаметру, лопается и отделяется в виде полос. В случае значительного смещения оси ножей образуется сливная стружка. С целью быстрого удаления стружки, а также исключения обматывания ею заготовки осуществляют пульсирующую подачу с помощью задающих и центр-ирующих механизмов. После подачи заготовки на некоторую величину механизмы останавливаются, и ножи 6 отрезают от заготовки снятую стружку.

Обработанная заготовка через полый щ.пиндель планшайбы поступает на отводящий рольганг.

Подача заднего конца заготовки в процессе обработки осуществляется с помощью задающего и центрирующего ме.ханизмов 2.

Устройство обеспечивает снятие поверхностного слоя металла с заготовок круглого сечения в горячем состоянии.

25

Предмет изобретения

мы и режущую головку, отличающееся тем, что, с целью повышения стойкости режущего инструмента, режущая головка вы полнена в

виде приводной планщайбы с полым валом, на которой установлены круглые поворотные ножи.
