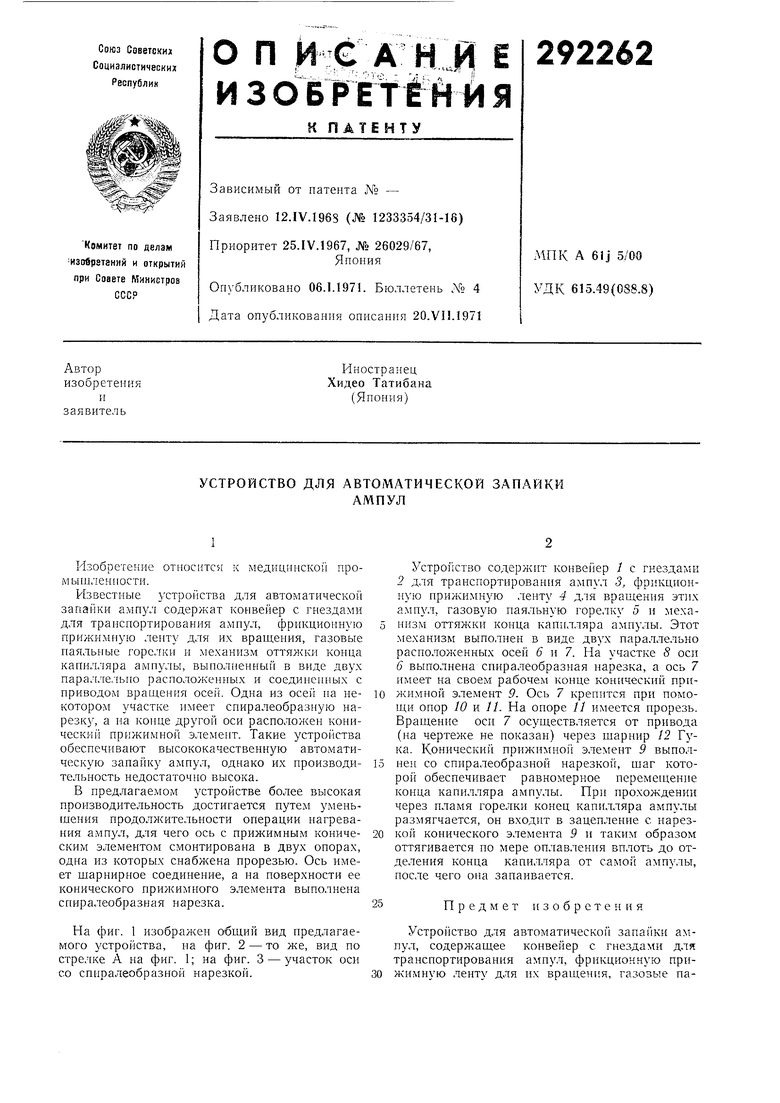

УСТРОЙСТВО для АВТОМАТИЧЕСКОЙ ЗАПАЙКИАМПУЛ Советский патент 1971 года по МПК A61J5/00

Изобретение относится к медиципскоГ промышленности.

Известные устройства для автоматической запайки ампул содержат конвейер с гнездами для траиспортирования , фрикционную прижимную лепту для их вращепия, газовые паяльные горелки н механизм оттяжки конца капнлляра ампулы, выполненный в виде двух пара;1лельно расположенных и соединенных с приводом вращения осей. Одна из осей на некотором участке имеет спиралеобразную нарезку, а на конце другой оси расположеи конический прижимной элемент. Такие устройства обеспечивают высококачественную автоматическую запайку ампул, однако их нроизводительность недостаточно высока.

В предлагаемом устройстве более высокая производительность достигается путем уменьшения продолжительности операции нагревания ампул, для чего ось с прижимным коническим элементом смонтирована в двух опорах, одна из которых снабжена прорезью. Ось имеет шарнирное соединение, а на поверхности ее конического прижимного элемента выполнена спиралеобразная нарезка.

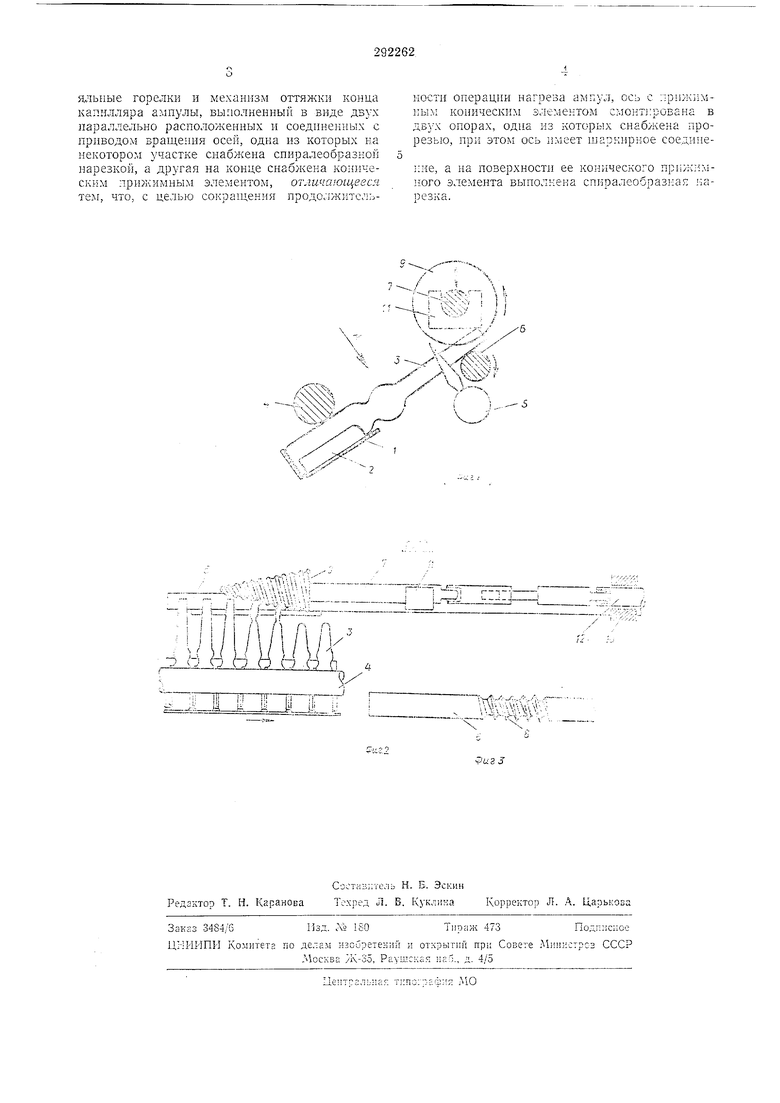

На фиг. 1 изображен общий вид предлагаемого устройства, на фиг. 2 - то же, вид по стрелке А на фиг. 1; на фиг. 3 - участок оси со спнралеобразной нарезкой.

Устройство содержит конвейер / с гнездами 2 для транспортирования ампул 3, фрикционную прижимную ленту 4 для вращения этих ампул, газовую паяльную горелку 5 и механизм оттяжки конца капнлляра ампулы. Этот механизм выполнен в виде двух параллельно расположенных осей 6 и 7. Иа участке 8 оси 6 выполнена спиралеобразная нарезка, а ось 7 имеет на своем рабочем конце конический прижимной элемент 9. Ось 7 крепится при помощи опор 10 и //. На опоре // имеется прорезь. Вращение оси 7 осуществляется от привода (на чертеже не показан) через шарнир 12 Гука. Конический прижимно элемент 9 выполнен со спиралеобразной нарезкой, шаг которой обеспечивает равномерное перемещение конца капилляра ампулы. При прохождении через пламя горелки конец капилляра ампулы размягчается, он входит в зацепление с нарезкой конического элемента 9 и таким образом оттягивается по мере оплавления вплоть до отделения конца капилляра от самой ампулы, после чего она запаивается.

Предмет изобретения

Устройство для автоматической запаГ1КИ ампул, содержащее конвейер с гнездами для транспортирования ампул, фрикционную прижимную ленту для их вращения, газозые паяльпые горелки и механизм оттяжки конца капилляра ампулы, выполненный в виде двз/х параллельно расположенных н соединенных с приводом вращения осей, одна из которых на некотором участке снабжена спиралеобразной парезкой, а другая на конце снабжена коническим прижимным элементом, огличаю1цееся тем, что, с целью сокращения продолжительности операции пагреза ампул, ось с :;риж1;м :ым коническим злементом смонт):роБана в двух опорах, одиа из которых снабжена прорезью, при этом ось имеет шарнирное соедппе
