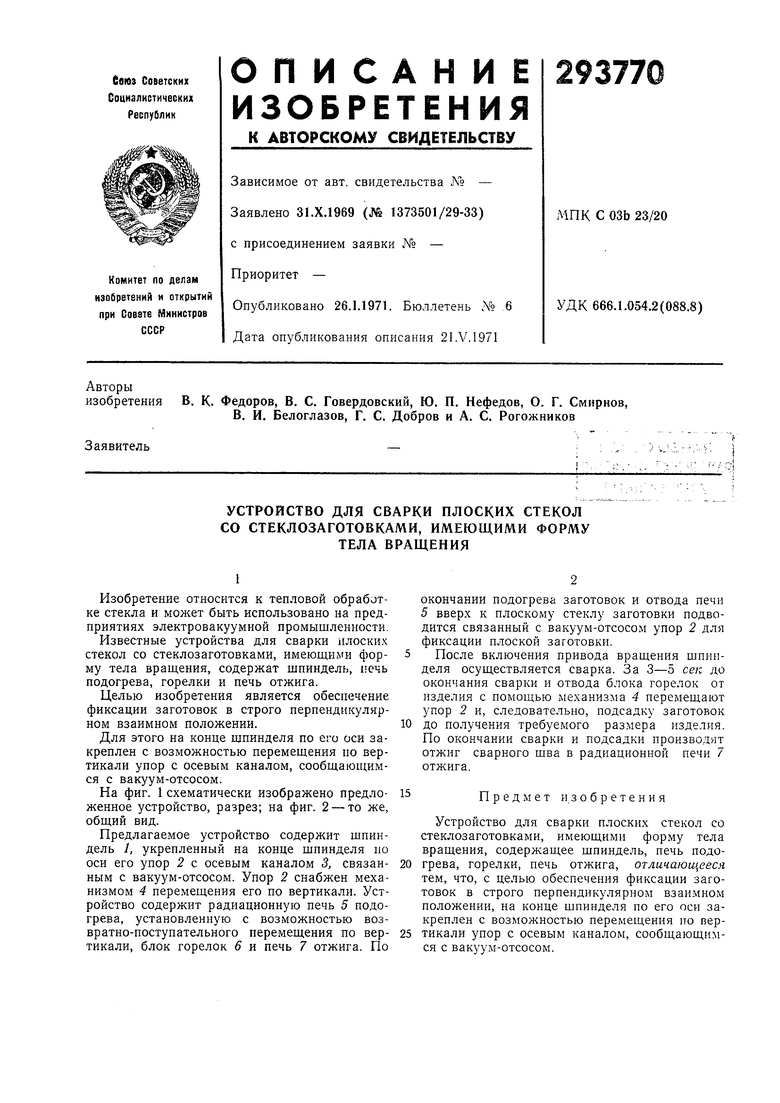

УСТРОЙСТВО для СВАРКИ плоских СТЕКОЛсо Советский патент 1971 года по МПК C03B23/203

Изобретение относится к тепловой обработке стекла и молсет быть использовано на предприятиях электровакуумной промышленности.

Известные устройства для сварки илоски.к стекол со стеклозаготовками, имеющими форму тела вращения, содержат щпиндель, печь подогрева, горелки и печь отжига.

Целью изобретения является обеспечение фиксации заготовок в строго перпендикулярном взаимном положении.

Для этого на конце шпинделя по его оси закреплен с возможностью перемещения по вертикали упор с осевым каналом, сообщающимся с вакуум-отсосом.

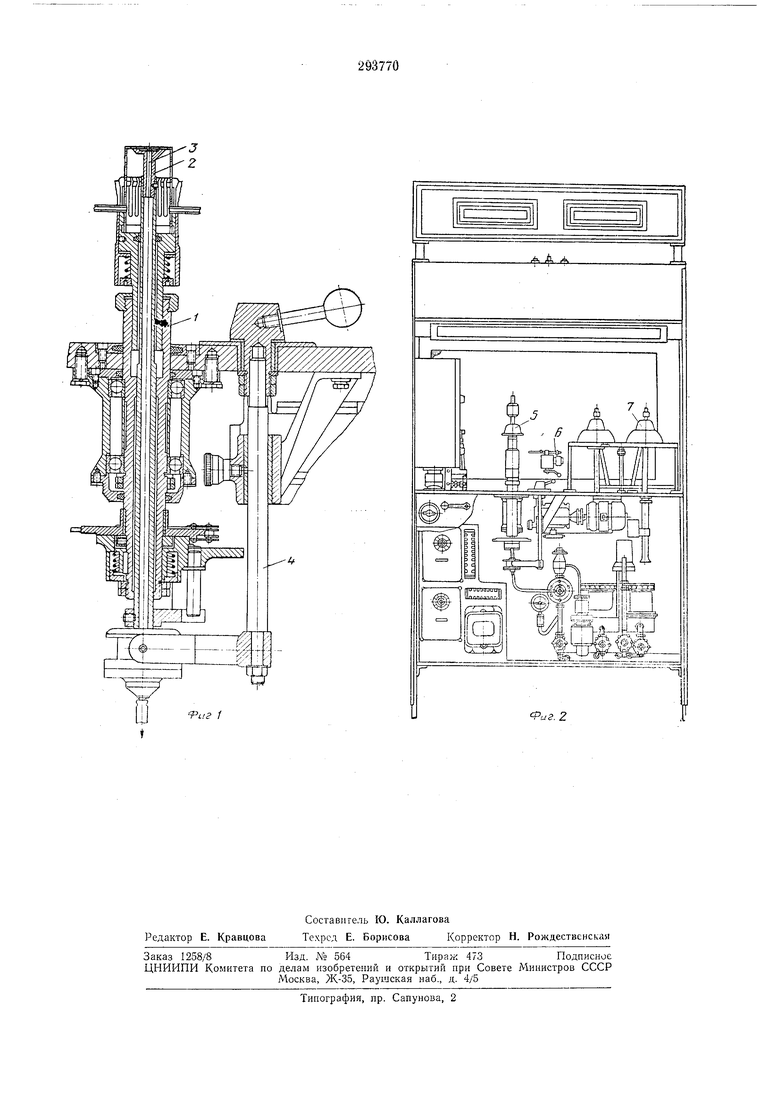

На фиг. 1 схематически изображено предложенное устройство, разрез; на фиг. 2 - то же, общий вид.

Предлагаемое устройство содержит щпиндель /, укрепленный на конце шпинделя но оси его упор 2 с осевым каналом 3, связанным с вакуум-отсосом. Упор 2 снабжен механизмом 4 перемещения его по вертикали. Устройство содержит радиационную печь 5 подогрева, установленную с возможностью возвратно-поступательного перемещения по вертикали, блок горелок 6 и печь 7 отжига. По

окончании подогрева заготовок и отвода печи 5 вверх к плоскому стеклу заготовки подводится связанный с вакуум-отсосом упор 2 для фиксации плоской заготовки.

После включения привода вращения шпинделя осуществляется сварка. За 3-5 се/с до окончания сварки и отвода блока горелок от изделия с помощью механизма 4 перемещают упор 2 и, следовательно, подсадку заготовок до получения требуемого размера изделия. По окончании сварки и подсадки производят отжнг сварного щва в радиационной печи 7 отжига.

Предмет изобретения

Устройство для сварки плоских стекол со стеклозаготовками, имеющими форму тела вращения, содержащее шпиндель, печь подогрева, горелки, печь отжига, отличающееся тем, что, с целью обеспечения фиксации заготовок в строго перпендикулярном взаимном положении, на конце шпинделя по его оси закреплен с возможностью перемещения по пертикали упор с осевым каналом, сообщающимся с вакуум-отсосом.

-риг 1
