УСТРОЙСТВО для ПЕРЕДАЧИ ПОЛОСЫ ПРОКАТЫВАЕМОГО МАТЕРИАЛА С РОЛЬГАНГА НА ХОЛОДИЛЬНИК Советский патент 1971 года по МПК B21B43/00

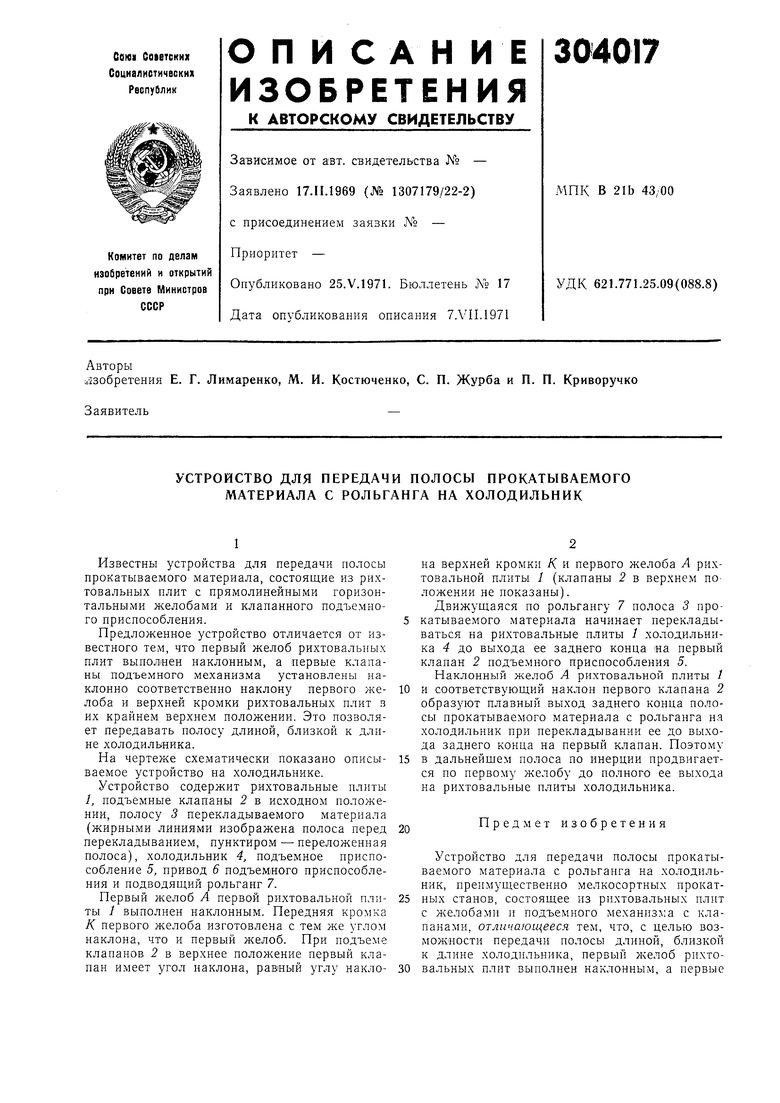

Известны устройства для передачи полосы прокатываемого материала, состоящие из рихтовальных плит с прямолинейными горизонтальными желобами и клапанного подъемного приспособления.

Предложенное устройство отличается от известного тем, что первый желоб рихтовальных плит выполнен наклонным, а первые клапаны подъемного механизма установлены наклонно соответственно наклону первого желоба и верхней кромки рихтовальных плит в их крайнем верхнем положении. Это позволяет передавать полосу длиной, близкой к длине холодильника.

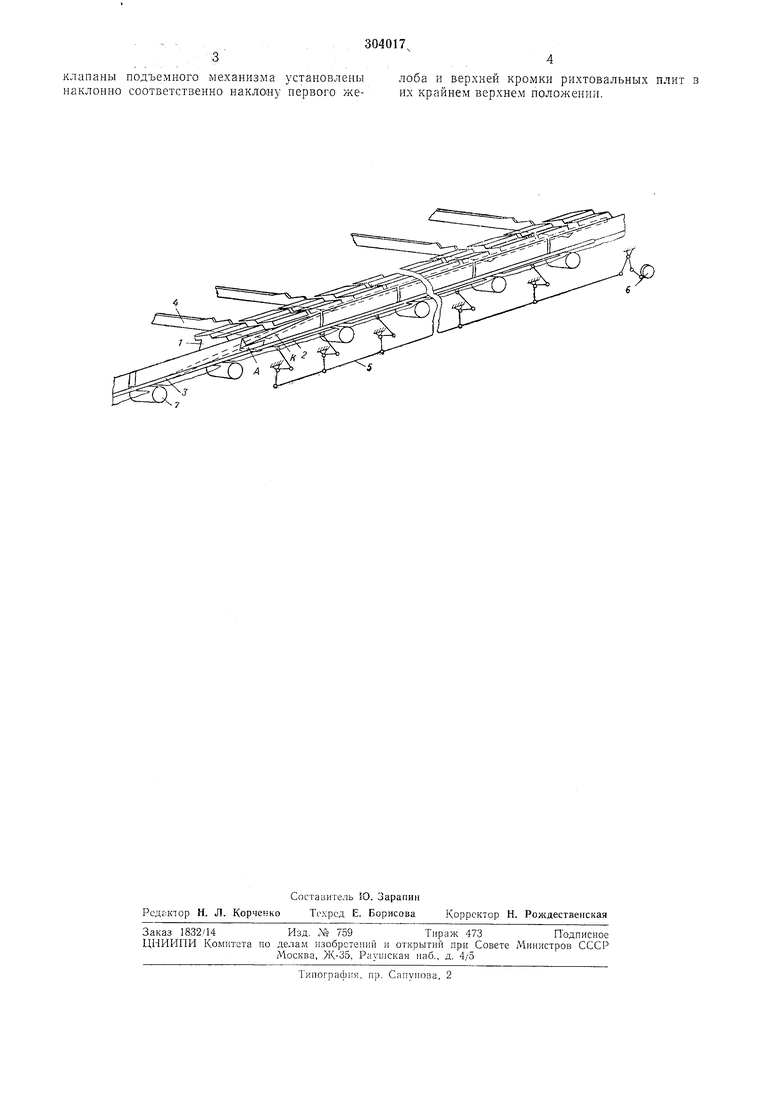

На чертеже схематически показано описываемое устройство на холодильнике.

Устройство содержит рихтовальные плиты /, подъемные клапаны 2 в исходном положении, полосу 3 перекладываемого материала (жирными линиями изображена полоса перед перекладыванием, пунктиром - переложенная полоса), холодильник 4, подъемное приспособление 5, привод 6 подъемного приспособления и подводяпдий рольганг 7.

Первый желоб Л первой рихтовальной плиты выполнен наклонным. Передняя кромка К первого желоба изготовлена с тем же углом наклона, что и первый желоб. При подъеме клапанов 2 в верхнее положение первый клапан имеет угол наклона, равный углу наклона верхней кромки К. и первого желоба А рихтовальной плиты 1 (клапаны 2 в верхнем положении не показаны). Движущаяся по рольгангу 7 полоса 3 прокатываемого материала начинает перекладываться на рихтовальные плиты / холодильника 4 до выхода ее заднего конца на первый клапан 2 подъемного приспособления 5. Наклонный желоб Л рихтовальной плиты /

и соответствующий наклон первого клапана 2 образуют плавный выход заднего конца полосы прокатываемого материала с рольганга на холодильник при перекладывании ее до выхода заднего конца на первый клапан. Поэтому

в дальнейшем полоса по инерции продвигается по первому желобу до полного ее выхода на рихтовальные плиты холодильника.

Предмет изобретения

20

Устройство для передачи полосы прокатываемого материала с рольганга на .холодильник, преимущественно мелкосортных прокатных станов, состоящее из рихтовальных плит с желобами и подъемного мexaнпз :a с клапанами, отличающееся тем, что, с целью возможности передачи полосы длиной, близкой к длине холодильника, первый рихтоклапаны подъемного механизма установлены наклонно соответственно наклону первого желоба и верхней кромки рихтовальных плит в их крайнем верхнем положении.
