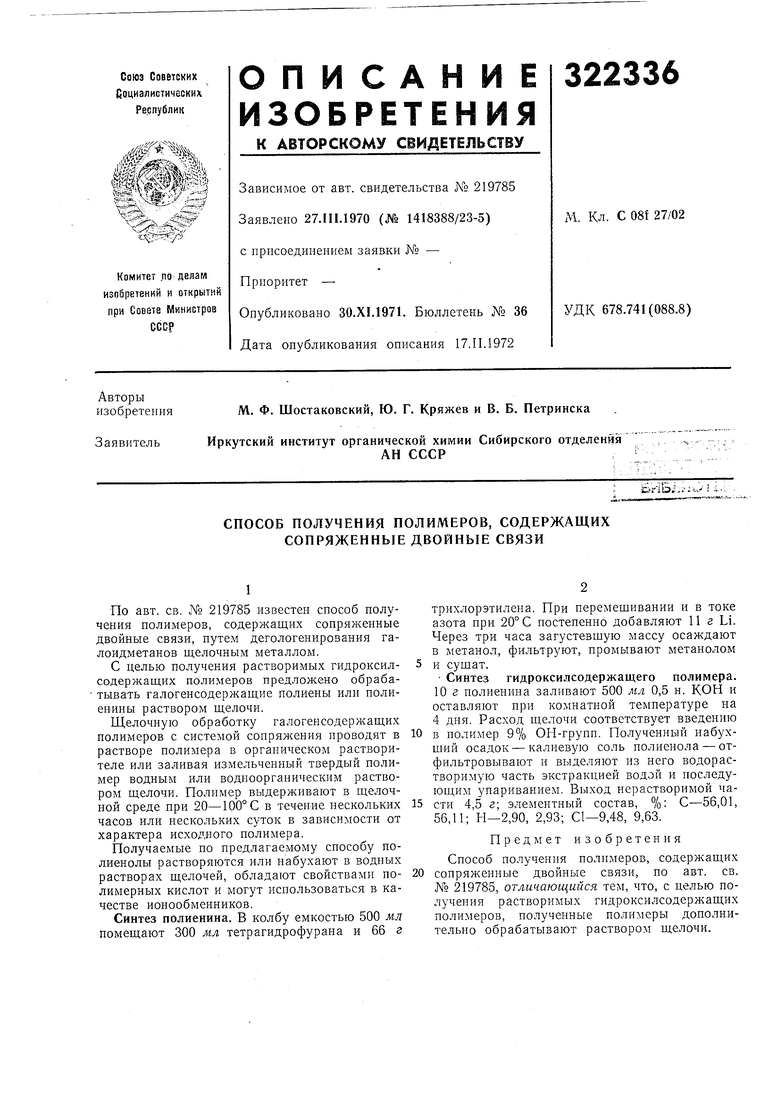

СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРОВ, СОДЕРЖАЩИХ СОПРЯЖЕННЫЕ ДВОЙНЫЕ СВЯЗИ Советский патент 1971 года по МПК C08F136/14 C08F8/26

По авт. св. № 219785 известен способ получения полимеров, содержащих сопряженные двойные связи, путем дегологенирования галоидметанов щелочным металлом.

С целью получения растворимых гидроксилсодержащих полимеров предложено обрабатывать галогенсодержащие полиены или полиенины раствором щелочи.

Щелочную обработку галогеисодержащих полимеров с системой сопряжения проводят в растворе полимера Б органическом растворителе или заливая измельченный твердый полимер водным или водиоорганическим раствором щелочи. Полимер выдерживают в щелочной среде при 20-100° С в течение нескольких часов или нескольких суток в зависимости от характера исходного полимера.

Получаемые по предлагаемому способу полиенолы растворяются или набухают в водных растворах щелочей, обладают свойствами полимерных кислот и могут использоваться в качестве ионообменников.

Синтез полиенина. В колбу емкостью 500 мл помещают 300 мл тетрагидрофурана и 66 г

трихлорэтилепа. При перемещивании и в токе азота при 20° С постепенно добавляют И г Li. Через три часа загустевшую массу осаждают в метанол, фильтруют, промывают метанолом и сущат.

Синтез гидроксилсодержащего полимера. 10 г полиенина заливают 500 мл 0,5 н. КОН и оставляют при комнатной темнературе на 4 дня. Расход щелочи соответствует введению

в полимер 9% ОН-групп. Полученный набухщ й осадок - калиевую соль полиенола - отфильтровывают и выделяют из него водорастворимую часть экстракцией водой и последующим упариванием. Выход нерастворимой части 4,5 г; элементный состав, %: С-56,01, 56,11; Н-2,90, 2,93; С1-9,48, 9,63.

Предмет изобретения

Способ получения полимеров, содержащих сопряженные двойные связи, по авт. св. № 219785, отличающийся тем, что, с целью получения растворимых гидроксилсодержащих полимеров, полученные полимеры дополнительно обрабатывают раствором щелочи.
