УСТРОЙСТВО для ЗАКАЛКИ ДЕТАЛЕЙ Советский патент 1973 года по МПК C21D1/63

1

Изобретение относится к термической обработке деталей типа втулок.

Известно устройство для закалки деталей тяпа втулок, содержащее закалочный бак с конвейером. Недостатком известного устройства является невозможность соблюдения строго регламентированного реж-има о.хлаждения для каждой отдельной детали.

Цель изобретения - исключить указанный недостаток.

Эта цель достигается тем, что над баком установлен спреер, состоящий из неподвижной внешней трубы и подвижного внутреннего сопла, снабженных системой периодической подачи охлаждающей среды. Это позволяет осуществить раздельную подачу охлаждающей среды на наружную и внутреннюю поверхности детали.

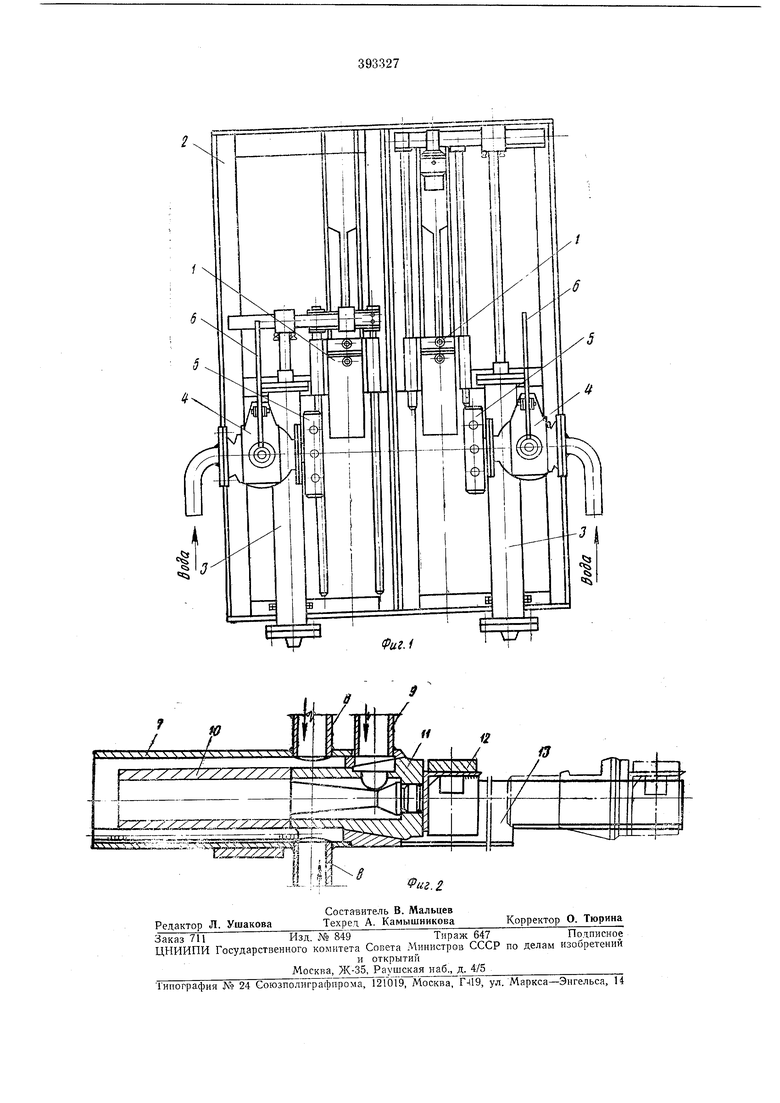

На фиг. 1 изображено предлагаемое устройство, вид в плане; на фиг. 2 - ноперечный разрез снреера.

Устройство содержит две спреерных уста)1овки 1, смонтированные над закалочным баком на раме 2, пневмоцилиндры 3 и клапаны 4 с коллекторами 5 и рычагами открывания 6.

Спреерная установка У состоит из внешней трубы 7 с патрубками 8 и Р подачи охлаждающей среды на деталь 10 и подвижного внутреннего сопла 11, скрепленного со штоком

пневмоцилиндра 5 посредством тяги 12. Приемный лоток /5 деталей 10 соединен с внешней трубой 7. Нагретая деталь 10 попадает на приемный

лоток и пневмоцилиндр 5 посредством подвижного сопла /7 заталкивает деталь во внешнюю трубу 7. Одновременно тяга 12 нажимает на рычаг 6 клапана 4 подачи охлаждающей среды, которая через коллектор 5

распределяется по патрубкам 5 и 5 и поступает на наружную и внутреннюю поверхности деталей. По окончании процесса закалки устройство приходит в исходное положение. Закаленная деталь выталкивается на конвейер

закалочного бака при поступлении во внешнюю трубу 7 следующей нагретой детали.

П р е д .м С т изобретения

20

Устройство для закалки деталей, содержащее закалочный бак с конвейером, отличающееся тем, что, с целью раздельной подачи

охлаждающей среды на наружную и внутреннюю поверхности втулок, над баком установлен спреер, состоящий из неподвижной внешней трубы и .подвижного внутреннего сопла, снабженных системой периодической подачи

охлаждающей среды.
