Способ определения коробления плоских деталей Советский патент 1974 года по МПК G01N33/46 G01N3/00

1

Известен способ определения коробления плоских деталей путем измерения стрелы прогиба в вертикальном направлении.

Предлагаемый способ отличается от известного тем, что коробление плоских деталей определяется по искривлению упругой линейки- датчика, совмещенной с поверхностью детали посредством пневмоподушек при давлении воздуха в них 0,02-0,05 кгс/см. Это позволяет повысить точность и снизить трудоемкость.

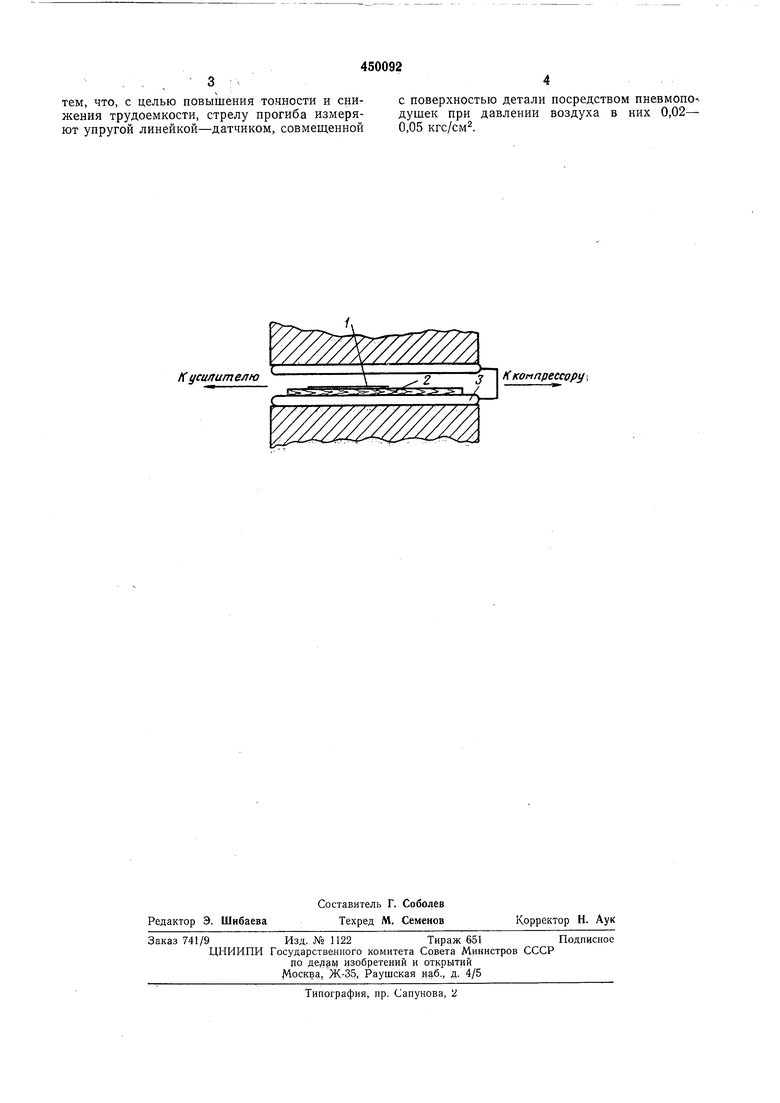

На чертеже изображена схема замера коробления. Коробление определяется по искривлению упругой линейки - датчика 1 совмещенной с поверхностью детали 2. Совмещение пласти упругой линейки с поверхностью испытуемой детали производится воздействием на другую пласть линейки равномерно распределенной нагрузки. Нагрузка создается пневмоподушками 3, накачиваемыми воздухом и имеющими давление 0,02-0,05 кгс/см. Возможное искривление материала от нагрузки, создаваемой на одну сторону детали, компенсируется второй пневмоподушкой, прижимаемой к плите с противоположной стороны. Обе подушки включены через редуктор в воздущную магистраль параллельно, что обеспечивает одинаковое давление в них воздуха.

Процесс замера коробления осуществляется следующим образом.

Плиту устанавливают на специальный стол, в подушки подают воздух, и линейка - датчик прижимается к поверхности детали. При достижении необходимого давления воздуха в подушках производят отсчет величины коробления материала, которую определяют по искривлению линейки, характеризуемому деформированием тензорезисторов, наклеенных по обеим сторонам линейки. Включают теизорезисторы и регистрируют коробление детали электронным или стрелочным прибором, проградуированным в величинах прогибов на 1 м длины в направлении измерения или средних радиусах кривизны материала.

Величина коробления детали определяется как среднее из нескольких замеров в одном направлении, которые могут быть выполнены одновременно, благодаря датчикам, включенным в другие каналы тензометрического усилителя. Плоскостность упругой линейки - датчика (нулевой сигнал) время от времени проверяют совмещением ее с поверхностью поверочной плиты.

Предмет изобретения

Способ определения коробления плоских деталей путем измерения стрелы прогиба в вер30 тикальном направлении, отличающийся

тем, что, с целью повышения тонности и снижения трудоемкости, стрелу ирогиба измеряют упругой линейкой-датчиком, совмещенной

с поверхностью детали посредством пневмоио-. душек при давлении воздуха в них 0,02- 0,05 кгс/см2.

т

2j

к компрессору,

bJjg--b J ц/ I
