Механизм установки валков окалиноломателя Советский патент 1976 года по МПК B21B45/04

3

выходит из маховика, закреплен указатель 23 величины зазора между гибочными и опорными роликами на шкале 24.

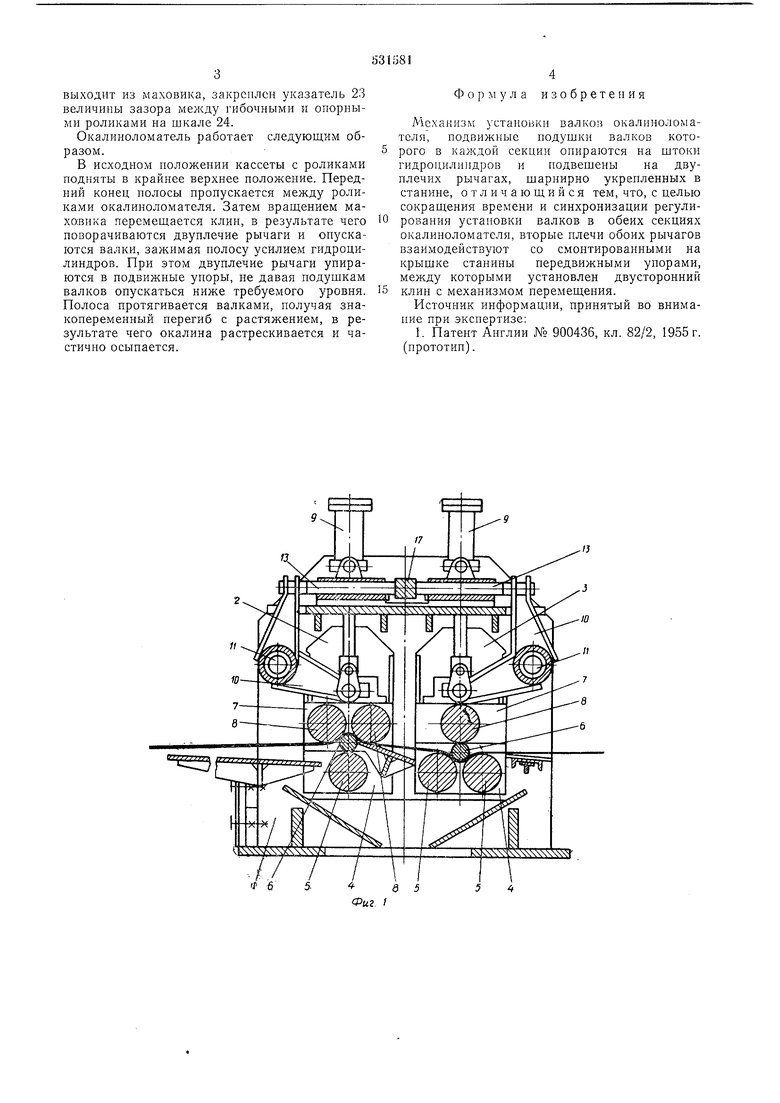

Окалиноломатель работает следующим образом.

В исходном положении кассеты с роликами подняты в крайнее верхнее положение. Передний конец полосы пропускается между роликами окалиноломателя. Затем вращением маховика перемещается клин, в реззльтате чего поворачиваются двуплечие рычаги и опускаются валки, зажимая нолосу усилием гидроцилиндров. При этом двуплечие рычаги упираются в подвижные упоры, не давая подушкам валков опускаться ниже требуемого уровня. Полоса протягивается валками, получая знакопеременный перегиб с растяжением, в результате чего окалина растрескивается и частично осыпается.

Формула изобретения

Механизм устаноики валков окалиноломателя, подвижные нодушки валков которого в каждой секции опираются на штоки гидроцилиндров и подвешены на двуплечих рычагах, шарнирно укрепленных в станине, отличающийся тем, что, с целью сокращения времени и синхронизации регулирования установки валков в обеих секциях окалиноломателя, вторые нлечи обоих рычагов взаимодействуют со смонтированными на крышке станины передвижными упорами, между которыми установлен двусторонний клин с механизмом перемещения.

Источник информации, принятый во внимание при экспертизе:

1. Патент Англии № 900436, кл. 82/2, 1955г. (прототип).

5 4

Фиг.2 IS
