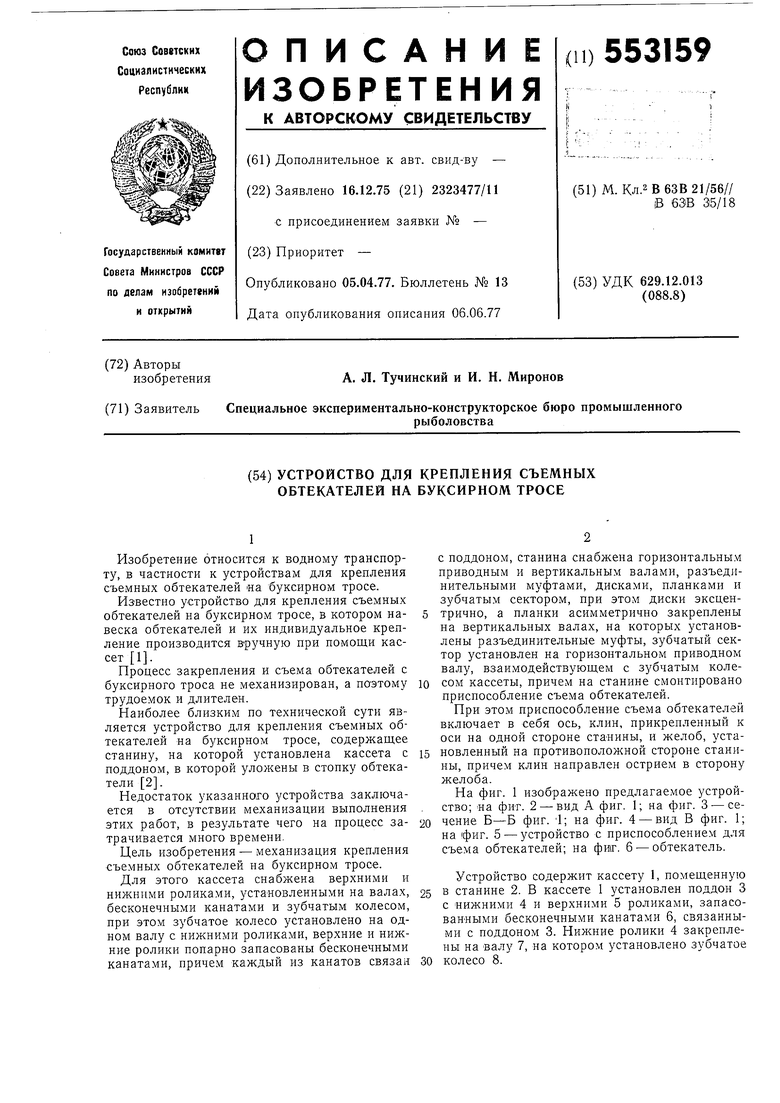

Устройство для крепления съемных обтекателей на буксирном тросе Советский патент 1977 года по МПК B63B21/56 B63B35/18

1

Изобретение относится к водному транспорту, в частности к устройствам для крепления съемных обтекателей «а буксирном тросе.

Известно устройство для крепления съемных обтекателей на буксирном тросе, в котором навеска обтекателей и их индивидуальное крепление производится вручную при помощи кассет 1.

Процесс закрепления и съема обтекателей с буксирного троса не механизирован, а поэтому трудоемок и длителен.

Паиболее близким по технической сути является устройство для крепления съемных обтекателей на буксирном тросе, содержащее станину, на которой установлена кассета с поддоном, в которой уложены в стопку обтекатели 2.

Недостаток указанного устройства заключается в отсутствии механизации выполнения этих работ, в результате чего на процесс затрачивается много времени.

Цель изобретения - механизация крепления съемных обтекателей на буксирном тросе.

Для этого кассета снабжена верхними и нижними роликами, установленными на валах, бесконечными канатами и зубчатым колесом, при этом зубчатое колесо установлено на одном валу с нижними роликами, верхние и нижние ролики попарно запасованы бесконечными канатами, причем каждый из канатов связан

с поддоном, станина снабжена горизонтальным приводным и вертикальным валами, разъединительными муфтами, дисками, планками и зубчатым сектором, при этом диски эксцентрично, а планки асимметрично закреплены на вертикальных валах, на которых установлены разъединительные муфты, зубчатый сектор установлен на горизонтальном приводном валу, взаимодействующем с зубчатым колесом кассеты, причем на станине смонтировано приспособление съема обтекателей.

При этом приспособление съема обтекателей включает в себя ось, клин, прикрепленный к оси на одной стороне станины, и желоб, установленный на противоположной стороне станины, причем клин направлен острием в сторону желоба.

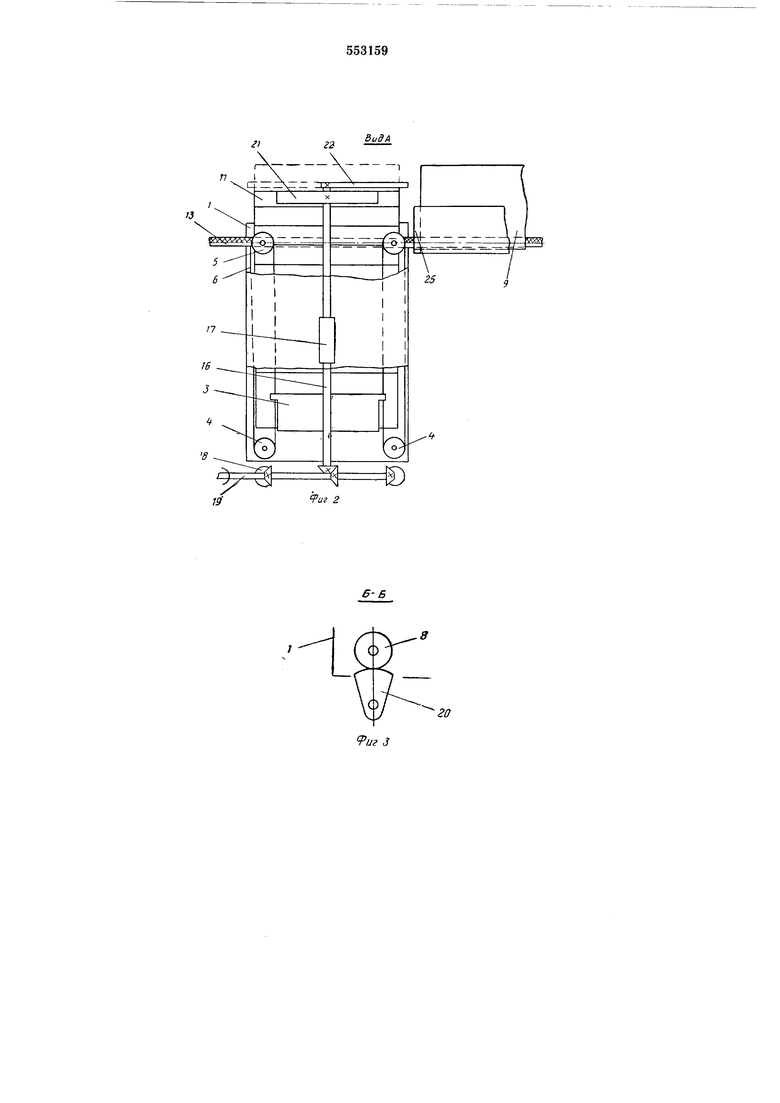

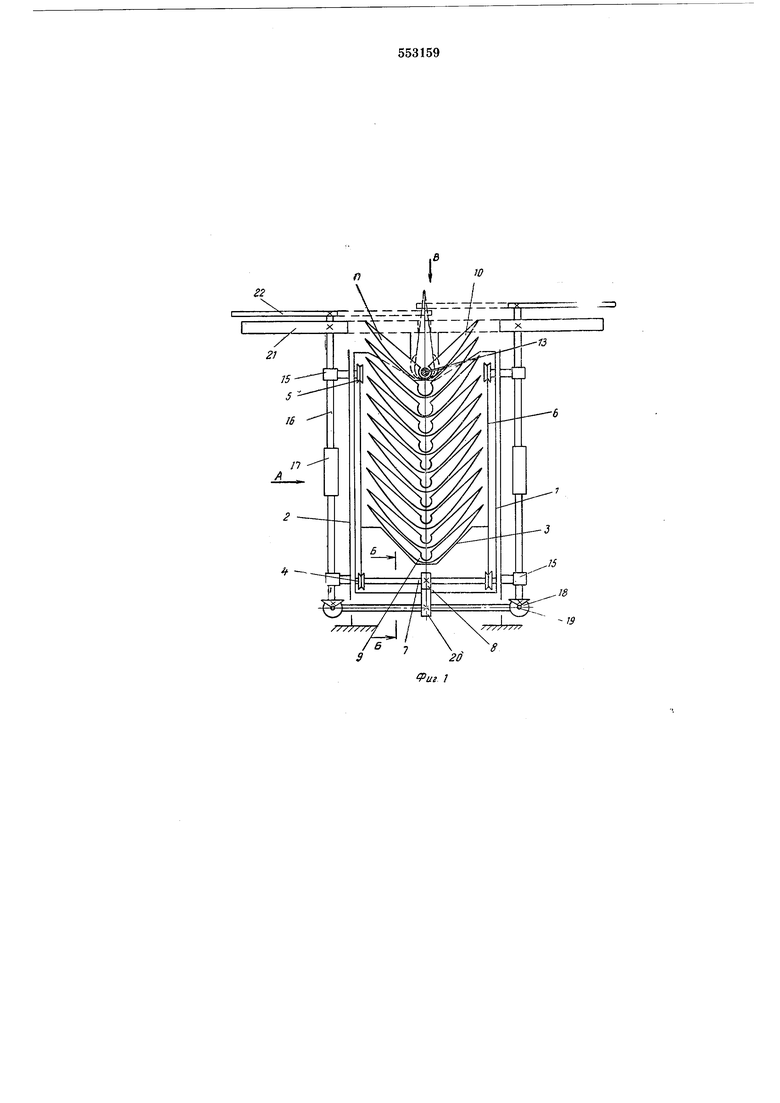

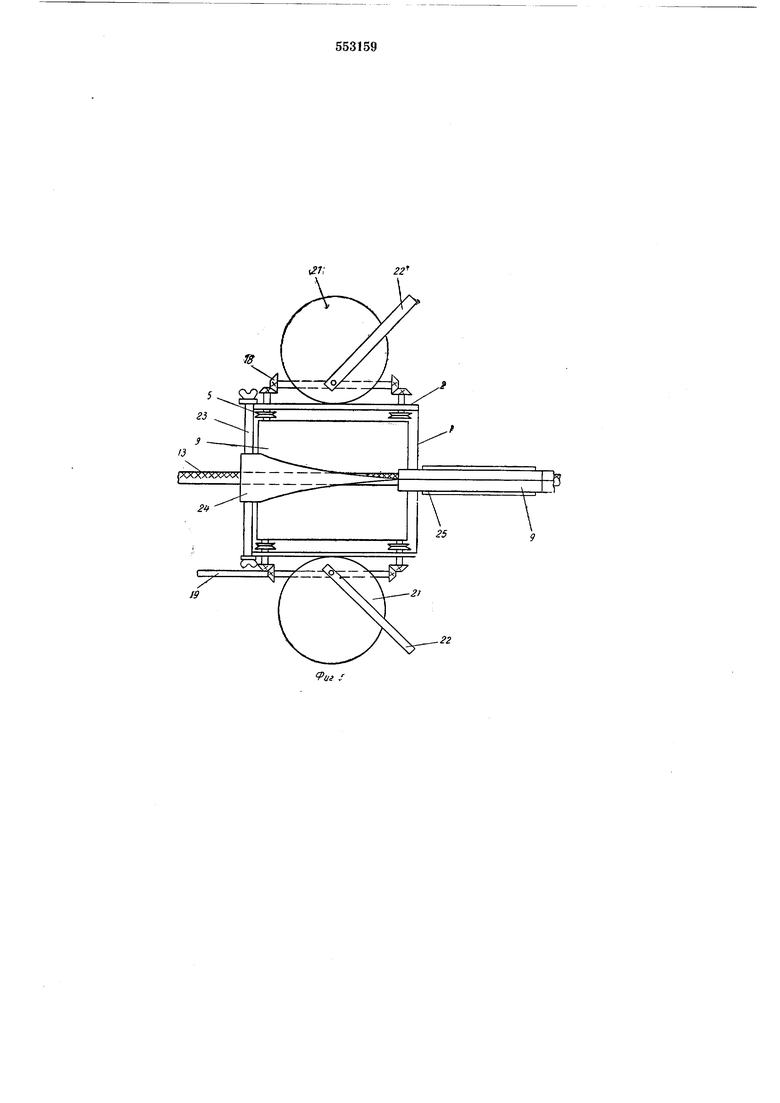

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - вид А фиг. 1; на фиг. 3 - сечение Б-Б фиг. 1; на фиг. 4 - вид В фиг. 1; на фиг. 5 - устройство с приспособлением для съема обтекателей; на фнг. 6 - обтекатель.

Устройство содержит кассету 1, помещенную в станине 2. В кассете 1 установлен поддон 3 с нижними 4 и верхними 5 роликами, запасованными бесконечными канатами 6, связанными с поддоном 3. Нижние ролики 4 закреплены на валу 7, на котором установлено зубчатое колесо 8.

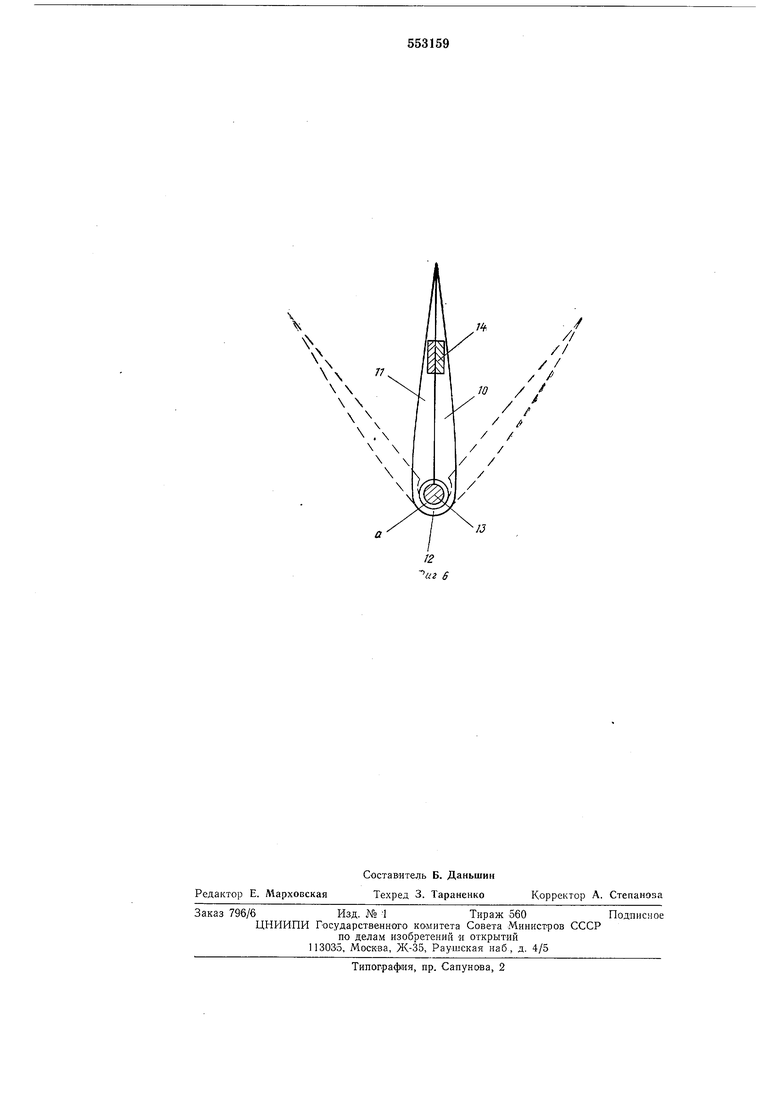

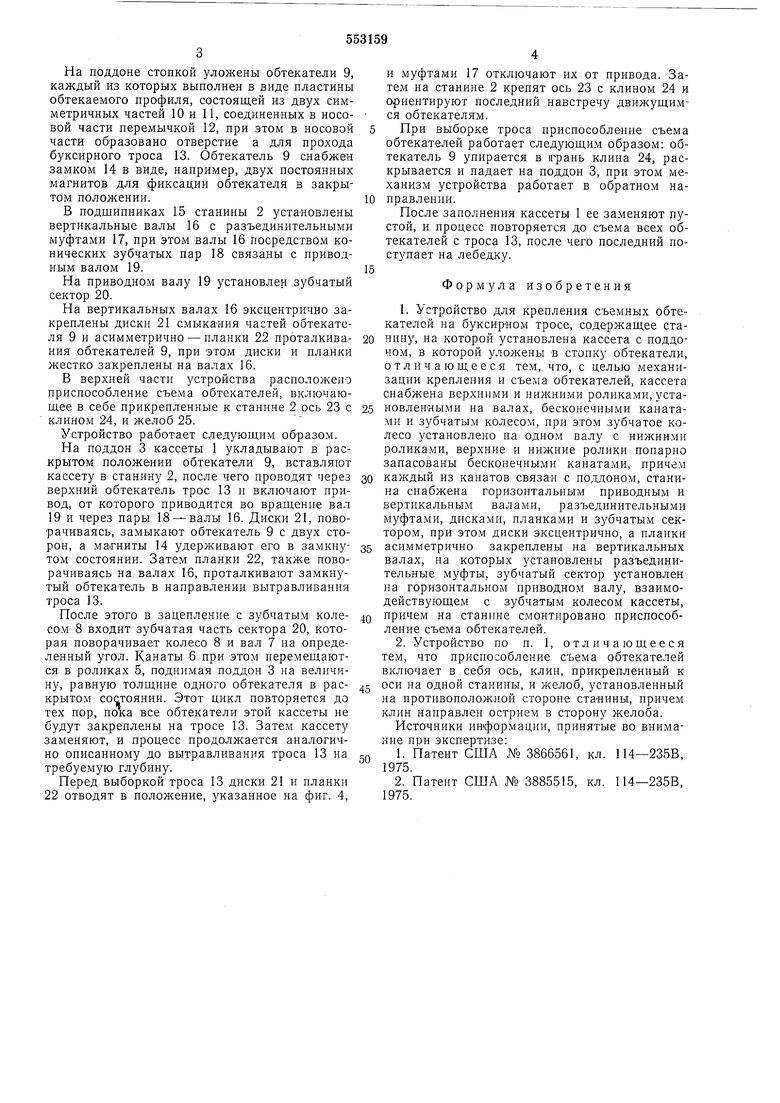

На поддоне стопкой уложены обтекатели 9, каждый из которых выполнен в виде пластины обтекаемого профиля, состояш;ей из двух симметрнчных частей 10 и 11, соединенных в носовой части .перемычкой 12, при этом в носовой части образовано отверстие а для прохода буксирного троса 13. Обтекатель 9 снабжен замком 14 в виде, например, двух постоянных магнитов для фиксации обтекателя в закрытом положении.

В подшипниках 15 станины 2 уста«овлены вертикальные валы 16 с разъединительными муфтами 17, при этом валы 16 посредством конических зубчатых пар 18 связаны с приводным валом 19.

На приводном валу 19 установлен зубчатый сектор 20.

На вертикальных валах 16 эксцентрично закреплены диски 21 смыкания частей обтекателя 9 и асимметрично - планки 22 проталкивания обтекателей 9, при этом диски и планки жестко закреплены на валах 16.

В верхней части устройства расположено приспособление съема обтекателей, включающее в себе прикрепленные к станине 2 ось 23 с клином 24, и желоб 25.

Устройство работает следующим образом.

На поддон 3 кассеты 1 укладывают в раскрытом положении обтекатели 9, вставляют кассету в станину 2, после чего проводят через верхний обтекатель трос 13 и включают привод, от которого приводится во вращение вал 19 и через пары 18 валы 16. Диски 21, поворачиваясь, замыкают обтекатель 9 с двух сторон, а магниты 14 удерживают его в замкнутом состоянии. Затем планки 22, также поворачиваясь на валах 16, проталкивают замкнутый обтекатель в направлении вытравливания троса 13.

После этого в зацепление с зубчатым колесом 8 входит зубчатая часть сектора 20, которая поворачивает колесо 8 и вал 7 на определенный угол. Канаты 6 при этом перемещаются в роликах 5, поднимая поддон 3 на величину, равную толщине одного обтекателя в раскрытом состоянии. Этот цикл повторяется до тех пор, пока все обтекатели этой кассеты не будут закреплены на тросе 13. Затем кассету заменяют, и процесс продолжается аналогично описанному до вытравливания троса 13 на требуемую глубину.

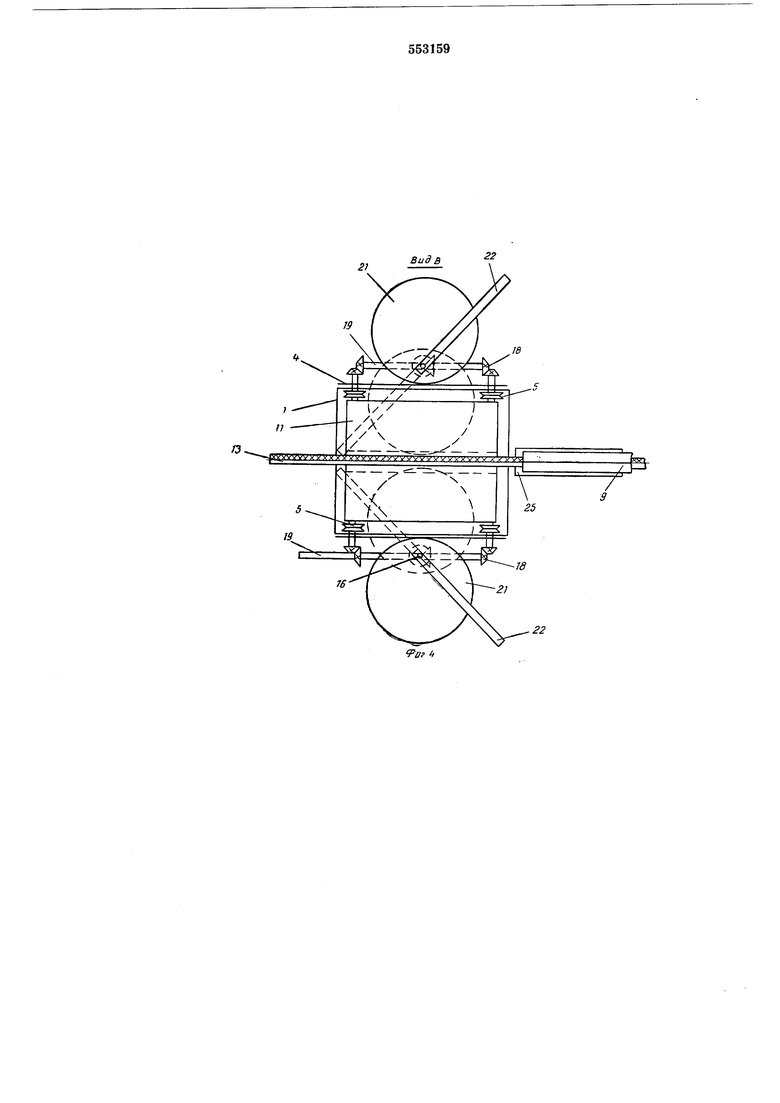

Перед выборкой троса 13 диски 21 и планки 22 отводят в положение, указанное на фиг. 4,

и муфтами 17 отключают их от привода. Затем на станине 2 крепят ось 23 с клином 24 и ориентируют последний навстречу движущимся обтекателям.

При выборке троса приспособлепие съема обтекателей работает следующим образом: обтекатель 9 упирается в грань клина 24, раскрывается и падает на поддон 3, при этом механизм устройства работает в обратном направлении.

После заполнения кассеты 1 ее заменяют пустой, и процесс повторяется до съема всех обтекателей с троса 13, после чего последний поступает на лебедку.

Формула изобретения

1.Устройство для крепления съемных обтекателей на буксирном тросе, содержащее станину, на которой установлена кассета с поддоном, в которой уложены в стопку обтекатели, отличающееся тем, что, с целью механизации крепления и съема обтекателей, кассета снабжена верхними и нижними роликами, установленными на валах, бесконечными канатами и зубчатым колесом, при этом зубчатое колесо установлено на одном валу с нижними роликами, верхние и нижние ролики попарно запасованы бесконечными канатами, причем каждый из канатов связаи с поддоном, станина снабжена горизонтальным приводным и вертикальным валами, разъединительными муфтами, дисками, планками и зубчатым сектором, при этом диски эксцентрично, а планки асимметрично закреплены на вертикальных валах, на которых установлены разъединительные муфты, зубчатый сектор установлен на горизонтальном приводном валу, взаимодействующем с зубчатым колесом кассеты, причем на станине смонтировано приспособление съема обтекателей.

2.Устройство по п. 1, отличающееся тем, что приспособление съема обтекателей включает в себя ось, клин, прикрепленный к оси на одной станины, и желоб, установленный на противоположной стороне ста«ины, причем клин направлен острием в сторону желоба.

Источники информации, принятые во внимание при экспертизе:

1.Патент США № 3866561, кл. 114-235В, 1975.

2.Патент США № 3885515, кл. 114-235В, 1975.
