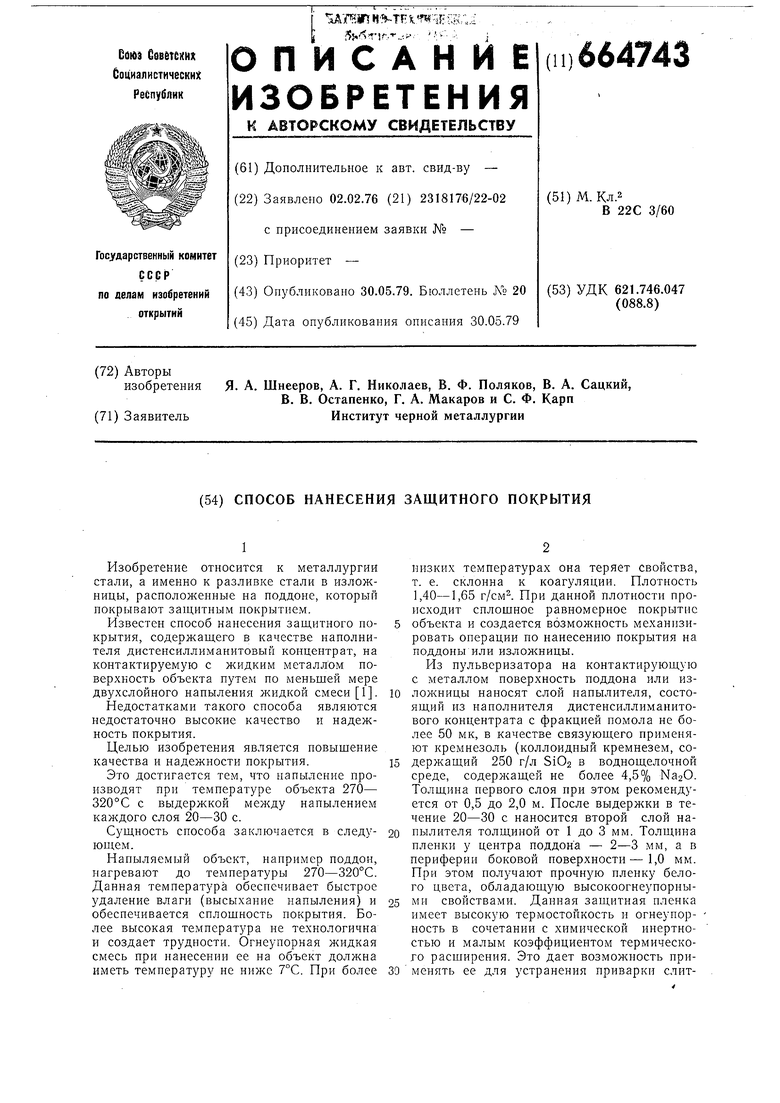

Способ нанесения защитного покрытия Советский патент 1979 года по МПК B22C3/00

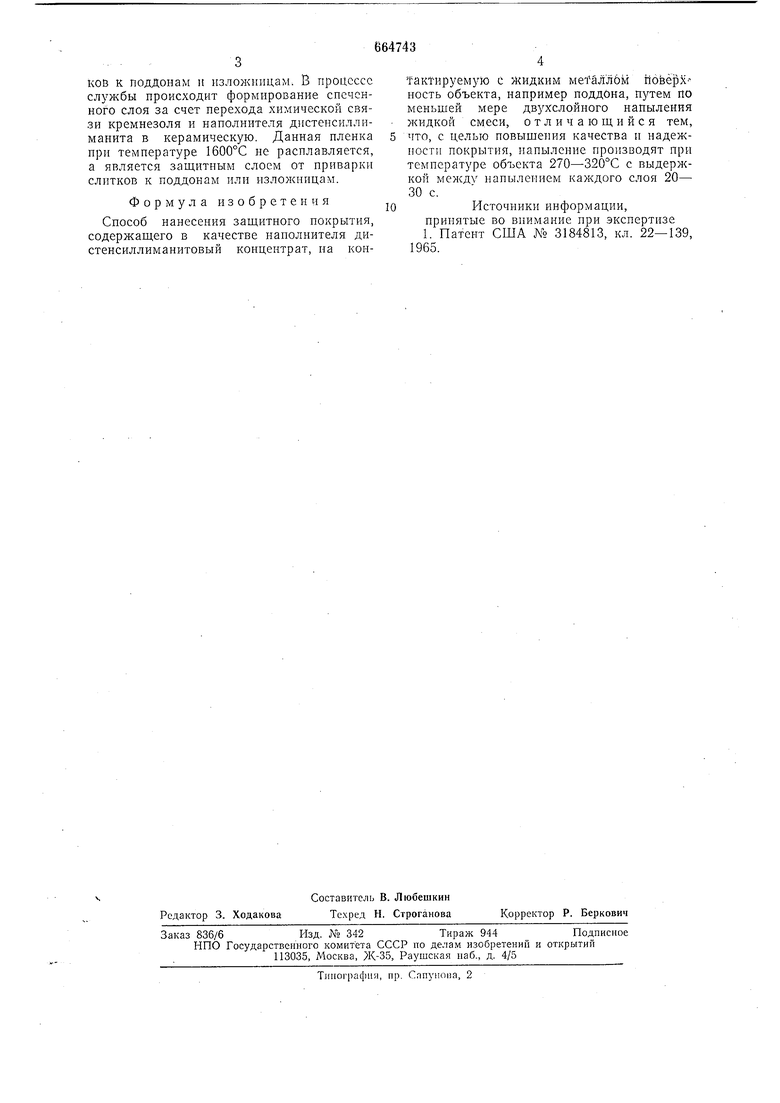

3 ков к поддонам и изложницам. В процессе службы происходит формирование спеченного слоя за счет перехода химической связи кремнезоля и наполнителя дистенсилли-манита в керамическую. Данная пленка5 при температуре 1600°С не расплавляется, а является защитным слоем от приварки слитков к поддонам или изложницам. Формула изобретения Способ нанесения защитного покрытия, содержащего в качестве наполнителя дистенсиллиманитовый концентрат, па кон4тактируем Ю с жидким меТаЛлбМ Поверх-ноеть объекта, например поддОна, путем по меньшей мере двухслойного напыления жидкой смеси, отличающийся тем, что, с целью повышения качества и иадежнести покрытия, напыление производят при температуре объекта 270-320°С с выдержкой между напылением каждого слоя 20- Источиики информации. принятые во внимание при экспертизе 1. Патент США № 3184813, кл. 22-139, 1965.
