Известны подставки для обжига тонкостенных полых керамических изделий, у которых стенки с внутренней стороны снабжены выступами для установки обжигаемых изделий.
Конструкция известных подставок имеет такую форму, которая не позволяет изготовлять их тонкостенными, что приводит к некачественному обжигу изделий.
Особенность описываемой подставки заключается в том, что она выполнена в форме блюдца и снабжена на верхней кромке обращенным внутрь 6ypTOiM, образующим кольцевую площадку, на которую устанавливается обжигаемое изделие. Такая конструкция подставки повыщает ее лсесткость, уменьщает расход материала на изготовление подставки и дает возможность повысить качество обжига керамических тонкостенных изделий.

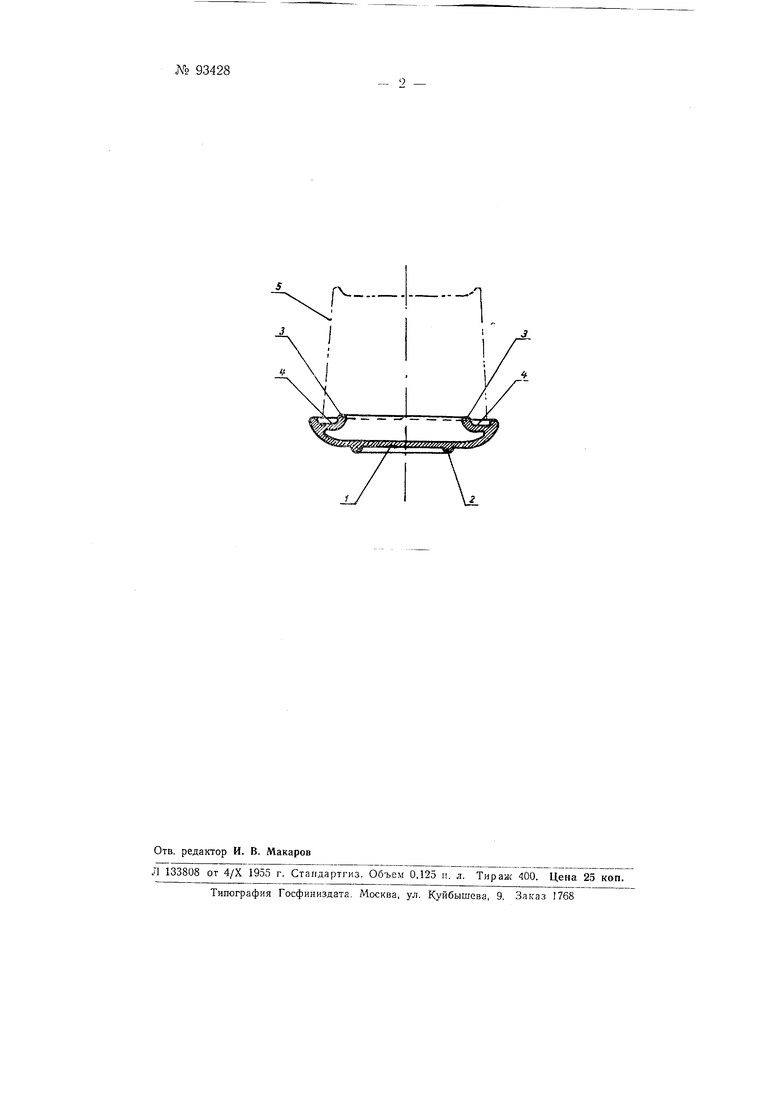

На чертеже подставка изображена в разрезе.
Корпус / подставки выполнен в форме обычного блюдца. В нижней
части корпус снаожен кольцеооразным выступом 2, при помощи которого подставка устанавливается в обжигательной печи. В верхней части корпус снабжен обращенным внутрь буртом 3, образующим 1чольцевую площадку 4, на которую устанавливают обжигаемое изделие 5. Для создания более нормального режима обжига тонкостенных полых керамических изделий стенки корпуса 1 и бурта 3 следует изготовлять толщиной, приблизительно равной толщине стенок обжигаемого изделия.
Предмет изобретения
Подставка для обжига тонкостенных полых керамических изделий, отличающаяся тем, что, с целью увеличения жесткости подставки и уменьщения ее веса, она выполнена в форме блюдца, снабженного на верхней кромке обращенным внутрь буртом, образующил кольцевую площадку для установки изделия.
