УСТАНОВКА ДЛЯ НАНЕСЕНИЯ ГРУНТОВОЧНОГО СЛОЯ НА НАРУЖНУЮ ПОВЕРХНОСТЬ ТРУБ Советский патент 1972 года по МПК F16L59/14

Изобретение относится области строительства трубопроводов и касается установки для нанесения грунтовочного на наружную повердность труб.

Известна установка для нанесения грунтовочного слоя, включающая накооитачьные бункеры, рольган1г, устройства для нагрева и термической очистки, устройство для последующей ,ме.хан1ической очистки, имеющее ка,меру, устройство для нанесения изоляции, приема и сброса труб, -стенды гото.вой продукции и систе.му автоматики.

Недостатками этой установки, являются низкое качество грунтовки труб и небольшая производительность.

Целью изобретения является повышение качества грунтовки т,руб и увеличение прОИз-в од и т бл ь Н ос т и ус т а Н ов к и.

Для этого между устройством для механг ческой очистки и устройством приема и сброса труб установлен .механизм прижи.ма труб к .роликоолорам рольганга, выполненный с установленным с возможностью перемещения по колОНне, размещенной в камере устройства для нанесения изоляции, .хобото-м. На свободном конце хобота установлен с возможностью поворота относительно вертикальной оси роликовый юлок. РоликоопОры рольганга выполнены в виде усеченных роликов, установленны.х с возможностью поворота вокруг вертикальной оси на станине камеры устройства для нанесения изоляции.

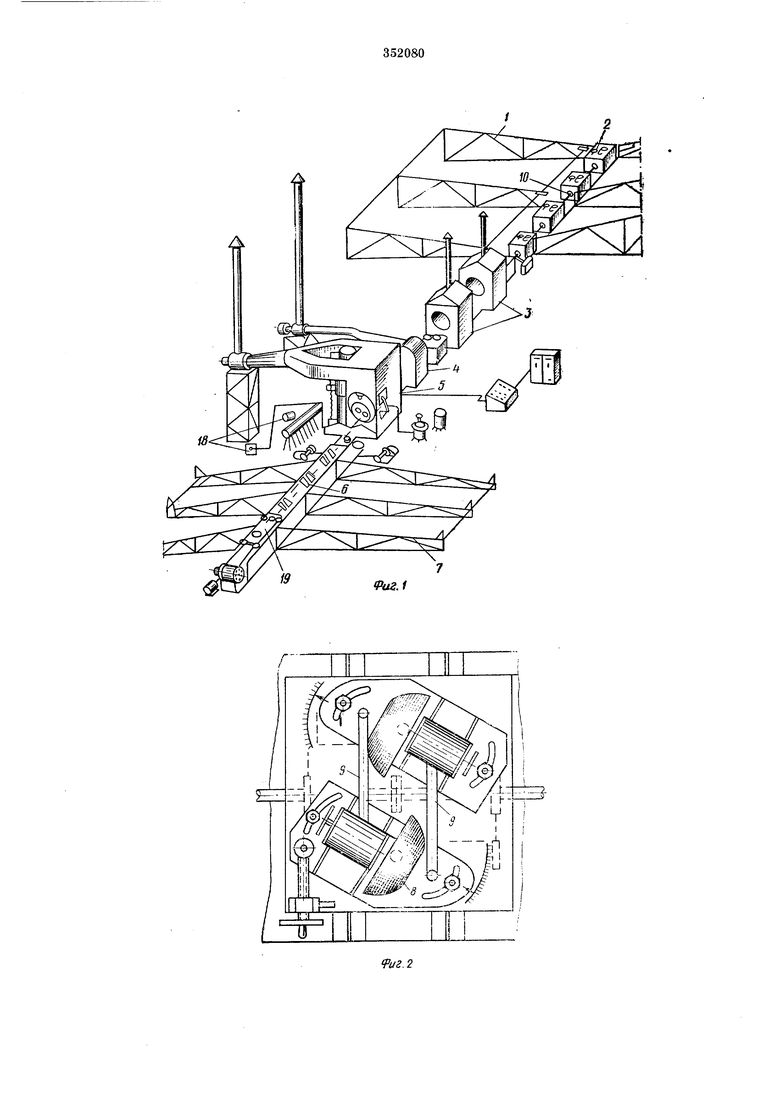

На фиг. 1 изображена установка, общий вид; на фиг. 2 - роликоопора рольганга; яН

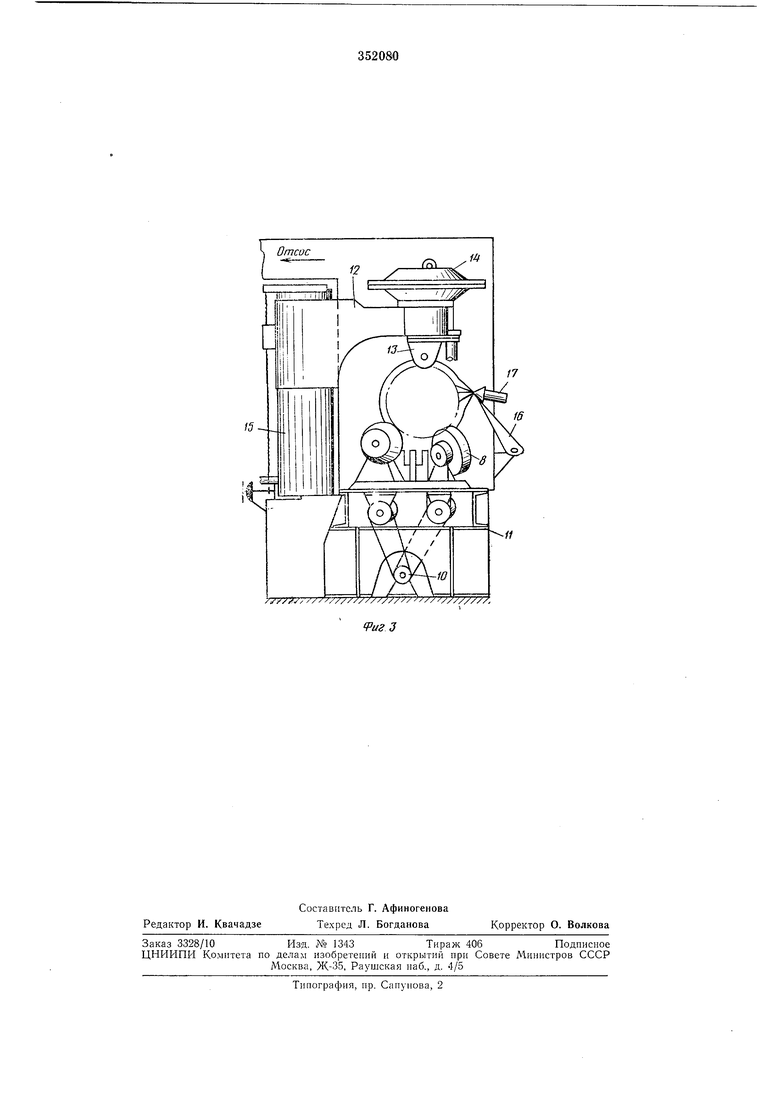

фиг. 3 - механизм .ма труб к последней роликоопоре рольганга.

Установка для нанесения грунтовочного слоя на наружную П01верхность труб включает накопительные |бункеры /, расположен-ные последовательно, рольганг 2, устройстве 3 для нагрева и термической очистки, устройство 4 для механической очистки, камеру 5 с устройством для нанесения изоляции и механизмом прижима труб, устройство 6

приема и сброса труб, а также стенды 7 готовой продукции.

Рольганг 2 оборудован полушаровыми усеченными роликами 8, соединенными между собой шарнирно стержнями 9. С центральным валом 10 ролики связаны промежуточными передачами.

В камере 5, раснолол енной на станине 11 .последней роликоопоры рольганга 2, размещен хобот 12, на cвoбoднoJM конце которого установлены роликовый блок 13, имеющий возможность поворачиваться .вокруг вертикальной оси, и пневмодиафрагма 14. Хобот 12 способен перемещаться вдоль колонны 15.

креплено устройство 17 для нанесения грунтовочного слоя.

Для подачи Х01ЛОДН01ГО воздуха от вентиляторов и орошения труб водой в летнее время установка 01борудована си стемой охлаждения 18.

Установка оснащена системой автоматики.

Работа установки осуществляется следующи.м о.бразом. Труба из наколительнопО бункера / автоматически сбрасывается на р ольган1г 2, с помощью которого она проводит нагрев и термическую очистку в устройстве 3 и механическую очистку в устройстве 4. Ко1гда труба ноступает в камеру 5 автоматически срабатывают механизм нрижима труб к рольгангу и устройство 17 для нанесения грунтовочного слоя. Роликовый блок 13 нрижимает Tpiy:6y « роликам 8 носледвей роликоолоры рольганта 2; перемещаясь, труба сво1бодным коицом укладывается на опорные ролики приемной тележки 19 и толкает ее. При перемещении, по механизму приема и сброса труба подвер;гается охлаждению потоками воздуха или, воды от системы 18.

П р е д М е т изобретения Установка для нанесения грунтовочного слоя На наружную поверхность , включающая накопительные бункеры, рольганг, устройство для награва и термической очистки, устройство -для последующей механической очи-стки, имеющее камеру, устройство для нанесения изоляций, устройство- приема и сброса труб, стенды готовой продукции и

систему автоматиюи, отличающаяся тем, что, с адлью повышения качества грунтовки труб и увеличения производительности, между устройством для механической очИСТсКИ и устройством приема и сброса труб установлен механизм прижима труб К роликоопорам рольганга, выполненный с установленным с возможностью перемещения по коланне, размещенной в KaAiepe устройства для нанесения изоляции, хоботом, на свободном конце

которОГО установлен с возможностью поворота отнООительно вертикальной оси роликовый блок, а роликоопоры рольганга выполнены в виде усеченных роликов, установленных € возможностью поворота верти,кальной оси на станине камеры устройства для нанесении .
