Линия нанесения антикоррозионной изоляции труб Советский патент 1990 года по МПК F16L58/12

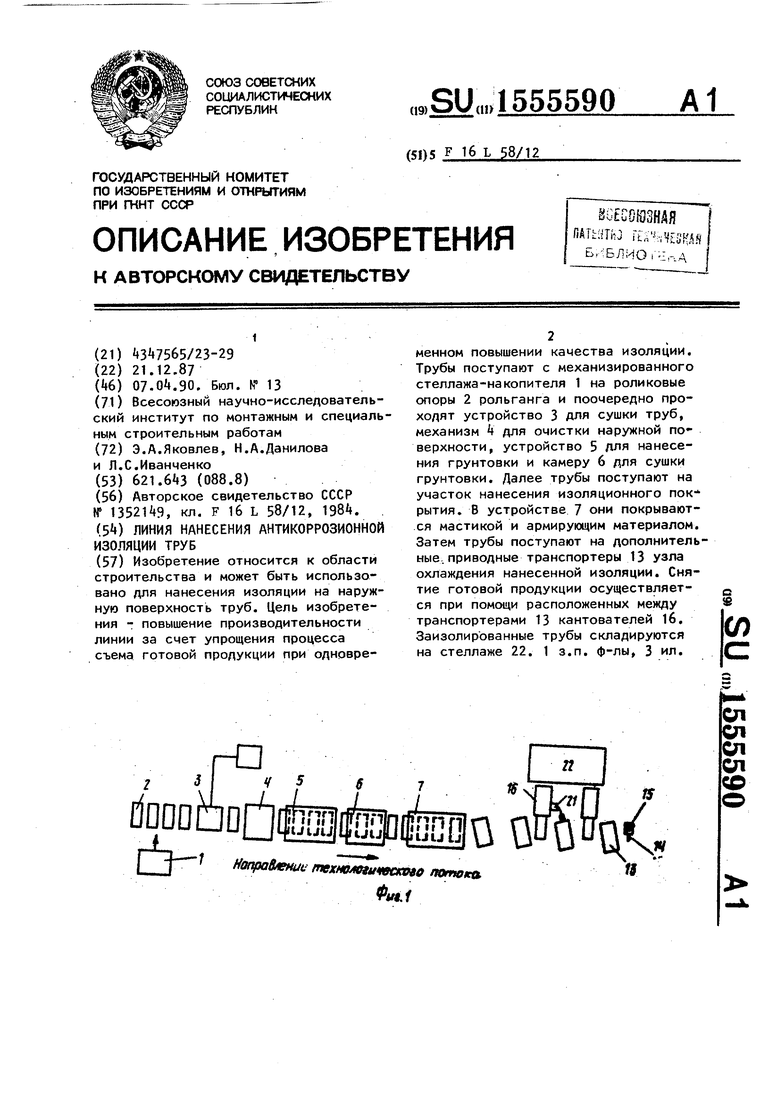

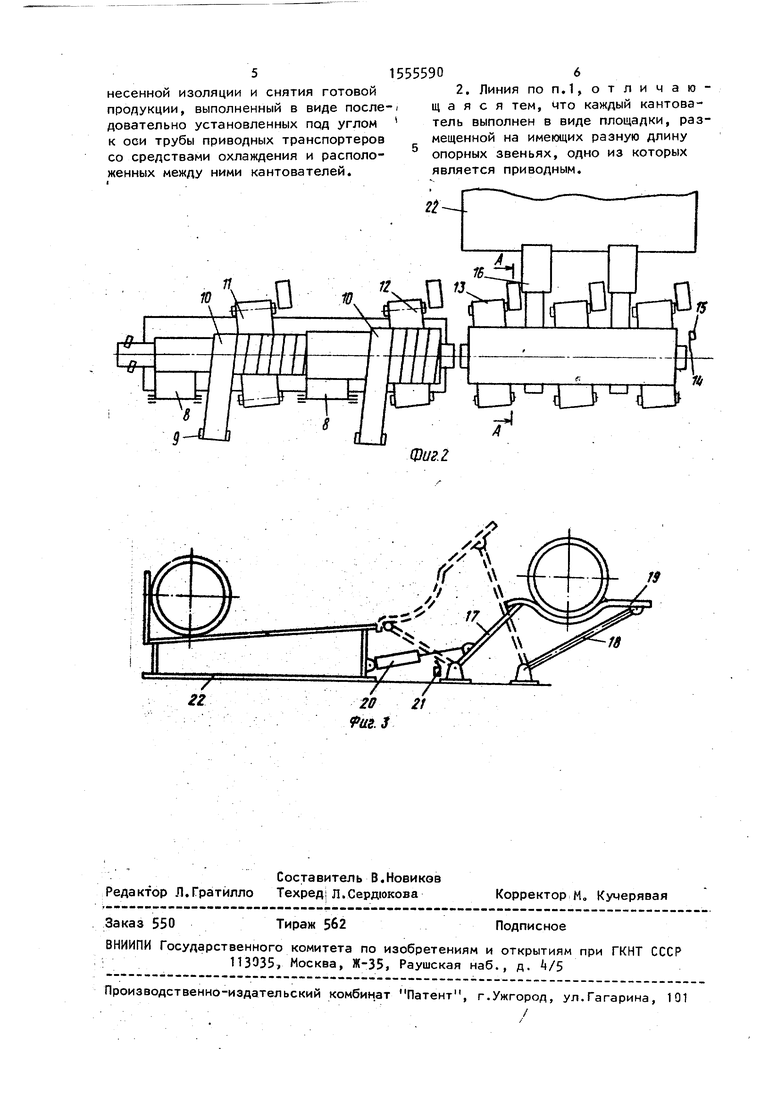

Изобретение относится к области строительства и может быть использовано для нанесения изоляции на наружную поверхность труб. Цель изобретения - повышение производительности линии за счет упрощения процесса съема готовой продукции при одновременном повышении качества изоляции. Трубы поступают с механизированного стеллажа-накопителя 1 на роликовые опоры 2 рольганга и поочередно проходят устройство 3 для сушки труб, механизм 4 для очистки наружной поверхности, устройство 5 для нанесения грунтовки и камеру 6 для сушки грунтовки. Далее трубы поступают на участок нанесения изоляционного покрытия. В устройстве 7 они покрываются мастикой и армирующим материалом. Затем трубы поступают на дополнительные приводные транспортеры 13 узла охлаждения нанесенной изоляции. Снятие готовой продукции осуществляется при помощи расположенных между транспортерами 13 кантователей 16. Заизолированные трубы складируются на стеллаже 22. 1 з.п. ф-лы, 3 ил.
