(19)

(11)

1 557 085

(13)

(51)

МПК

B66C23/78(2000-01-01)

(21) (22)

Заявка

4401177, 1988-04-01

(22)

дата подачи заявки

1988-04-01

(45)

опубликовано

1990-04-15

(72)

авторы

Гуляев Анатолий ВасильевичНовокщенов Евгений ВасильевичБражников Вячеслав ИвановичЖарков Василий Семенович

(56)

Документы, цитированные в отчете о поиске

Аутригер подъемно-транспортной машины Советский патент 1990 года по МПК B66C23/78

Описание патента на изобретение SU1557085A1

Похожие патенты SU1557085A1

название	год	авторы	номер документа
Аутригер подъемно-транспортной машины	1985	Жарков Василий Семенович Гуляев Анатолий Васильевич Сабанаев Вадим Евгеньевич Горбунов Юрий Евгеньевич	SU1342871A1
Захватное устройство для изделий со штырем с фигурным концом	1989	Черкасов Виктор Васильевич Никифоров Виктор Константинович Климов Юрий Иванович	SU1659346A1
Машина для шовной электрической сварки	1986	Томашевский Ростислав Васильевич Чвертко Анатолий Иванович Оксенич Венедикт Васильевич Соколенко Виктор Сильвестрович Божко Вадим Николаевич Гребенчук Борис Петрович Косарев Анатолий Леонидович Самойлович Виталий Владимирович	SU1397223A1
БЕСКОЛЬЦЕВАЯ ПРЯДИЛЬНАЯ МАШИНА	1972	А. А. Барсуков, Р. М. Вал Ев, Б. А. Тюков, В. К. Зарубин, В. Т. Пастухов Т. Ш. Якупов Пензенский Научно Исследовательский Экспериментально Конструкторский Институт Дильных Машин	SU328757A1
Аутригер для подъемно-транспортной машины	1987	Жарков Василий Семенович Новокщенов Евгений Васильевич Толощук Олег Михайлович	SU1495275A1
Аутригер подъемно-транспортной машины	1985	Гуляев Анатолий Васильевич Жарков Василий Семенович	SU1257053A1
Аутригер грузоподъемной машины	1985	Гуляев Анатолий Васильевич Жарков Василий Семенович Горбунов Юрий Евгеньевич	SU1265132A1
БОКОВАЯ ОПОРА ДЛЯ ПОДЪЕМНО-ТРАНСПОРТНОЙ МАШИНЫ	2016	Шурыгин Виктор Александрович Ходяков Владимир Николаевич	RU2615843C1
Устройство для изменения расстояния между валками	1980	Петров Юрий Васильевич Миронов Юрий Михайлович Сиренко Владимир Михайлович Серман Борис Александрович Бойко Иван Петрович Кизуб Анатолий Степанович Нечипоренко Анатолий Ионович Нападайло Иван Трифонович	SU942843A1
Захватное устройство для грузов со штырем и фигурной головкой	1986	Гуляев Анатолий Васильевич Жарков Василий Степанович Горбунов Юрий Евгеньевич Сабанаев Вадим Евгеньевич	SU1525110A1

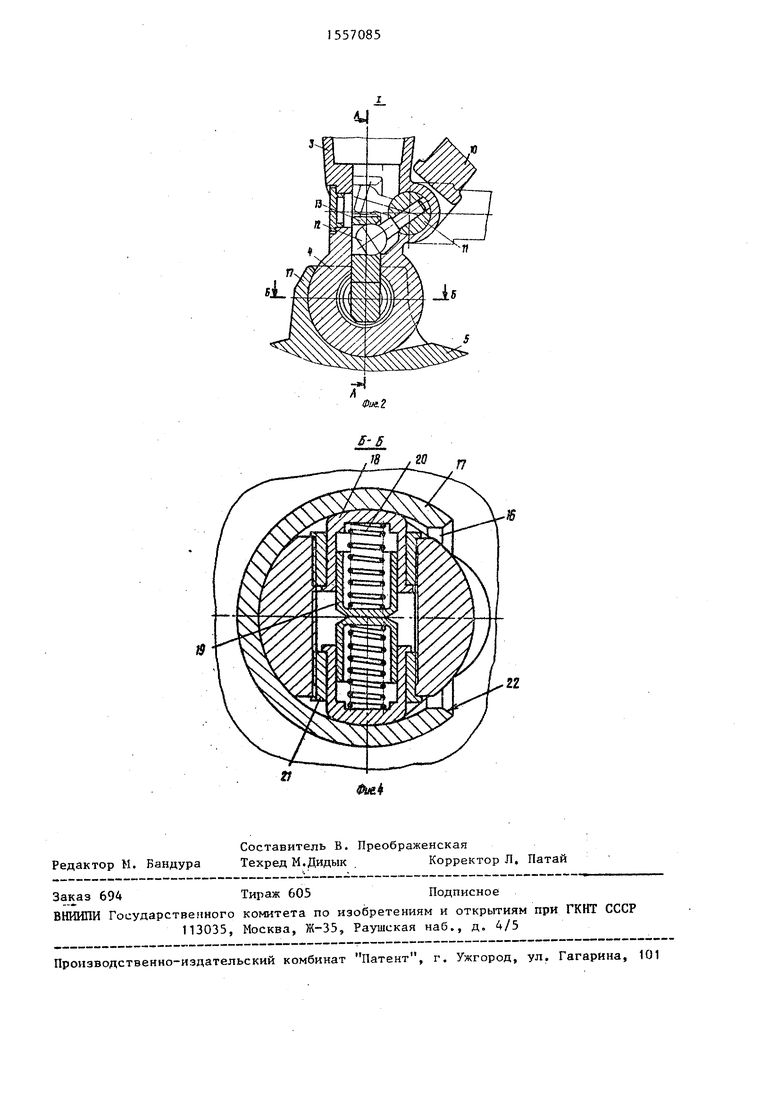

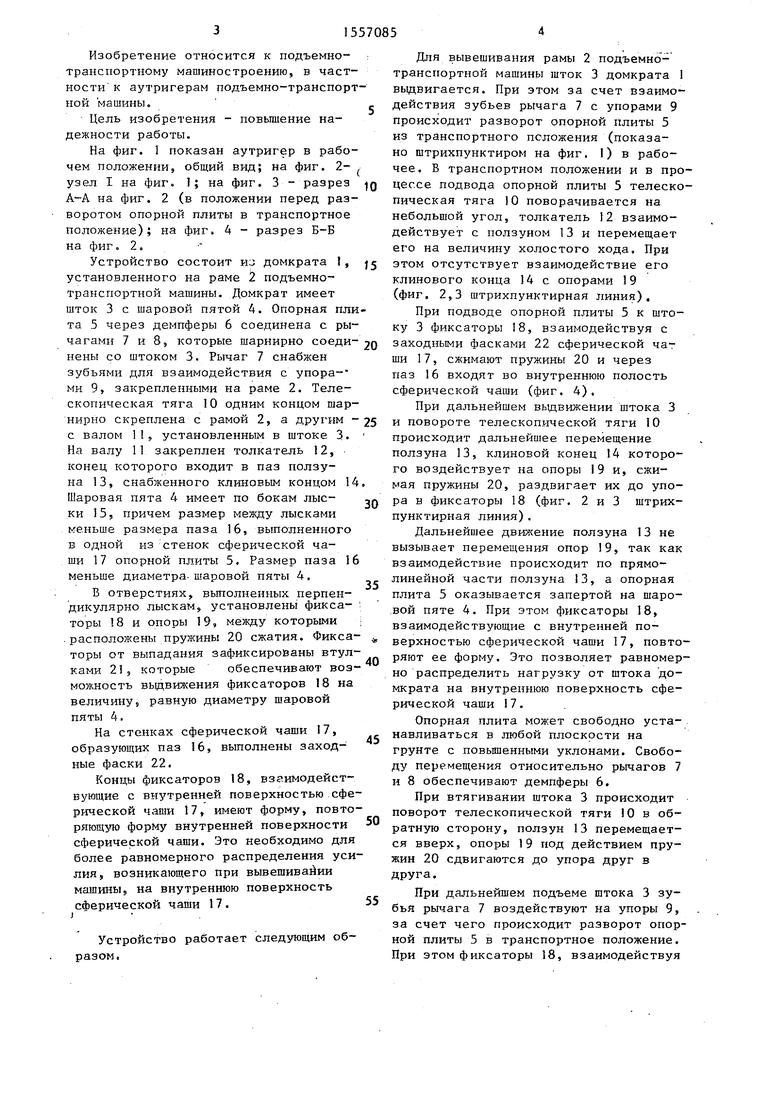

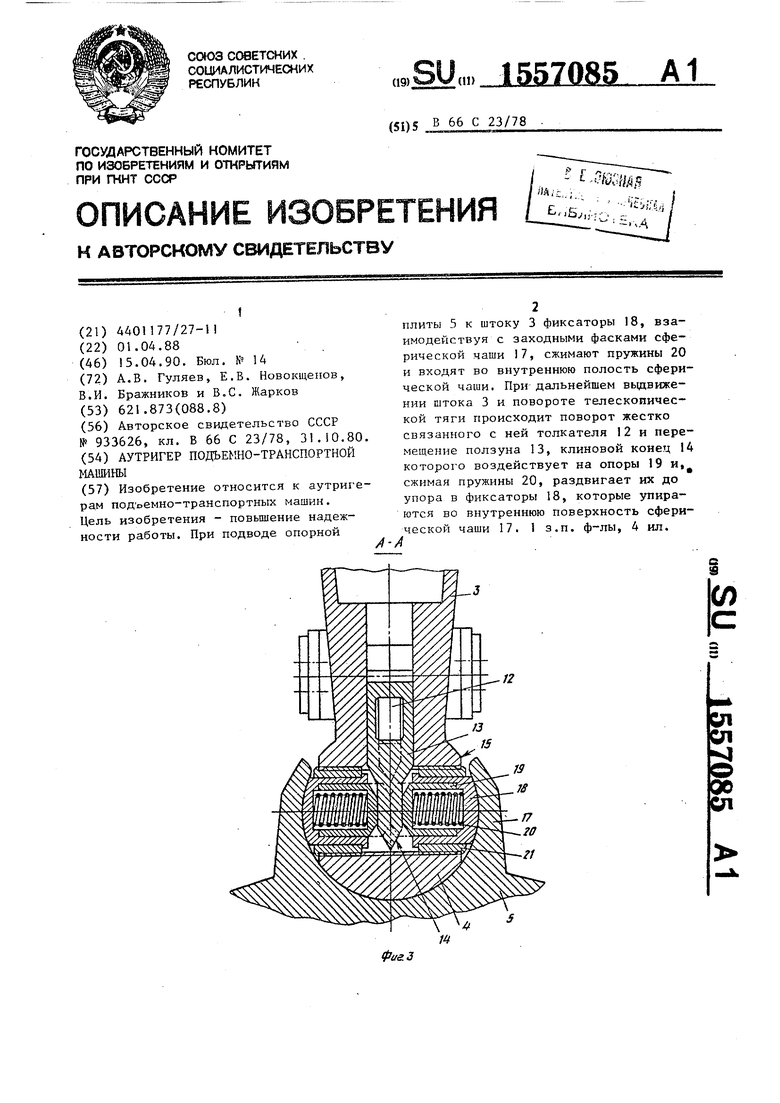

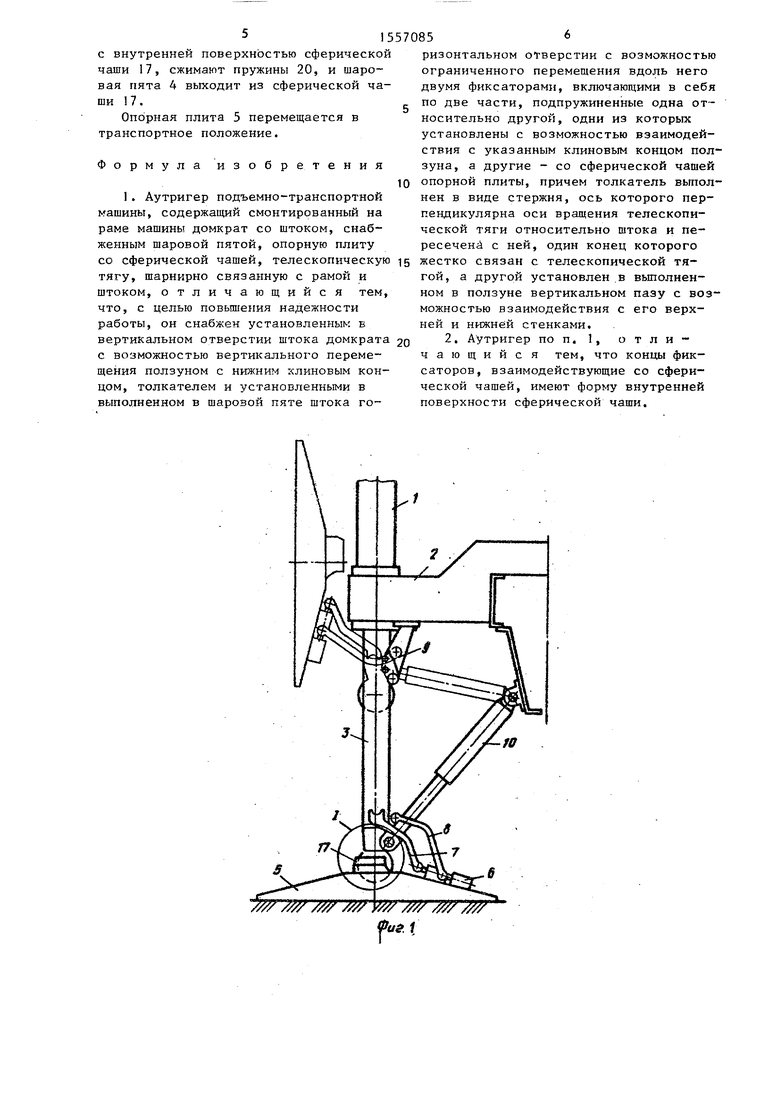

Иллюстрации к изобретению SU 1 557 085 A1

Реферат патента 1990 года Аутригер подъемно-транспортной машины

Изобретение относится к аутригерам подъемно-транспортных машин. Цель изобретения - повышение надежности работы. При подводе опорной плиты 5 к штоку 3 фиксаторы 18, взаимодействуя с заходными фасками сферической чаши 17, сжимают пружины 20 и входят во внутреннюю полость сферической чаши. При дальнейшем выдвижении штока 3 и повороте телескопической тяги происходит поворот жестко связанного с ней толкателя 12 и перемещение ползуна 13, клиновой конец 14 которого воздействует на опоры 19 и, сжимая пружины 20, раздвигает их до упора в фиксаторы 18, которые упираются во внутреннюю поверхность сферической чаши 17. 1 з.п.ф-лы, 4 ил.

Формула изобретения SU 1 557 085 A1

/%7 /ЯУ/Я7 //// У/// //// //// //// Фи&.

Документы, цитированные в отчете о поиске Патент 1990 года SU1557085A1

Аутригер для подъемно-транспортной машины	1980	Соболев Валериан Маркович Ходяков Владимир Николаевич Жарков Василий Семенович Плаксин Владимир Ильич Светлаков Юрий Геннадьевич Стариков Юрий Викторович Сабанаев Вадим Евгеньевич	SU933626A1
Приспособление для соединения пучка кисти с трубкою или втулкою, служащей для прикрепления ручки	1915	Кочетков Я.Н.	SU66A1

SU 1 557 085 A1

Авторы

Гуляев Анатолий Васильевич

Новокщенов Евгений Васильевич

Бражников Вячеслав Иванович

Жарков Василий Семенович

Даты

1990-04-15—Публикация

1988-04-01—Подача
