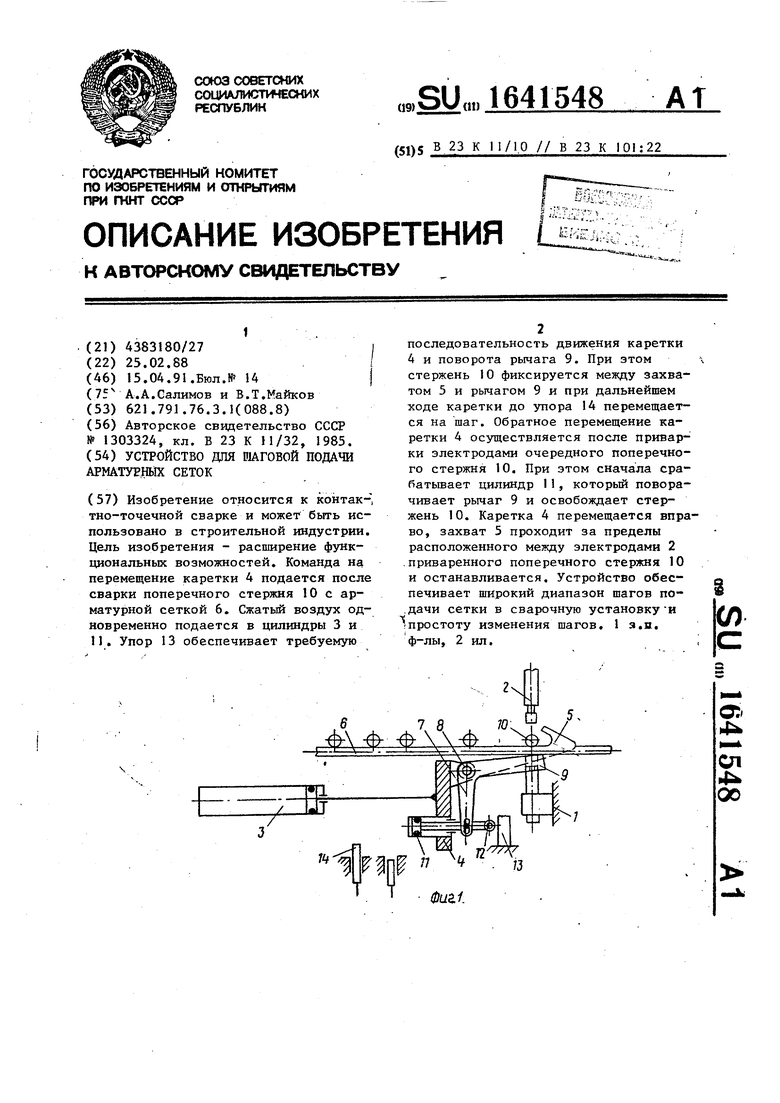

Устройство для шаговой подачи арматурных сеток Советский патент 1991 года по МПК B23K11/10 B23K101/22

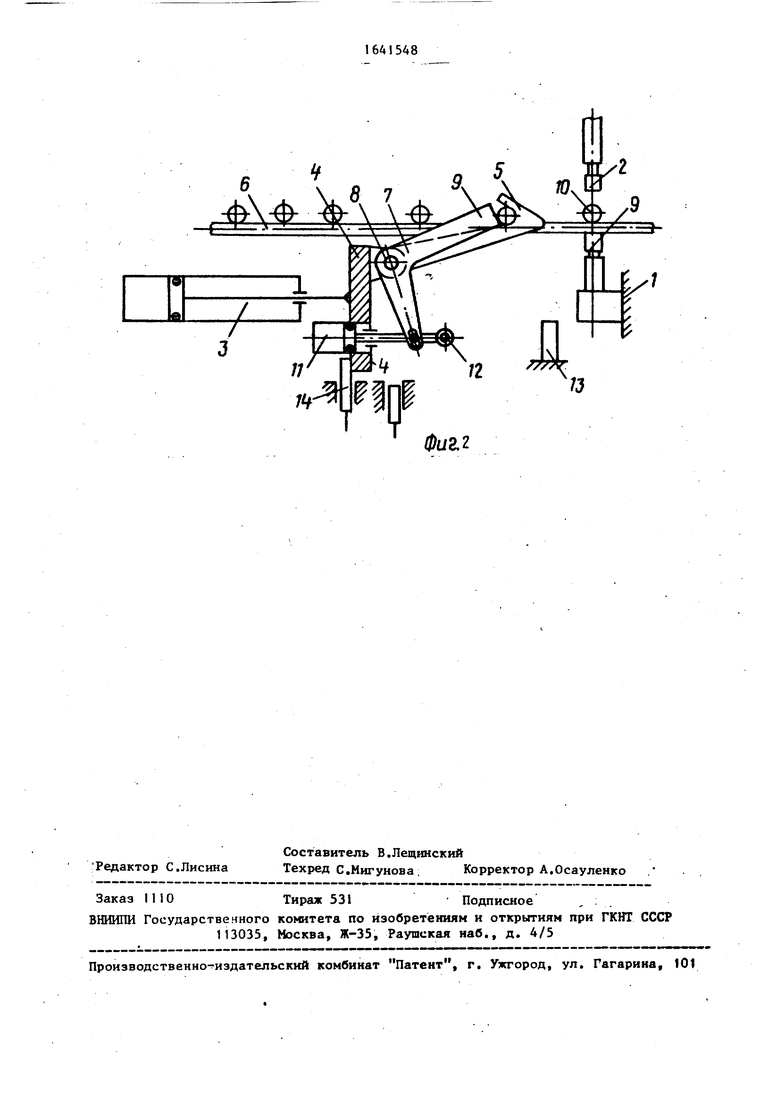

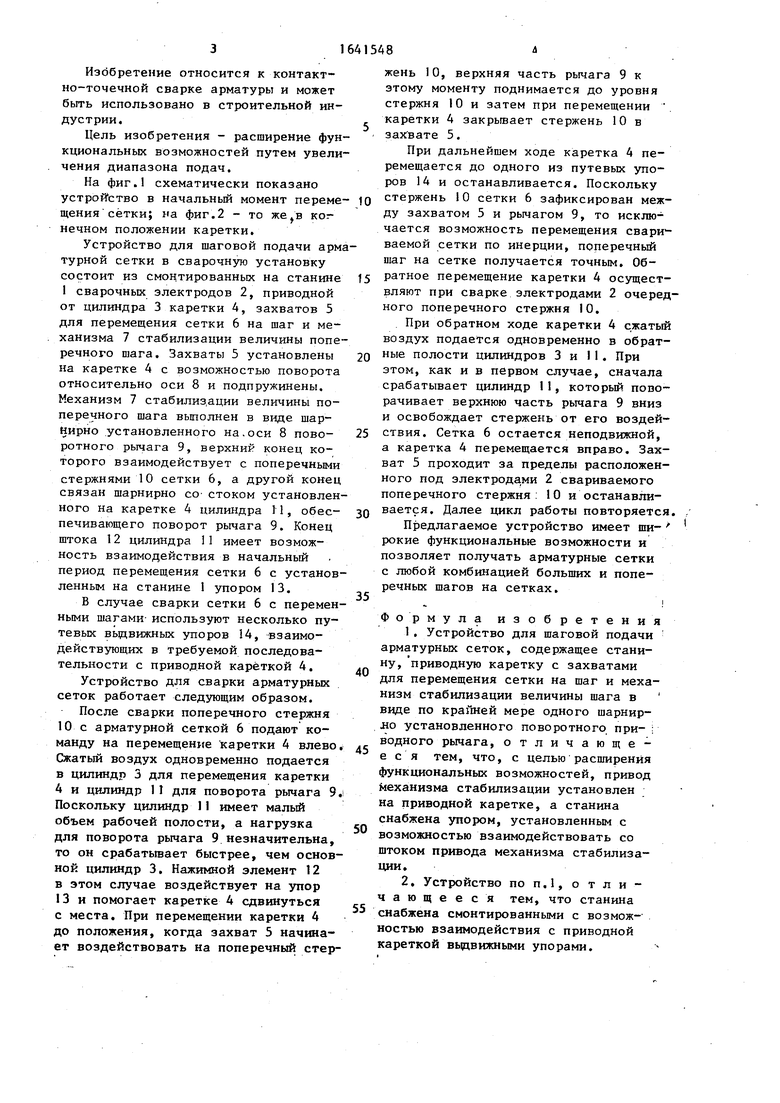

Изобретение относится к контак-, тно-точечной сварке и может быть использовано в строительной индустрии. Цель изобретения - расширение функциональных возможностей. Команда на перемещение каретки 4 подается после сварки поперечного стержня 10 с арматурной сеткой 6. Сжатый воздух одновременно подается в цилиндры 3 и 11. Упор 13 обеспечивает требуемую последовательность движения каретки 4 и поворота рычага 9. При этом стержень 10 фиксируется между захватом 5 и рычагом 9 и при дальнейшем ходе каретки до упора 14 перемещается на шаг. Обратное перемещение каретки 4 осуществляется после приварки электродами очередного поперечного стержня 10. При этом сначала срабатывает цилиндр 11, который поворачивает рычаг 9 и освобождает стержень 10. Каретка 4 перемещается вправо, захват 5 проходит за пределы расположенного между электродами 2 приваренного поперечного стержня 10 и останавливается. Устройство обеспечивает широкий диапазон шагов подачи сетки в сварочную установку и простоту изменения шагов. 1 з.н. ф-лы, 2 ил. (Л
