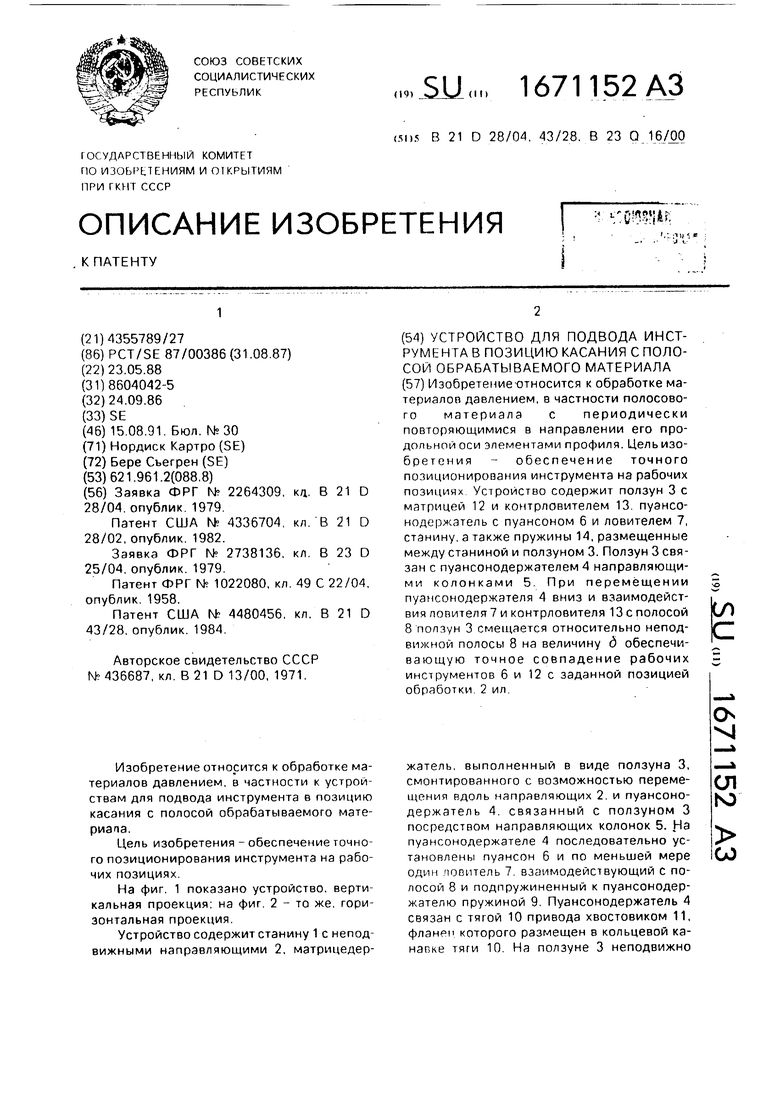

Устройство для подвода инструмента в позицию касания с полосой обрабатываемого материала Советский патент 1991 года по МПК B21D28/04 B21D43/28 B23Q16/00

О

VJ

Изобретение относится к обработке материалов давлением, в частности полосового материала с периодически повторяющимися в направлении его продольной оси элементами профиля. Цель изобретения - обеспечение точного позиционирования инструмента на рабочих позициях. Устройство содержит ползун 3 с матрицей 12 и контрловителем 13, пуансонодержатель с пуансоном 6 и ловителем 7, станину, а также пружины 14, размещенные между станиной и ползуном 3. Ползун 3 связан с пуансонодержателем 4 направляющими колонками 5. При перемещении пуансонодержателя 4 вниз и взаимодействия ловителя 7 и контрловителя 13 с полосой 8 ползун 3 смещается относительно неподвижной полосы 8 на величину δ, обеспечивающую точное совпадение рабочих инструментов 6 и 12 с заданной позицией обработки. 2 ил.

Изобретение относится к обработке материалов давлением, в частности к устройствам для подвода инструмента в позицию касания с полосой обрабатываемого мате- риапа.

Цель изобретения - обеспечение точного позиционирования инструмента на рабочих позициях.

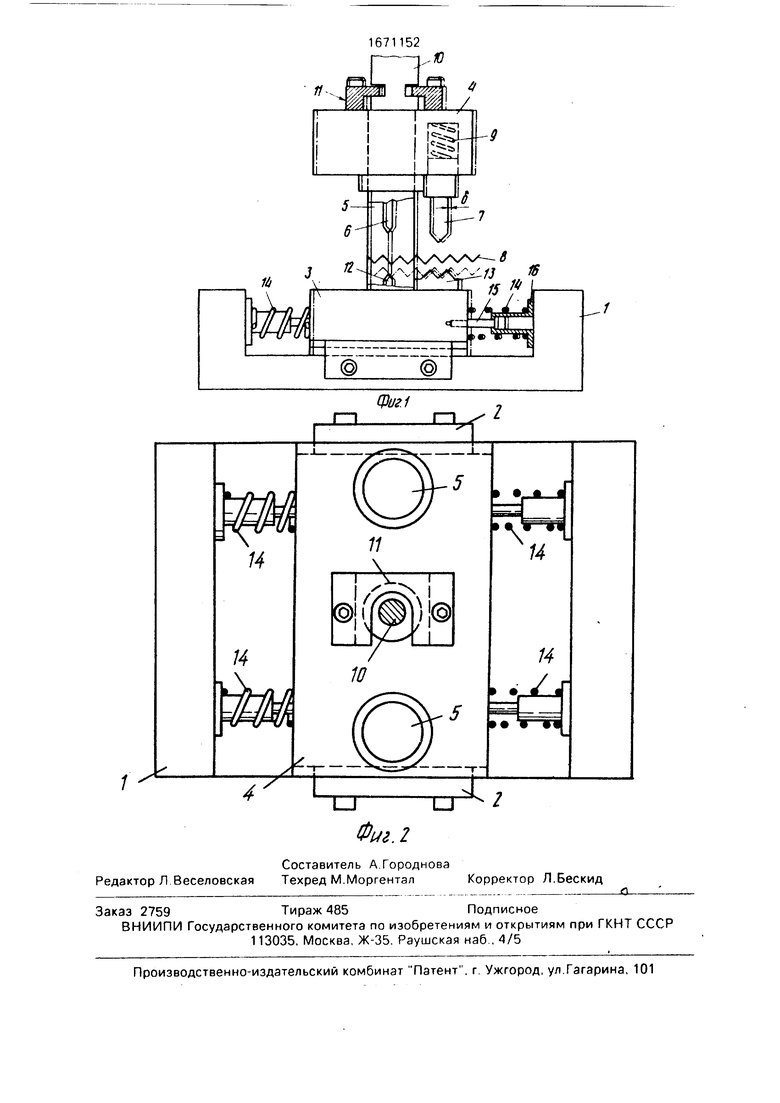

На фиг. 1 показано устройство, вертикальная проекция: на фиг. 2 - то же, горизонтальная проекция.

Устройство содержит станину 1 с неподвижными направляющими 2, матрицедержатель, выполненный в виде ползуна 3, смонтированного с возможностью перемещения вдоль направляющих 2. и пуансоно- держатель 4. связанный с ползуном 3 посредством направляющих колонок 5. На пуансонодержателе 4 последовательно установлены пуансон 6 и по меньшей мере один повитель 7 взаимодействующий с полосой 8 и подпружиненный к пуансонодер- жателю пружиной 9. Пуансонодержатель 4 связан с тягой 10 привода хвостовиком 11, фланги которого размещен в кольцевой ка- напке тяги 10. На ползуне 3 неподвижно

ел ю

CJ

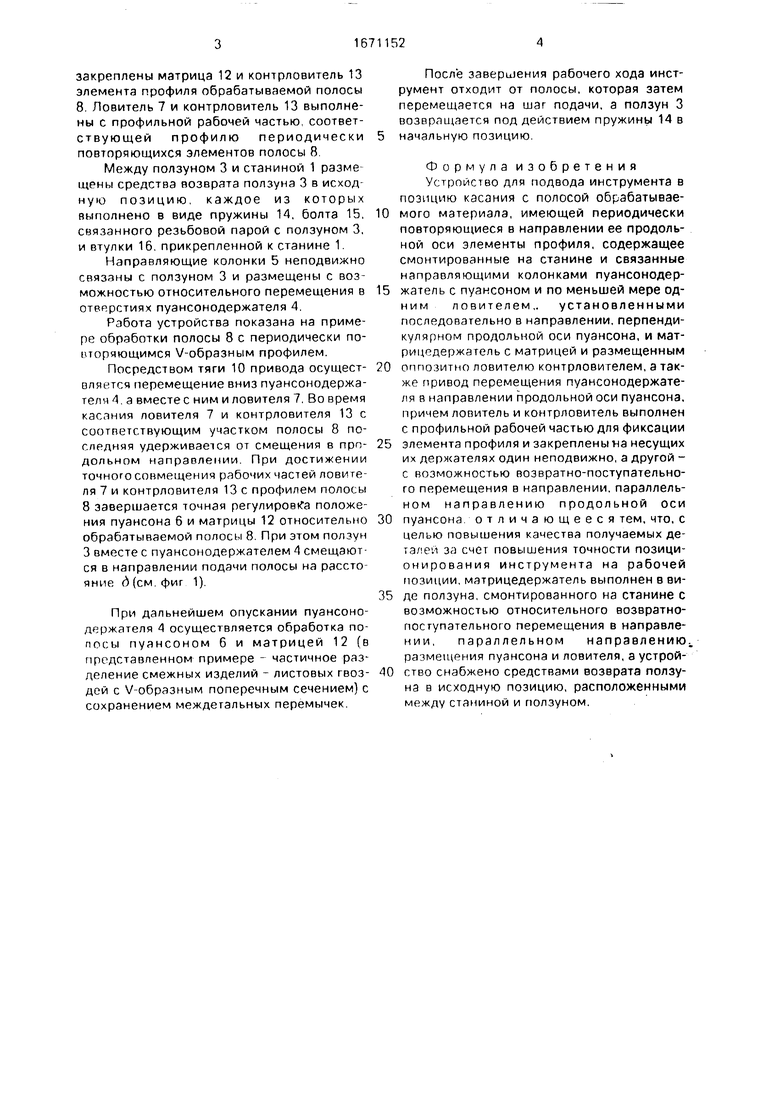

закреплены матрица 12 и контрловитель 13 элемента профиля обрабатываемой полосы 8. Ловитель 7 и контрловитель 13 выполнены с профильной рабочей частью, соответствующей профилю периодически повторяющихся элементов полосы 8.

Между ползуном 3 и станиной 1 размещены средства возврата ползуна 3 в исходную позицию, каждое из которых выполнено в виде пружины 14, болта 15, связанного резьбовой парой с ползуном 3, и втулки 16. прикрепленной к станине 1.

Направляющие колонки 5 неподвижно связаны с ползуном 3 и размещены с возможностью относительного перемещения в отверстиях пуансонодержателя 4.

Работа устройства показана на примере обработки полосы 8 с периодически повторяющимся V-образным профилем.

Посредством тяги 10 привода осуществляется перемещение вниз пуансонодержателя 4. а вместе с ним и ловителя 7. Во время касания ловителя 7 и контрловителя 13 с соответствующим участком полосы 8 последняя удерживается от смещения в продольном направлении. При достижении точного совмещения рабочих частей ловителя 7 и контрловителя 13 с профилем полосы 8 завершается точная регулировка положения пуансона 6 и матрицы 12 относительно обрабатываемой полосы 8. При этом ползун 3 вместе с пуансонодержателем 4 смещаются в направлении подачи полосы на расстояние д (см. фиг 1).

При дальнейшем опускании пуансонодержателя 4 осуществляется обработка поносы пуансоном 6 и матрицей 12 (в представленном примере - частичное разделение смежных изделий - листовых гвоздей с V-образным поперечным сечением) с сохранением междегальных перемычек.

После завершения рабочего хода инструмент отходит от полосы, которая затем перемещается на шаг подачи, а ползун 3 возвращается под действием пружины 14 в начальную позицию.

Формула изобретения Устройство для подвода инструмента в позицию касания с полосой обрабатываемого материала, имеющей периодически повторяющиеся в направлении ее продольной оси элементы профиля, содержащее смонтированные на станине и связанные направляющими колонками пуансонодержатель с пуансоном и по меньшей мере одним ловителем,. установленными последовательно в направлении, перпендикулярном продольной оси пуансона, и мат- рицедержатель с матрицей и размещенным

оппозитно ловителю контрловителем, а также привод перемещения пуансонодержателя в направлении продольной оси пуансона, причем ловитель и контрловитель выполнен с профильной рабочей частью для фиксации

элемента профиля и закреплены на несущих их держателях один неподвижно, а другой - с возможностью возвратно-поступательного перемещения в направлении, параллельном направлению продольной оси

пуансона отличающееся тем, что, с целью повышения качества получаемых деталей за счет повышения точности позиционирования инструмента на рабочей позиции, матрицедержатель выполнен в виде ползуна, смонтированного на станине с возможностью относительного возвратно- поступательного перемещения в направлении, параллельном направлению; размещения пуансона и ловителя, а устройство снабжено средствами возврата ползуна в исходную позицию, расположенными между станиной и ползуном.

ff

14

4

/

Фиг. 2
