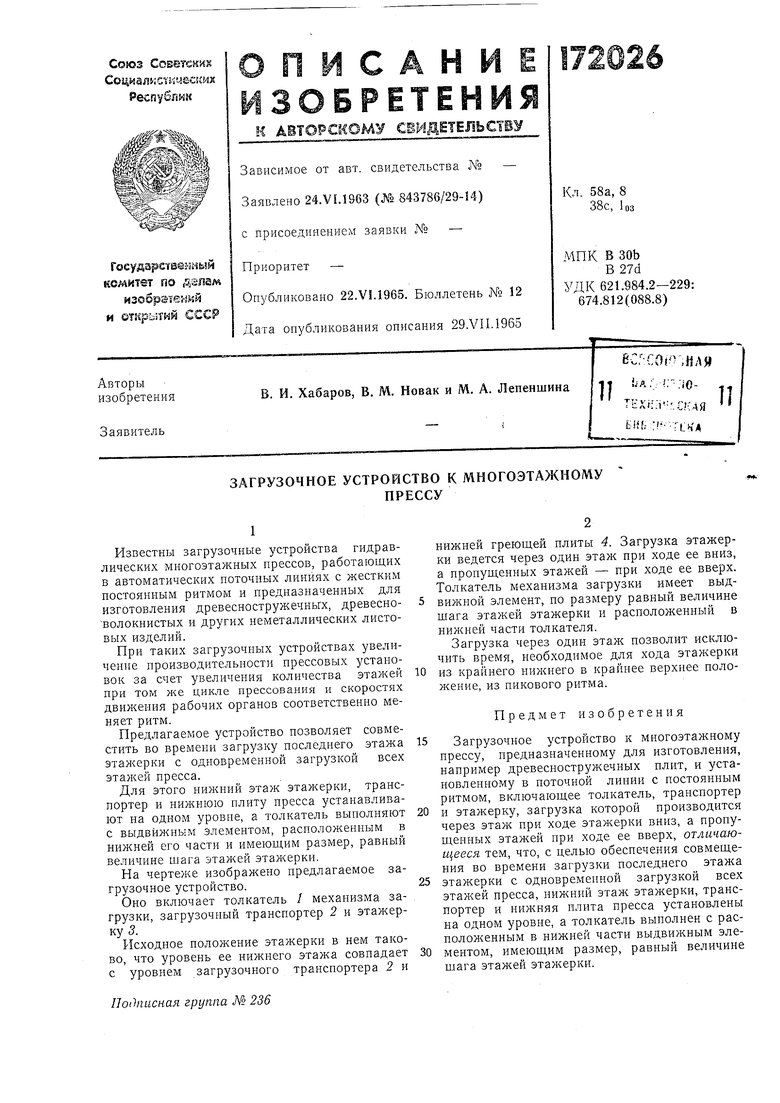

ЗАГРУЗОЧНОЕ УСТРОЙСТВО К МНОГОЭТАЖНОМУПРЕССУ Советский патент 1965 года по МПК B30B9/32 B30B15/30

Известны загрузочные устройства гидравлических многоэтажных прессов, работающих в автоматических поточных линиях с жестким постоянным ритмом и предназначенных для изготовления древесностружечных, древесноволокпистых и других неметаллических листовых изделий.

При таких загрузочных устройствах увеличение производительности прессовых установок за счет увеличения количества этажей при том же цикле прессования и скоростях движения рабочих органов соответственно меняет ритм.

Предлагаемое устройство позволяет совместить во времени загрузку последнего этажа этажерки с одновременной загрузкой всех этажей пресса.

Для этого нижний этаж этажерки, транспортер и нижнюю плиту пресса устанавливают на одном уровне, а толкатель выполняют с выдвижным элементом, расположенным в нижней его части и имеющим размер, равный величине шага этажей этажерки.

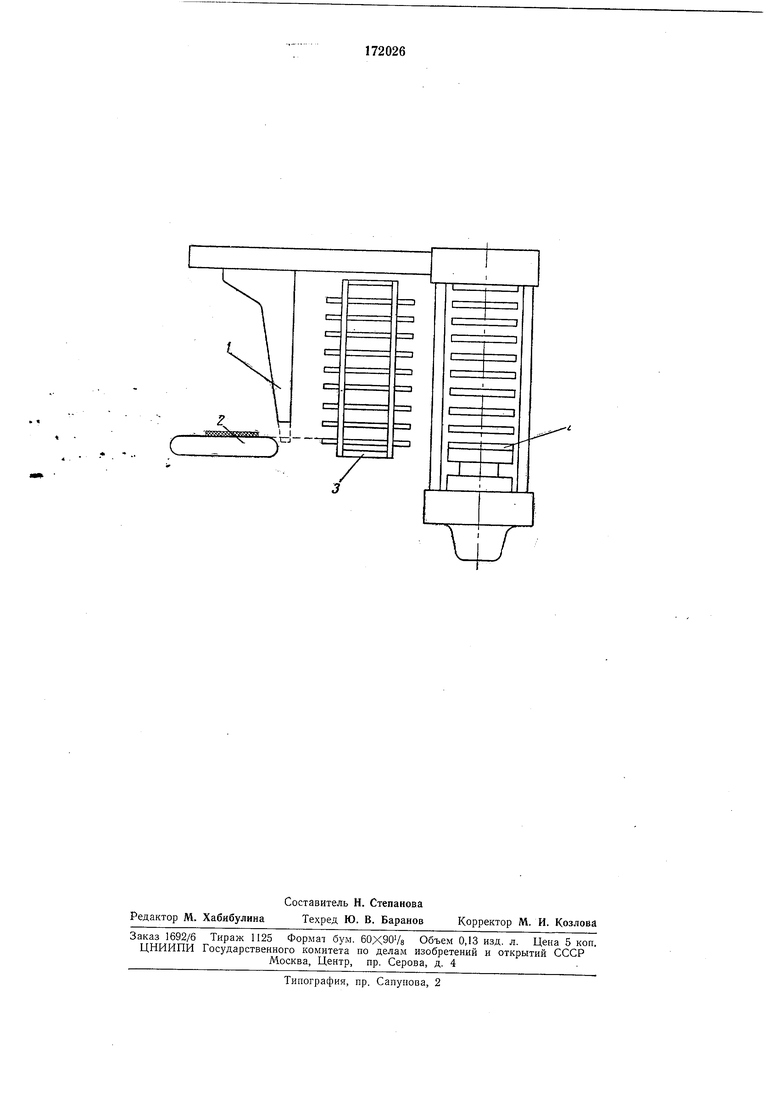

На чертеже изображено предлагаемое загрузочное устройство.

Оно включает толкатель / механизма загрузки, загрузочный транспортер 2 и этажерку 5.

нижней греющей плиты 4. Загрузка этажерки ведется через один этаж при ходе ее вниз, а пропущенных этажей - при ходе ее вверх. Толкатель механизма загрузки имеет выдвижпой элемент, по размеру равный величине шага этажей этажерки и расположенный в нижней части толкателя.

Загрузка через один этал позволит исключить время, необходимое для хода этажерки из крайнего нижнего в крайиее верхнее поло0жение, из пикового ритма.

Предмет изобретения

Загрузочное устройство к многоэтажному

5 прессу, предназначенному для изготовления, например древесностружечных плит, и установленному в поточной линии с постоянным ритмом, включающее толкатель, транспортер

0 и этажерку, загрузка которой производится через этаж при ходе этажерки вниз, а пропущенных этажей при ходе ее вверх, отличающееся тем, что, с целью обеспечения совмещения во времени загрузки последнего этажа этажерки с одновременной загрузкой всех пресса, нижний этал этажерки, транспортер и нижняя плита пресса установлены на одном уровне, а толкатель выполнен с расположенным в нижней части выдвижным элементом, имеющим размер, равный величине шага .
