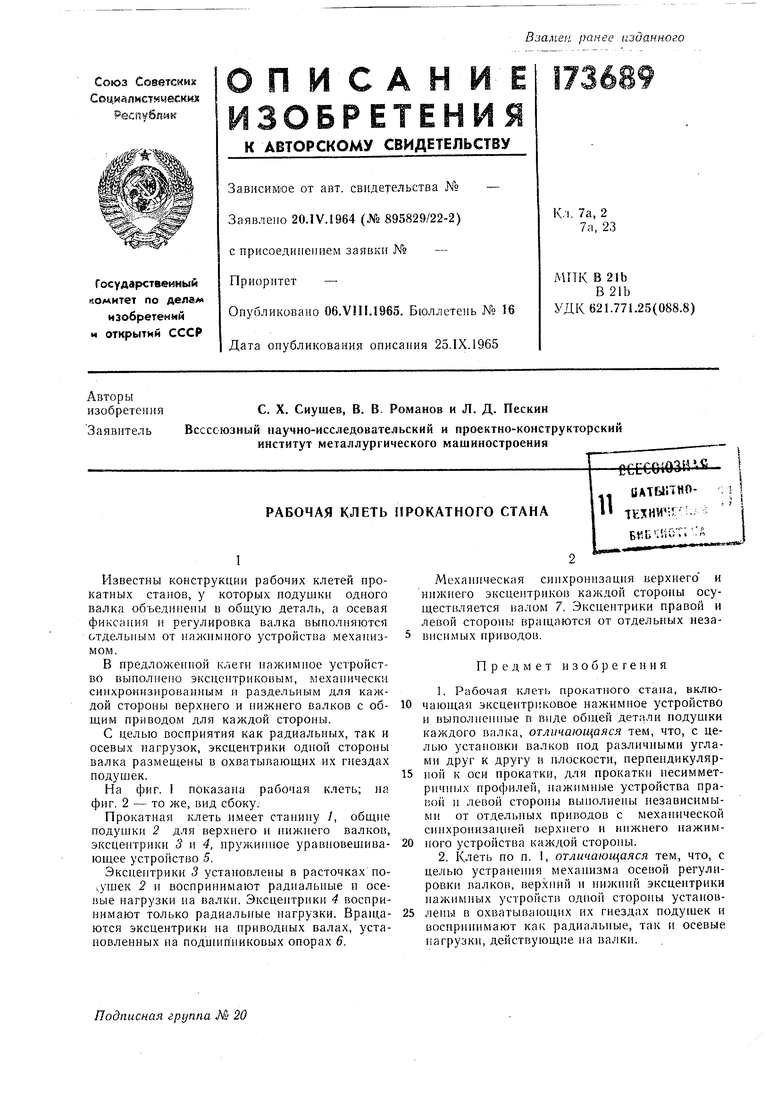

РАБОЧАЯ КЛЕТЬ ПРОКАТНОГО СТАНА•я СOCLCOi03lЦАТЫ1ТНО-ТЕ?;нм'-!:'--^ ^Btib^:iiv-''•"11 Советский патент 1965 года по МПК B21B31/28

Известны конструкции рабочих клетей прокатных станов, у которых подушки одного валка объединены в обш,ую деталь, а осевая фиксания и регулировка валка выполняются отдельным от нажимного устройства меха измом.

В предложенной клети нажимное устройство выполнено эксцентриковым, механически синхронизированным и раздельным для каждой стороны верхнего и 1П1жнего валков с общим приводом для каждой стороны.

С целью восприятия как радиальных, так и осевых нагрузок, эксцентрики одной стороны валка разменд,ены в охватывающих их гнездах подушек.

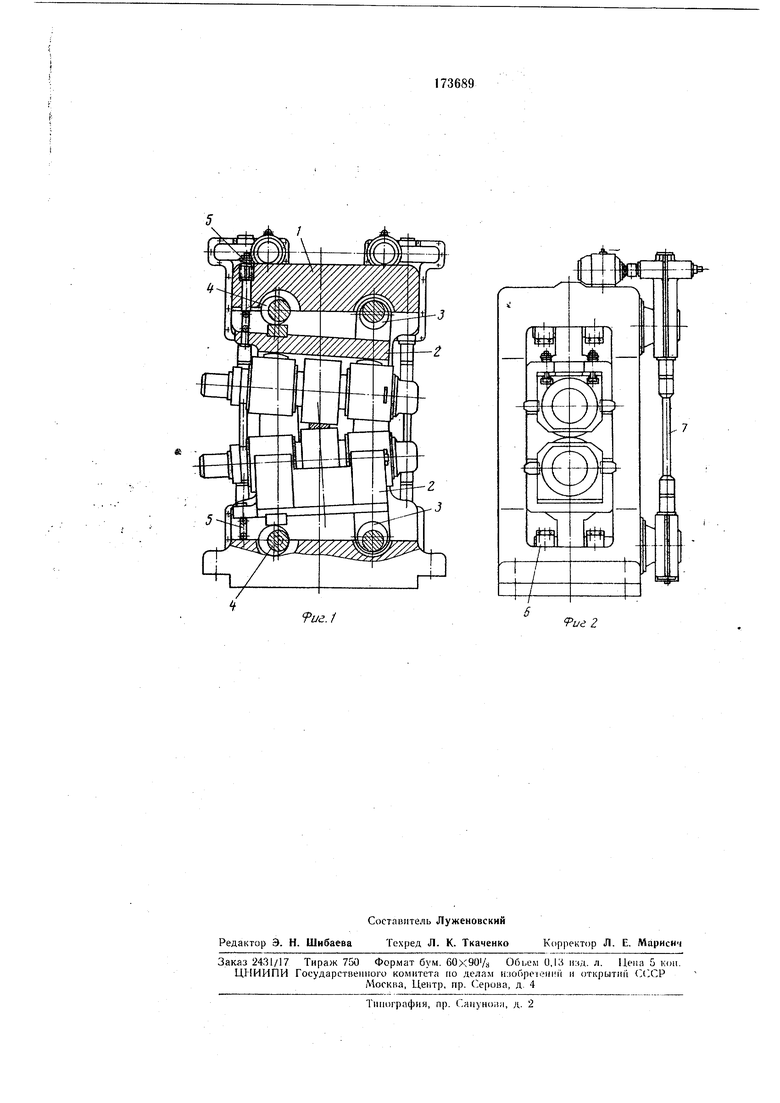

На фиг. 1 показаиа рабочая клеть; па фиг. 2 - то же, вид сбоку.

Прокатная клеть имеет станину /, общие подушки 2 для верхнего и нижнего валков, эксцентрики 3 и 4, иружищюе уравновещивающее устройство 5.

Эксцентрики 3 установлены в расточках 2 и воспринимают радиальиые и осевые нагрузки на валки. Эксцентрики 4 воспринимают только радиальные нагрузки. Вращаются эксцентрики на приводных валах, установленных на подшипниковых опорах 6.

Механическая синхронизация верхнего и нижнего эксцентриков каждой стороны осуществляется валом 7. Эксцентрики правой и левой стороны вращаются от отдельных независимых приводов.

Предмет изобрегения

1.Рабочая клеть прокатного стана, включающая эксцентриковое нажимное устройство и выполненные в виде общей детали подушки каждого валка, отличающаяся тем, что, с целью установки валков под различными углами друг к другу в плоскости, перпендикулярной к оси прокатки, для прокатки песимметричиых профилей, иажимные устройства правой и левой CTOpoHiii выполнены независимыми от отдельных приводов с механической синхронизацией верхнего и нижнего нажимного устройства каждой стороны.

2.Клеть по п. I, отличающаяся тем, что, с целью устранения механизма осевой регулировки валков, верхний и нижний эксцентрики нажимных устройств ОДЕЮЙ стороиы установлены в охватываюп1,их их гнездах подущек и воспринимают как радиальиые, так и осевые нагрузки, действуюпдие на валкн.

9иг.1

PuiZ
