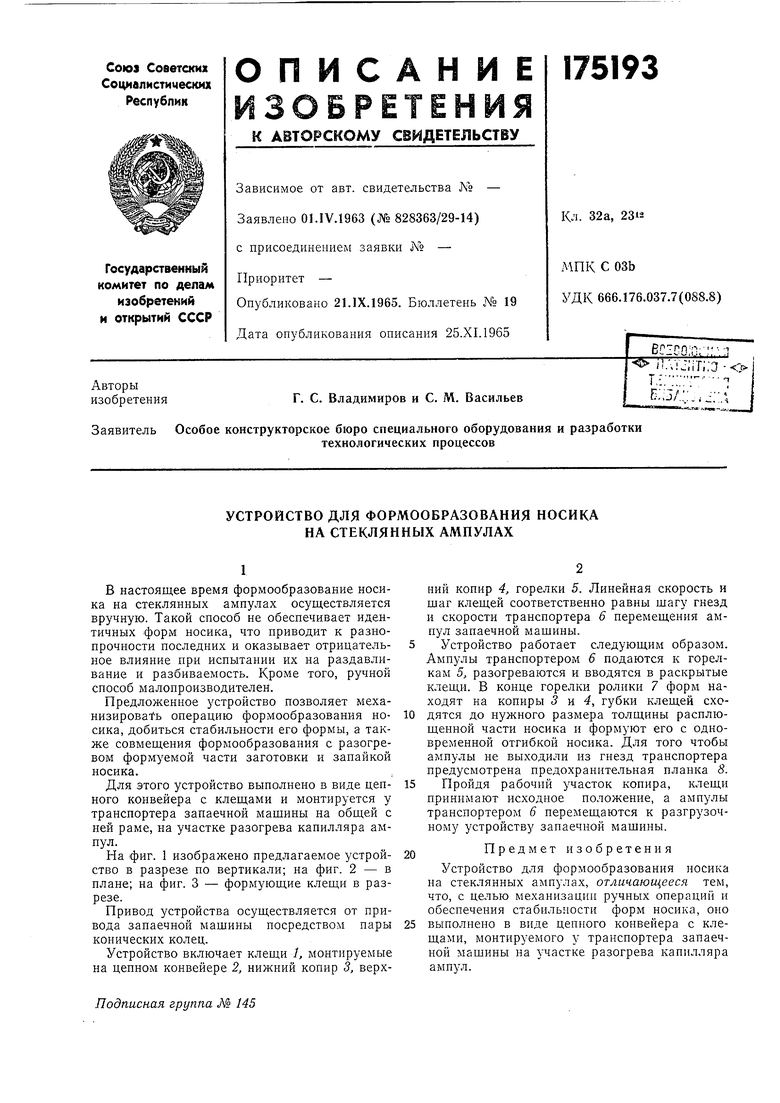

УСТРОЙСТВО для ФОРМООБРАЗОВАНИЯ НОСИКА НА СТЕКЛЯННЫХ АМПУЛАХ Советский патент 1965 года по МПК C03B23/18

В настоящее время формообразование носика на стеклянных ампулах осуществляется вручную. Такой способ не обеспечивает идентичных форм носика, что приводит к разнопрочпости последних и оказывает отрицательное влияние при испытании их на раздавливание и разбиваемость. Кроме того, ручной способ малопроизводителен.

Предложенное устройство позволяет механизиpoвatь операцию формообразования носика, добиться стабильности его формы, а также совмещения формообразования с разогревом формуемой части заготовки и запайкой носика.

Для этого устройство выполнено в виде ценкого конвейера с клещами и монтируется у транспортера запаечной машины на общей с ней раме, на участке разогрева капилляра ампул.

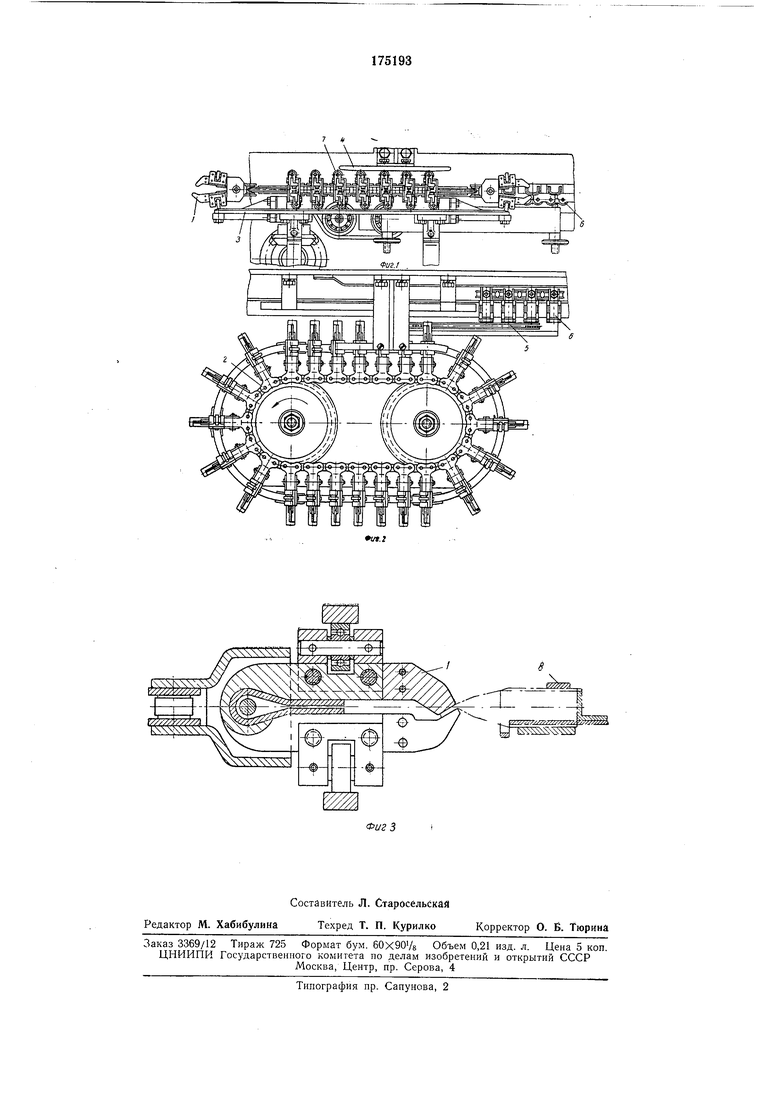

На фиг. 1 изображено предлагаемое устройство в разрезе по вертикали; на фиг. 2 - в плане; на фиг. 3 - формующие клещи в разрезе.

Привод устройства осуществляется от привода запаечной машины посредством пары конических колец.

ний копир 4, горелки 5. Линейная скорость и шаг клещей соответственно равны шагу гнезд и скорости транспортера 6 перемещения ампул запаечной машины.

Устройство работает следующим образом. Ампулы транспортером 6 подаются к горелкам 5, разогреваются и вводятся в раскрытые клещи. В конце горелки ролики 7 форм находят на копиры 3 н 4, губки клещей сходятся до нужного размера толщины расплющенной части носика и формуют его с одновременной отгибкой носика. Для того чтобы ампулы не выходили из гнезд транспортера предусмотрена предохранительная планка 8.

Пройдя рабочий участок копира, клещи принимают исходное положение, а ампулы транспортером 6 перемещаются к разгрузочному устройству запаечной машины.

Предмет изобретения

Устройство для формообразования носика на стеклянных ампулах, отличающееся тем, что, с целью механизации ручных операций и обеспечения стабильности форм носика, оно выполнено в виде цепного конвейера с клещами, монтируемого у транспортера запаечной машины на участке разогрева капилляра ампул.
