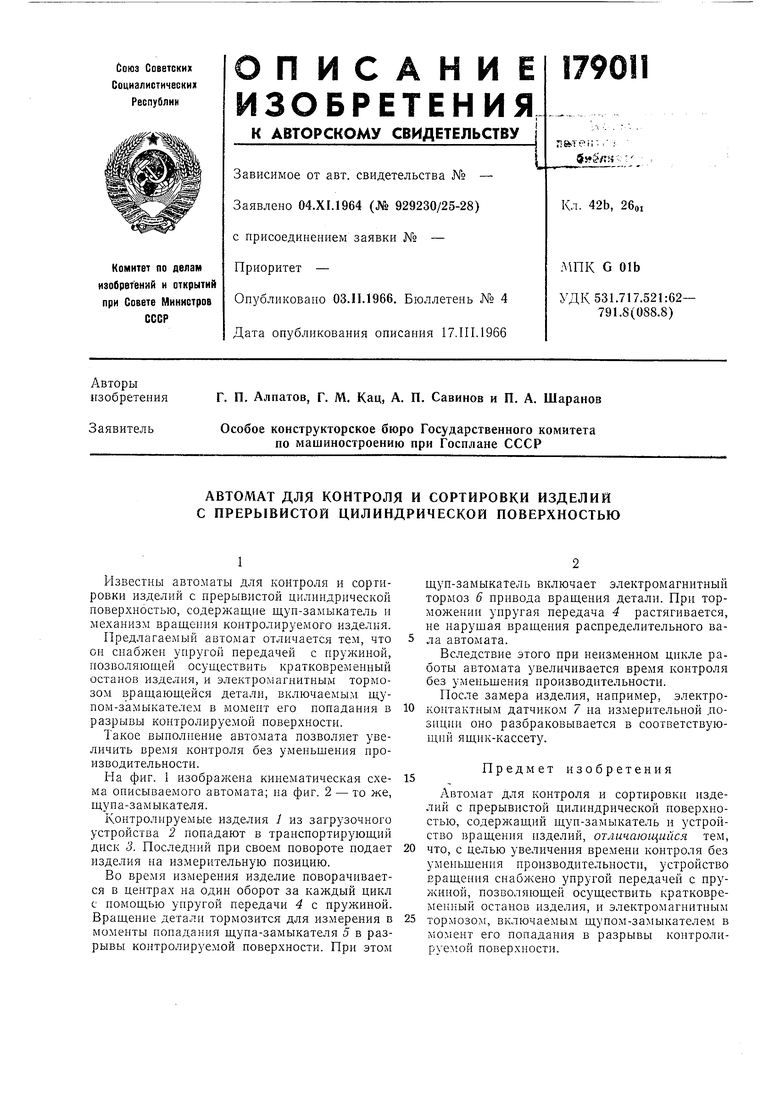

Известны автоматы для контроля и сортировки изделий с прерывистой цилиндрической поверхностью, содержащие щуп-замыкатель и механизм вращения контролируемого изделия.
Предлагаемый автомат отличается тем, что он снабжен упругой передачей с пружиной, позволяющей осуществить кратковременный останов изделия, и электромагнитным тормозом вращающейся детали, включаемым щупом-замыкателем в момент его попадания в разрывы контролируемой поверхности.
Такое выполнение автомата позволяет увеличить время контроля без уменьшения производительности.

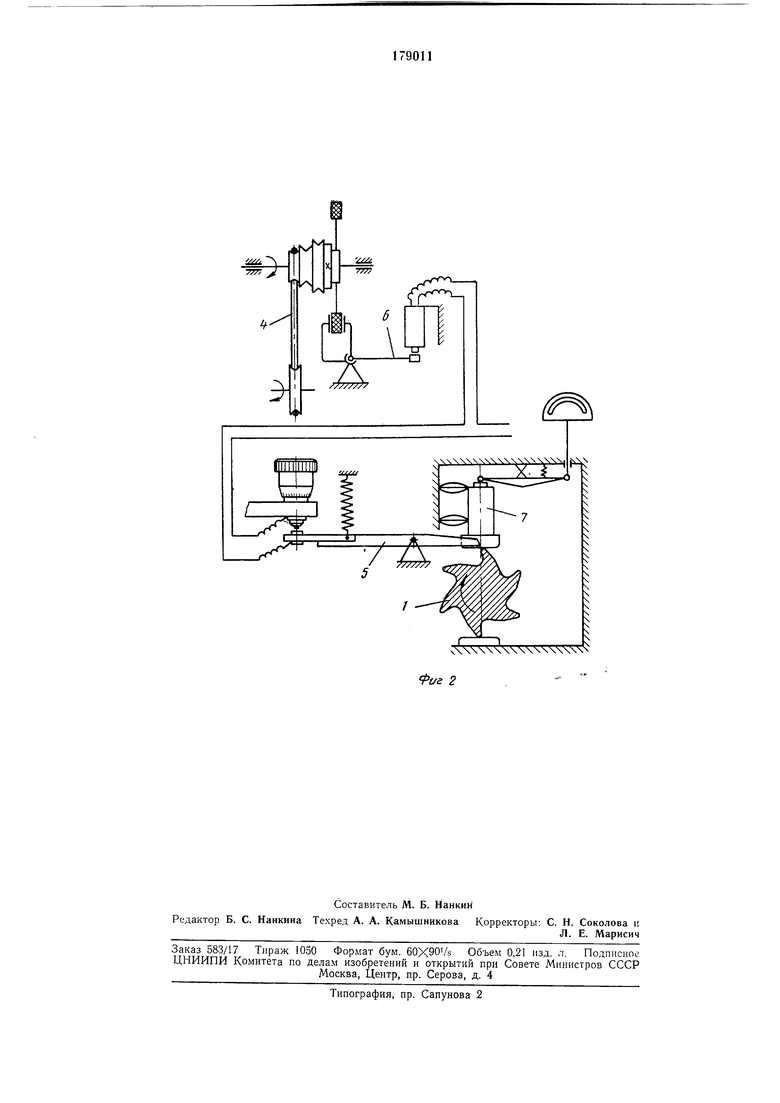

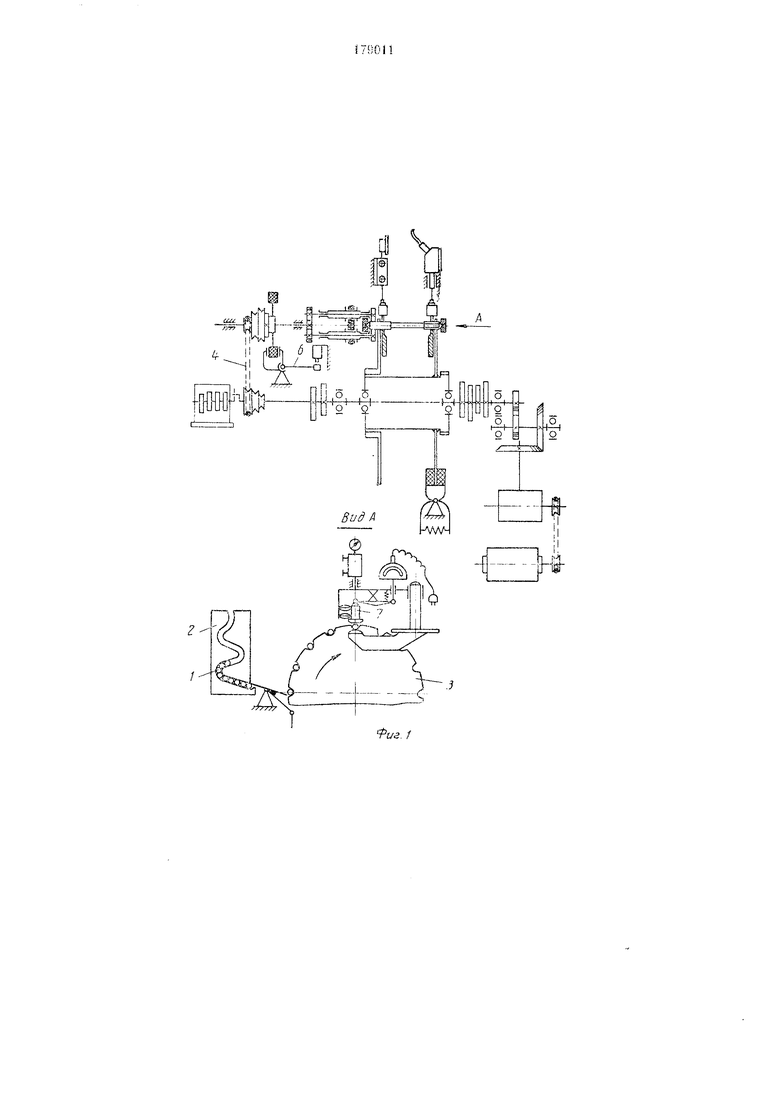

На фиг. 1 изображена кинематическая схема описываемого автомата; на фиг. 2 - то же, щупа-замыкателя.
Контролируемые изделия / из загрузочного устройства 2 попадают в транспортирующий диск 5. Последний при своем повороте подает изделия на измерительную позицию.
Во время измерения изделие поворачивается в центрах на один оборот за каждый цикл с помощью упругой передачи 4 с пружиной. Вращение детали тормозится для измерения в моменты попадания щупа-замыкателя 5 в разрывы контролируемой поверхности. При этом
щуп-замыкатель включает электромагнитный тормоз 6 привода вращения детали. При торможении упругая передача 4 растягивается, не иарущая вращения распределительного вала автомата.
Вследствие этого при неизменном цикле работы автомата увеличивается время контроля без уменьшения производительности.
После замера изделия, например, электроконтактным датчиком 7 на измерительиой .позиции оно разбраковывается в соответствующий ящик-кассету.
Предмет изобретения
Автомат для контроля и сортировки изделий с прерывистой цилиндрической поверхностью, содержащий щуп-замыкатель и устройство вращения изделий, отличающийся тем, что, с целью увеличения времени контроля без уменьшения производительности, устройство вращения снабжено упругой передачей с пружиной, позволяющей осуществить кратковременный останов изделия, и электромагнитиым тормозом, включаемым щупом-замыкателем в момент его попадания в разрывы контролируемой поверхности.
