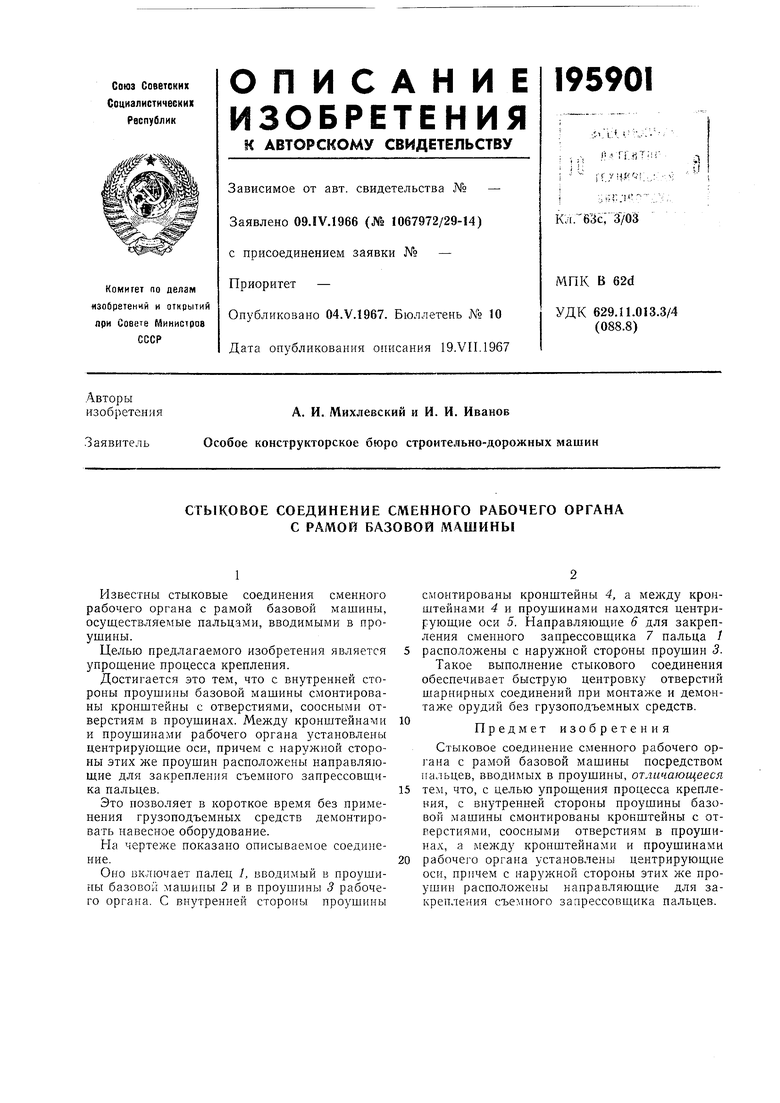

СТЫКОВОЕ СОЕДИНЕНИЕ СМЕННОГО РАБОЧЕГО ОРГАНА С РАМОЙ БАЗОВОЙ МАШИНЫ Советский патент 1967 года по МПК B60D1/02

Известны стыковые соединения сменного рабочего органа с рамой базовой машины, осуществляемые пальцами, вводимыми в проушины.

Целью предлагаемого изобретения является упрощение процесса крепления.

Достигается это тем, что с внутренней стороны проушины базовой машины смонтированы кронштейны с отверстиями, соосными отверстиям в проушинах. Между кронштейнами и проушинами рабочего органа установлены центрирующие оси, причем с наружной стороны этих же проушин расположены направляющие для закрепления съемного запрессовщика пальцев.

Это позволяет в короткое время без применения грузоподъемных средств демонтировать навесное оборудование.

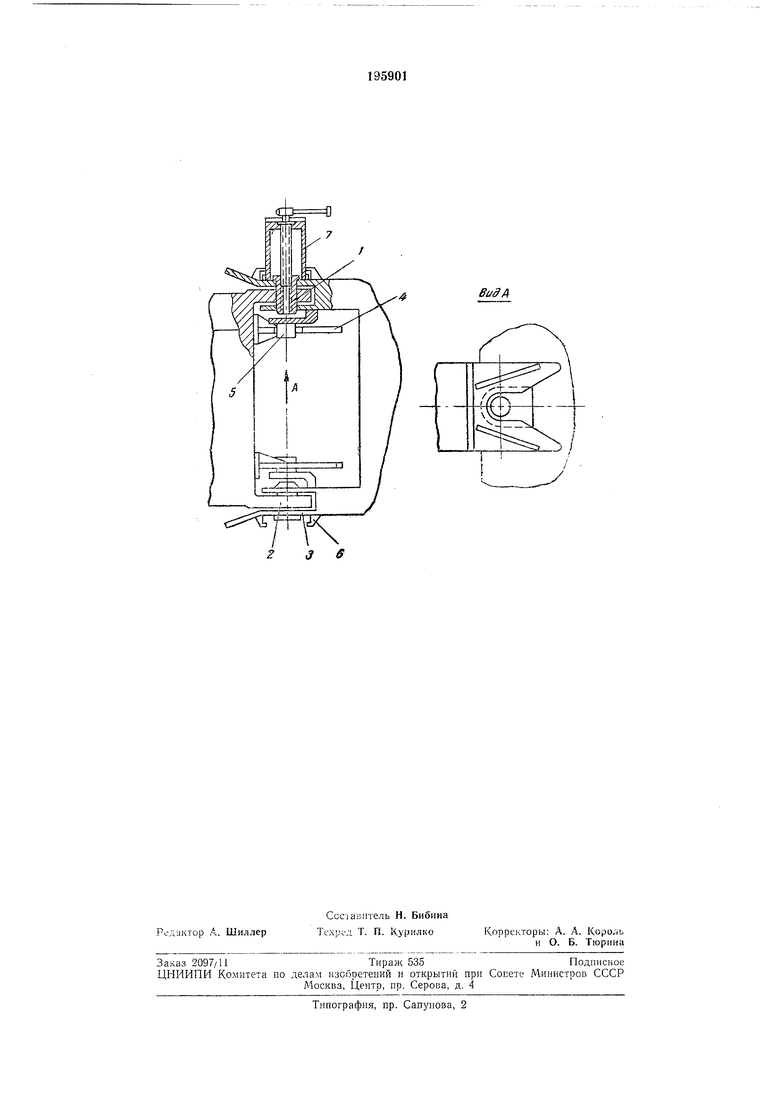

На чертеже показано описываемое соединение.

Оно включает палец /, вводимый Б проушины базовой машины 2 и в проушины 3 рабочего органа. С внутренней стороны проушины

смонтированы кронштейны 4, а между кронштейнами 4 и проушинами находятся центрирующие оси 5. Направляющие 6 для закрепления сменного занрессовщика 7 пальца / расположены с наружной стороны проушин 3. Такое выполнение стыкового соединения обеспечивает быструю центровку отверстий шарнирных соединений при монтаже и демонтаже орудий без грузоподъемных средств.

0

Предмет изобретения

Стыковое соединение сменного рабочего органа с рамой базовой машины посредством пальцев, вводимых в проушины, отличающееся

5 тем, что, с целью упрощения процесса крепления, с внутренней стороны проушины базовой машины смонтированы кронштейны с отверстиями, соосными отверстиям в проушинах, а между кронштейнами и проушинами 0 рабочего органа установлены центрирующие оси, причем с наружной стороны этих же проушин расположены направляющие для закрепления съемного заарессовщика пальцев.

2 3 S
