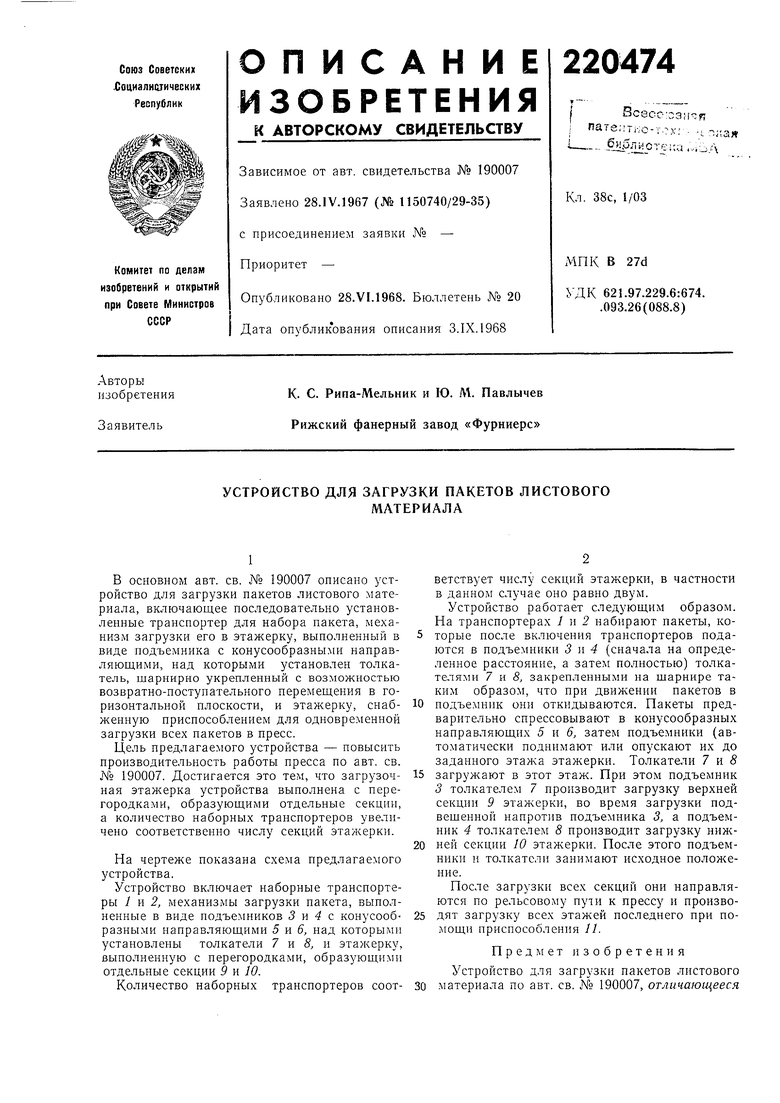

УСТРОЙСТВО для ЗАГРУЗКИ ПАКЕТОВ ЛИСТОВОГОМАТЕРИАЛА Советский патент 1968 года по МПК B30B15/30 B27D3/00

В основном авт. св. № 190007 описано устройство для загрузки пакетов листового материала, включающее последовательно установленные транспортер для набора пакета, механиз1М загрузки его в этажерку, выполненный в виде подъемника с конусообразными направляющими, над которыми установлен толкатель, шарнирно укрепленный с возможностью возвратно-поступательного перемещения в горизонтальной плоскости, и этажерку, снабженную приспособлением для одновременной загрузки всех пакетов в пресс.

Цель предлагаемого устройства - повысить производительность работы пресса по авт. св. № 190007. Достигается это тем, что загрузочная этажерка устройства выполнена с перегородками, образующими отдельные секции, а количество наборных транспортеров увеличено соответственно числу секций этажерки.

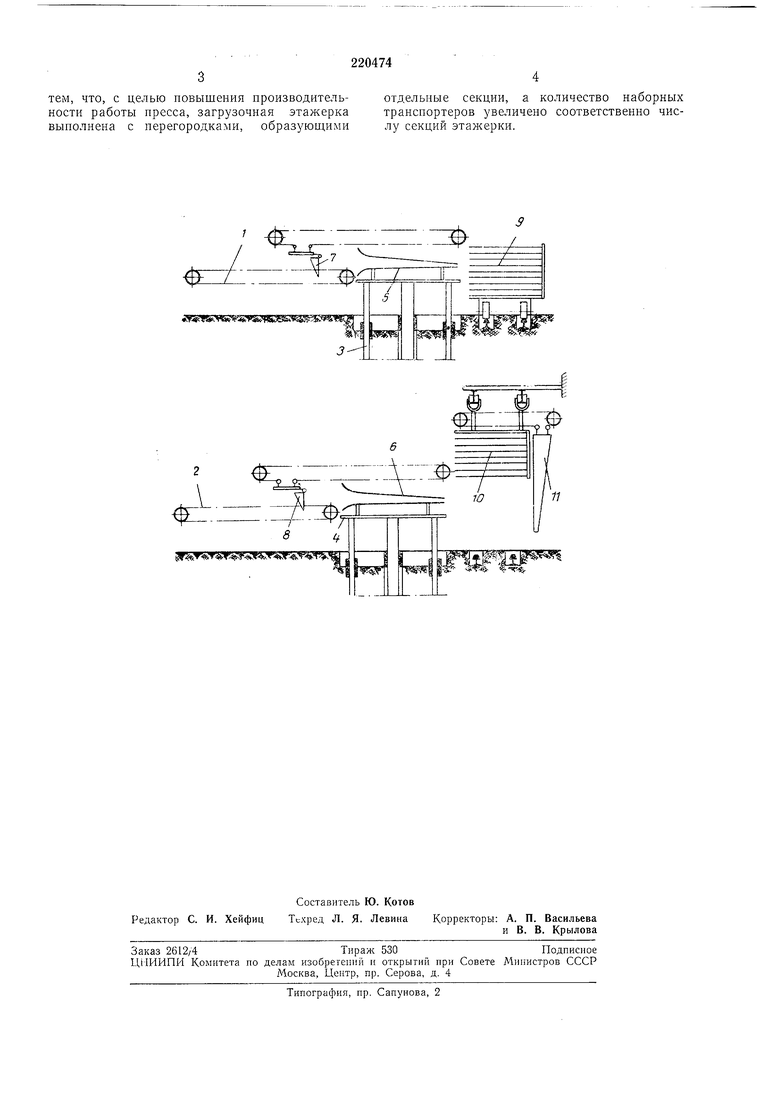

На чертеже показана схема предлагаемого устройства.

Устройство включает наборные транспортеры / и 2, механизмы загрузки пакета, выполненные в виде подъемников 5 и 4 с конусообразными направляющими 5 и б, над которыми установлены толкатели 7 и S, и этажерку, выполненную с перегородками, образующими отдельные секции 9 и 10.

ветствует числу секций этажерки, в частности в данном случае оно равно двум.

Устройство работает следующим образом. На транспортерах 1 и 2 набирают пакеты, которые после включения транспортеров подаются в подъемники 3 м 4 (сначала на определенное расстояние, а затем полностью) толкателями 7 и 8, закрепленными на шарнире таким образом, что при пакетов в

подъемник они откидываются. Пакеты предварительно спрессовывают в конусообразных направляющих 5 и 6, затем подъемники (автоматически поднимают или опускают их до заданного этажа этажерки. Толкатели 7 и 5

загружают в этот этаж. При этом подъемник 3 толкателем 7 производит загрузку верхней секции 9 этанчерки, во время загрузки подвешенной напротив подъемника 3, г. подъемник 4 толкателем 8 производит загрузку нижней секции 10 этажерки. После этого подъемники и толкатели занимают исходное положение.

После загрузки всех секций они направляются по рельсовому пути к прессу и производят загрузку всех этажей последнего при помощи приспособления 11.

тем, что, с целью повышения производительности работы пресса, загрузочная этажерка выполнена с перегородками, образующими

отдельные секции, а количество наборных транспортеров увеличено соответственно числу секций этажерки.
