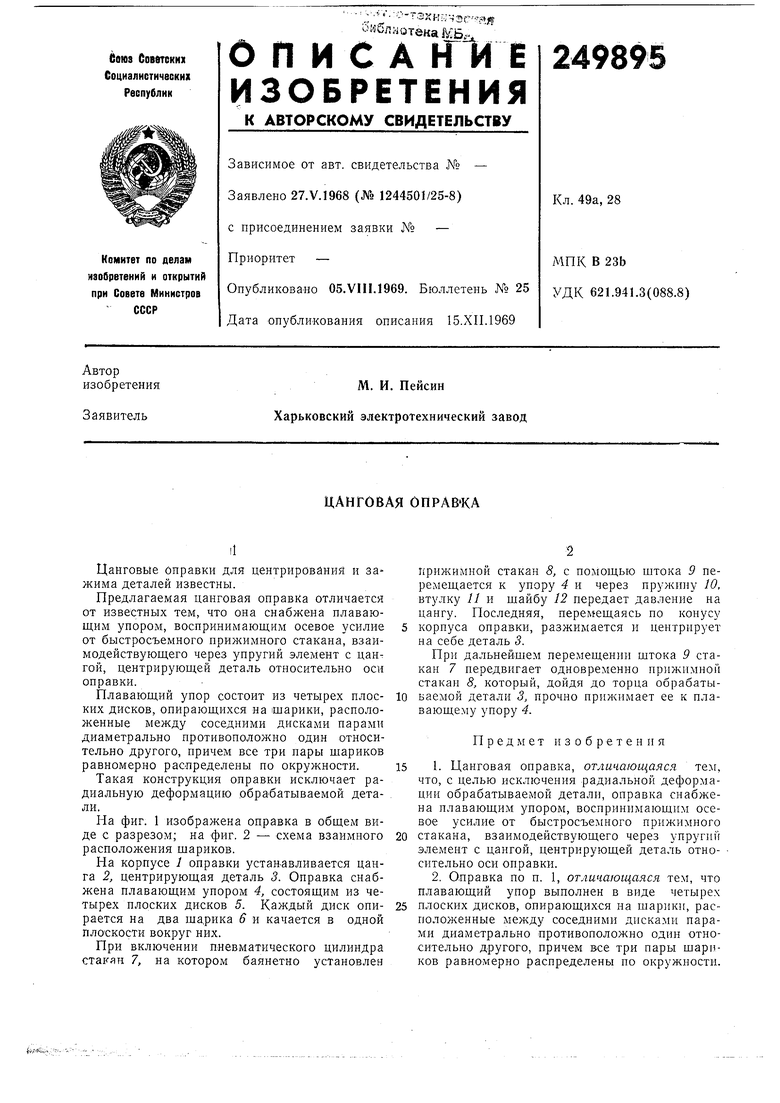

ЦАНГОВАЯ ОПРАВ'КА Советский патент 1969 года по МПК B23B31/40

Цанговые оправки для центрирований и зажима деталей известны.

Предлагаемая цанговая оправка отличается от известных тем, что она снабжена плавающим упором, воспринимающим осевое усилие от быстросъемного прижимного стакана, взаимодействующего через упругий элемент с цангой, центрирующей деталь относительно оси оправки.

Плавающий упор состоит из четырех плоских дисков, опирающихся на шарики, расположенные между соседними дисками парами диаметрально противоположно один относительно другого, причем все три пары шариков равномерно распределены по окружности.

Такая конструкция оправки исключает радиальную деформацию обрабатываемой детали.

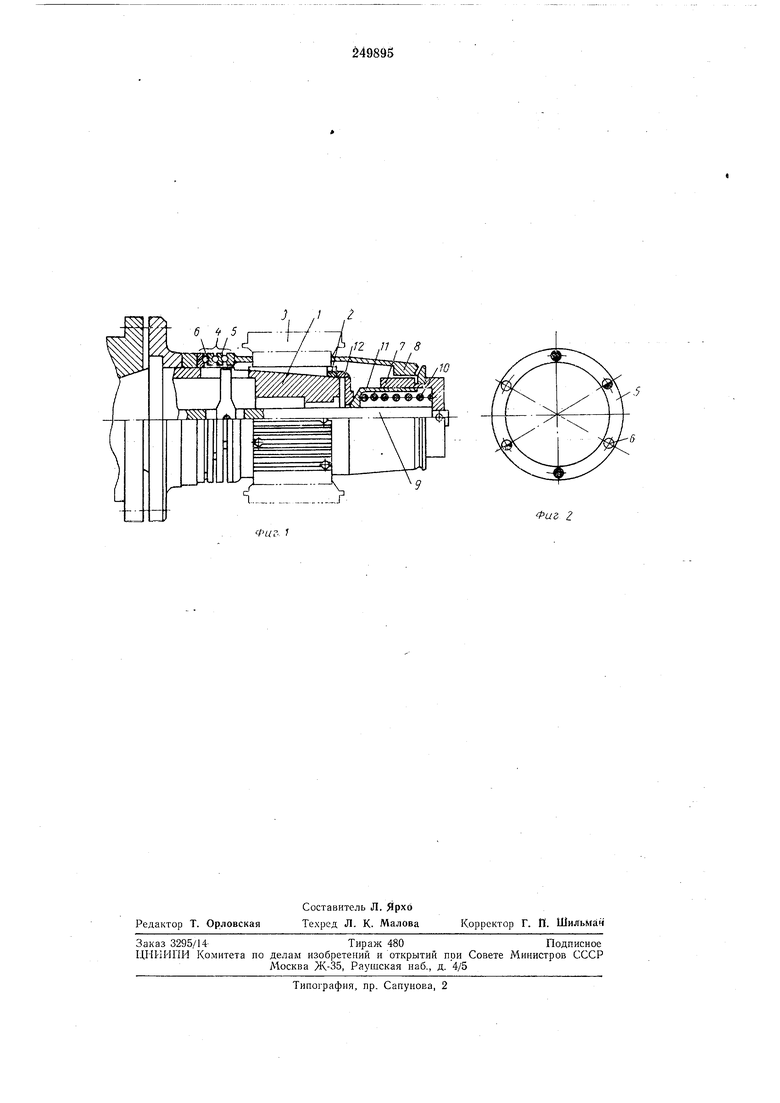

На фиг. 1 изображена оправка в общем виде с разрезом; на фиг. 2 - схема взаимного расположения шариков.

На корпусе 1 оправки устан-авливается цанга 2, центрирующая деталь 3. Оправка снабжена плавающим упором 4, состоящим из четырех плоских дисков 5. Каждый диск опирается на два шарика 6 и качается в одной плоскости вокруг них.

Прил имной стакан 8, с помощью штока 9 перемещается к упору 4 и через пружину 10, втулку // и шайбу 12 передает давление на цангу. Последняя, перемещаясь по конусу корпуса оправки, разжимается и центрирует на себе деталь 3.

При дальнейшем перемещении штока 9 стакан 7 передвигает одновременно прижимной стакан 8, который, дойдя до торца обрабатываемой детали 3, прочно прижимает ее к плаБающему упору 4.

Предмет изобретения

1.Цанговая оправка, отличающаяся те, что, с целью исключения радиальной деформации обрабатываемой детали, оправка снабжена плавающим унором, воспринимающим осевое усилие от быстросъемного прижимного

стакана, взаимодействующего через упругий элемент с цангой, центрирующей деталь относительно оси оправки.

2.Оправка по п. 1, отличающаяся тем, что плавающий упор выполнен в виде четырех

плоских дисков, опирающихся на шарики, расположенные между соседними дисками парами диаметрально противоположно один относительно другого, причем все три пары шариков равномерно распределены по окружности. Л , Фиг 2
