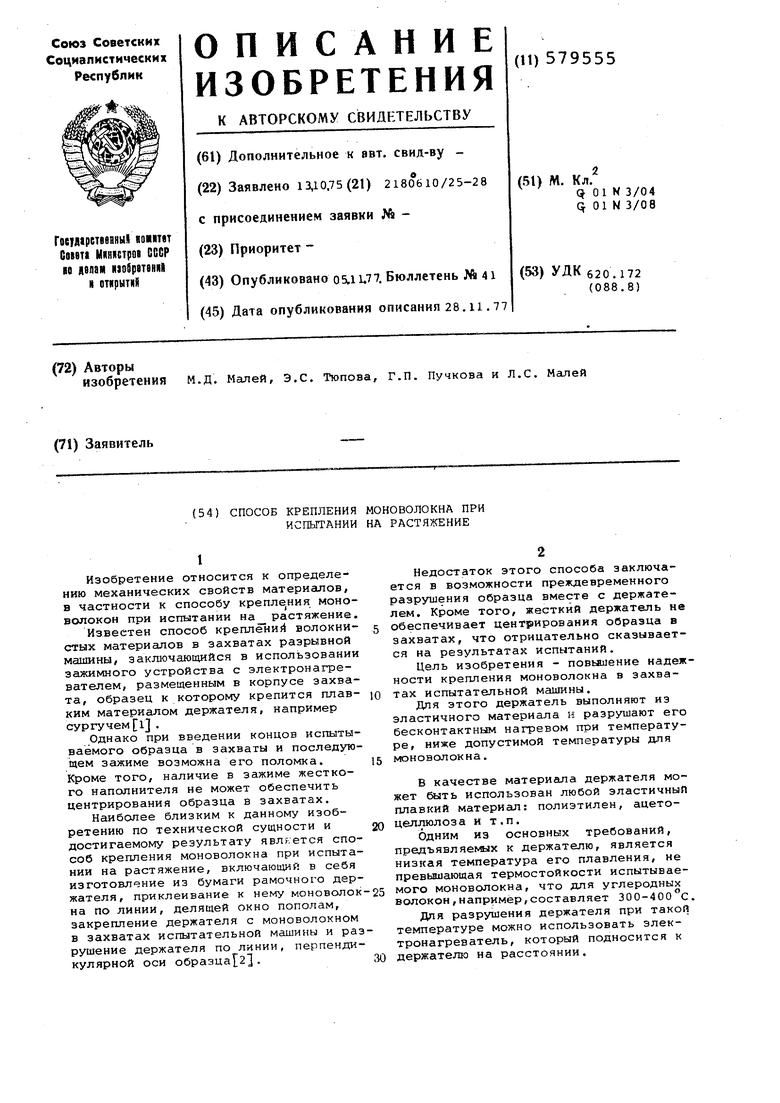

Способ крепления моноволокна при испытании на растяжение Советский патент 1977 года по МПК G01N3/04 G01N3/08

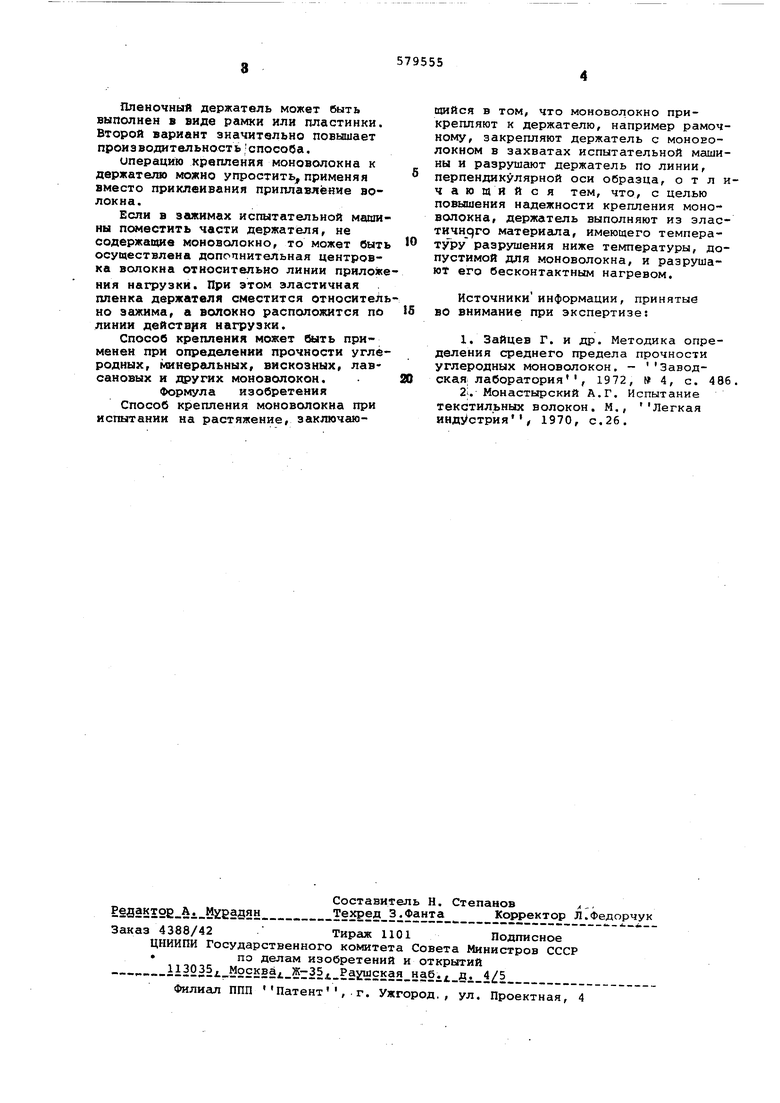

Пленочный держатель может быть выполнен в виде рамхи или пластинки. Второй вариант значительно повышает производительностьспособа. ипарацию крепления моноволокна к держателю можно упростить, применяя вместо приклеивания приплавлёние во локна. Если в зажимах испытательной маши ны псмнестить части держателя, не содержащие моноволокно, то может быт осуществлена допопнительная центровка волокна относительно линии прилож ния нагрузки. При этом эластичная пленка держателя сместится относител но зажима, а волокно расположится по линии действ}1я нагрузки. Способ крепления может быть применен при определении прочности угле родных, минеральных, вискозных, лавсановых и других моноволокон. Формула изобретения Способ крепления моноволокна при испытании на растяжение, заключающийся в том, что моноволокно прикрепляют к держателю, например рамочному, закрепляют держатель с МОНОЕОлокном в захватах испытательной машины и разрушают держатель по линии, перпендикулярной оси образца, отличающийся тем, что, с целью повышения надежности крепления моноволокна, держатель выполняют из эластичн 9го материала, имеющего температуру разрушения ниже температуры, допустимой для моноволокна, и разрушают его бесконтактным нагревом. Источники информации, принятые во внимание при экспертизе: 1. Зайцев Г. и др. Методика определения среднего предела прочности углеродных моноволокон. - Заводская; лаборатория , 1972, 4, с. 486 2i. Монастырский А.Г. Испытание текстильных волокон. М., Легкая индустрия 1970, с.26.
