Устройство для автоматической сварки Советский патент 1949 года по МПК B23K9/18 B23K9/12 B23K37/02

Согласно изобретению, предлагается устройство для автоматической сварки под слоем флюса вертикально и горизонтально расположенных кольцевых швов.

Отличительной особенностью устройства является применение кольцевой телескопической обоймы, несущей на себе сварочные механизмы, уравновешиваемые противовесом.

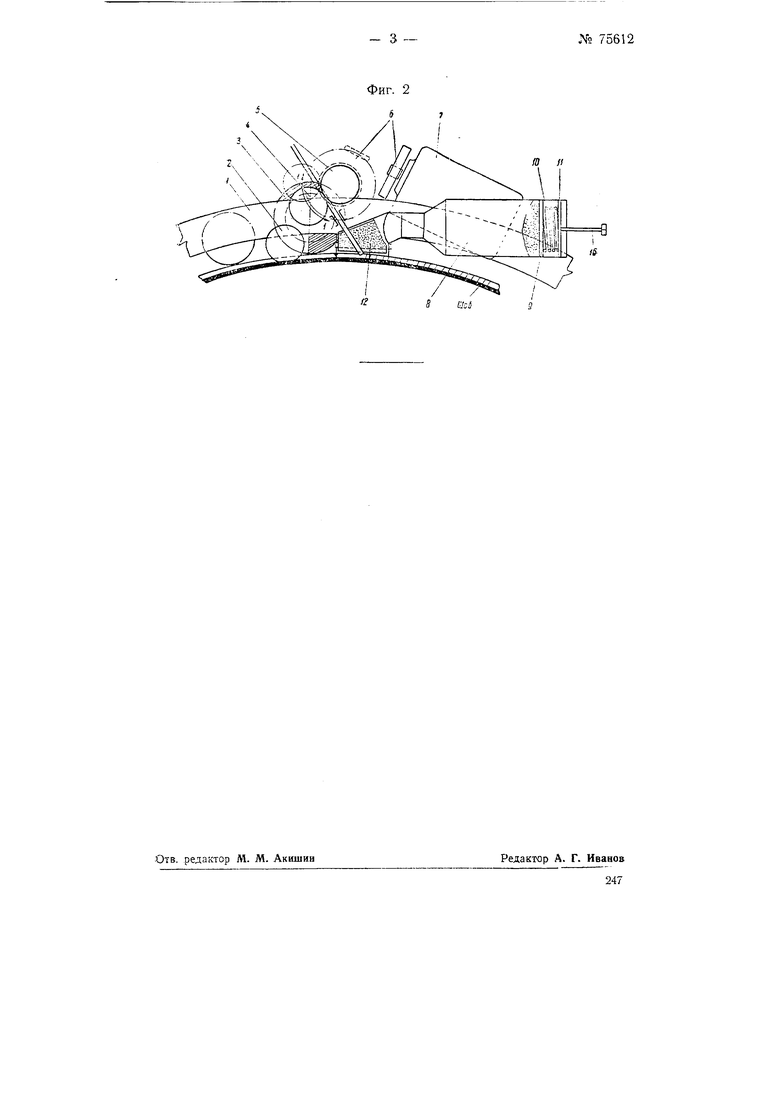

На фиг. I схематично изображен общий вид предлагаемого устройства; на фиг. 2 - эскиз установки на нем сварочных механизмов.

Устройство состоит из обоймы 1 с опорными роликами, электромотора 7 с редуктором 6 и механизмом подачи сварочной проволоки, флюсовой коробки 12 с аккумулятором флюса 8, сварочного трансформатора и панели управления.

На трубу в месте стыка надевается телескопическая разъемная обойма /, состоящая из нескольких частей, входящих одна в другую. Опорные ролики 4 тл 5 прижимаются к трубе пружиной 14. Направление обоймы осуществляется направляющим роликом 2, перемещающимся по выемке шва.

Электромотор 7 через редуктор 6 и шестерни приводит в движение ролики 4 и 5, подающие сварочную проволоку, и ведущий ролик 3.

Изменение скорости вращения обоймы достигается путем смены

ведущего ролика 3; скорость лодачи электродной проволоки регулируется сменой подающего ролика 5. Таким образом настройка прибора для каждого режима сварки осуществляется подбором ведущего и подающего роликов.

Флюс, покрывающий дугу, находится во флюсовой коробке 12, в которую он подается автоматически по мере расхода из аккумулятора флюса 8. Аккумулятор флюса и флюсовая коробка укрепляются к обойме.

Требуемая балансировка осуществляется специальными противовесами 13.

Электродная проволока проходит через сальниковую огнестойкую шайбу, предохраняющую рассыпание флюса.

Из аккумулятора флюса 8 во флюсовую коробку 12 флюс подается лри помощи шайбы 9 и пружины 10. По мере расхода флюса шайба 11 передвигается при помощи установочного винта 16.

Сварочная проволока наматывается на обойму и проходит через направляющие ролики 15, установленные перед подающими роликами.

Устройство позволяет осуществлять сварку также в узких траншеях, где затруднен доступ сварщиков.

245

Предмет изобретения

1. Устройство для автоматической сварки под слоем флюса вертикально и горизонтально расположенных кольцевых швов, снабженное кольцевой обоймой, несущей на себе механизм подачи электросварочной проволоки, и перемещаемое по направляющим вокруг оси изделия.

отличающееся тем, что обойма выполнена в виде системы элементов, телескопически соединяемых между собою при помощи пружлн.

2. Устройство по п. 1, отличающееся тем, что для равномерно-го вращения обоймы вокруг трубы обойма снабжена противовесом.
