Штамп к вертикальному прессу Советский патент 1984 года по МПК B21J5/08

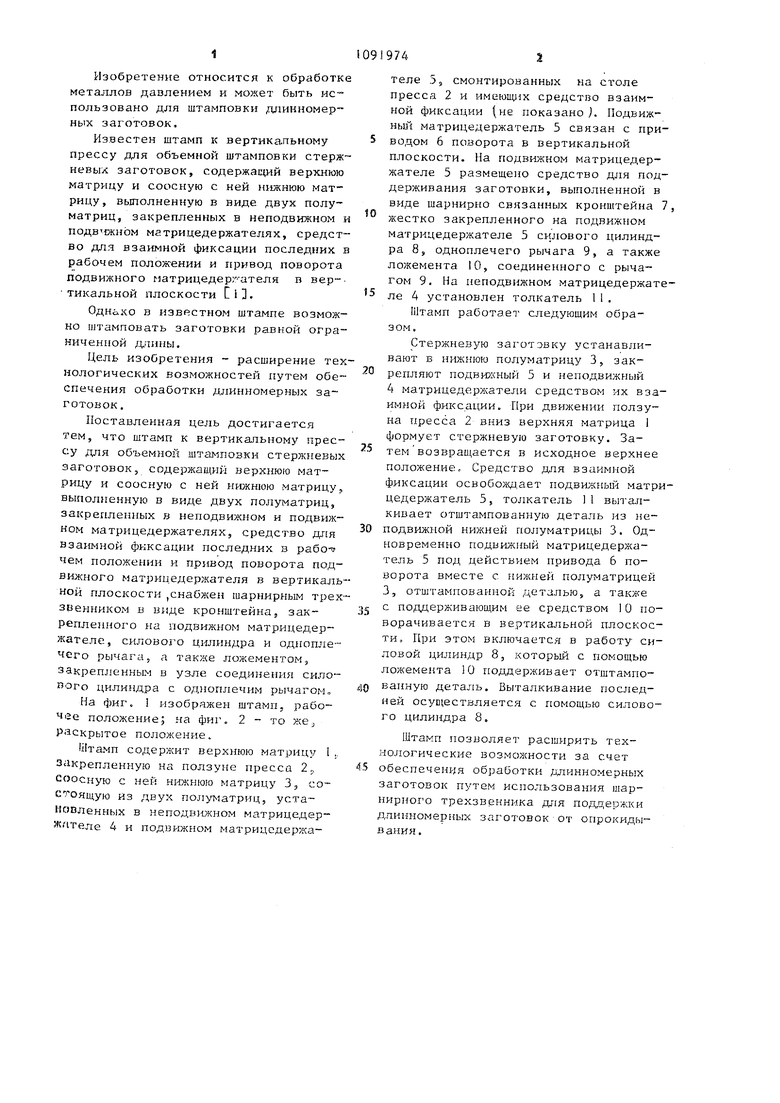

Изобретение относится к обработке металлов давлением и может быть использовано для штамповки дликномер ных заготовок.

Известен штамп к вертикапьному прессу Д/1Я объемной штамповки стержневых заготовок, содержащий верхнюю матрицу и соосную с ней нижнюю матрицу , выполненную в виде двух полуматриц, закрепленных в неподвижном и подвижном матрицедержателях, средство для взаимной фиксации последних в рабочем положении и привод поворота подвижного иатрицедер ателя в вер-тикальной плоскости С ID.

Однако в известном штампе возможно штамповать заготовки равной ограниченной Д.11ИНЫ.

Цель изобретения - расширение технологических возможностей путем обеспечения обработки длинномерных заготовок.

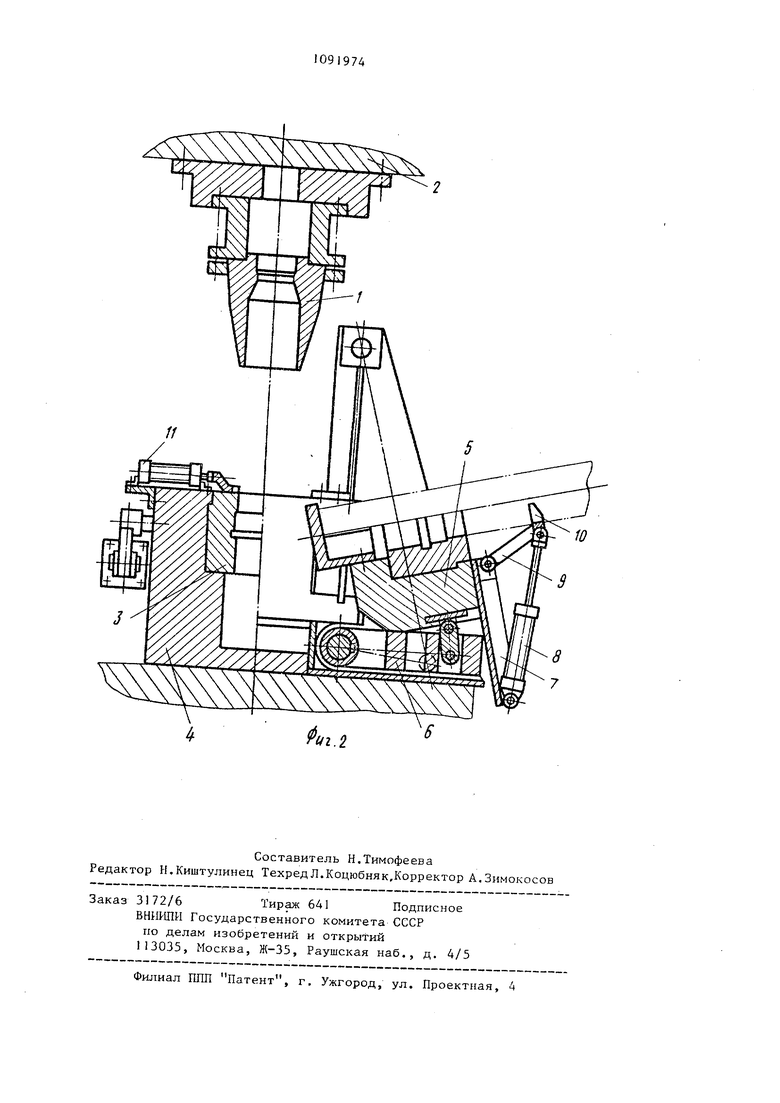

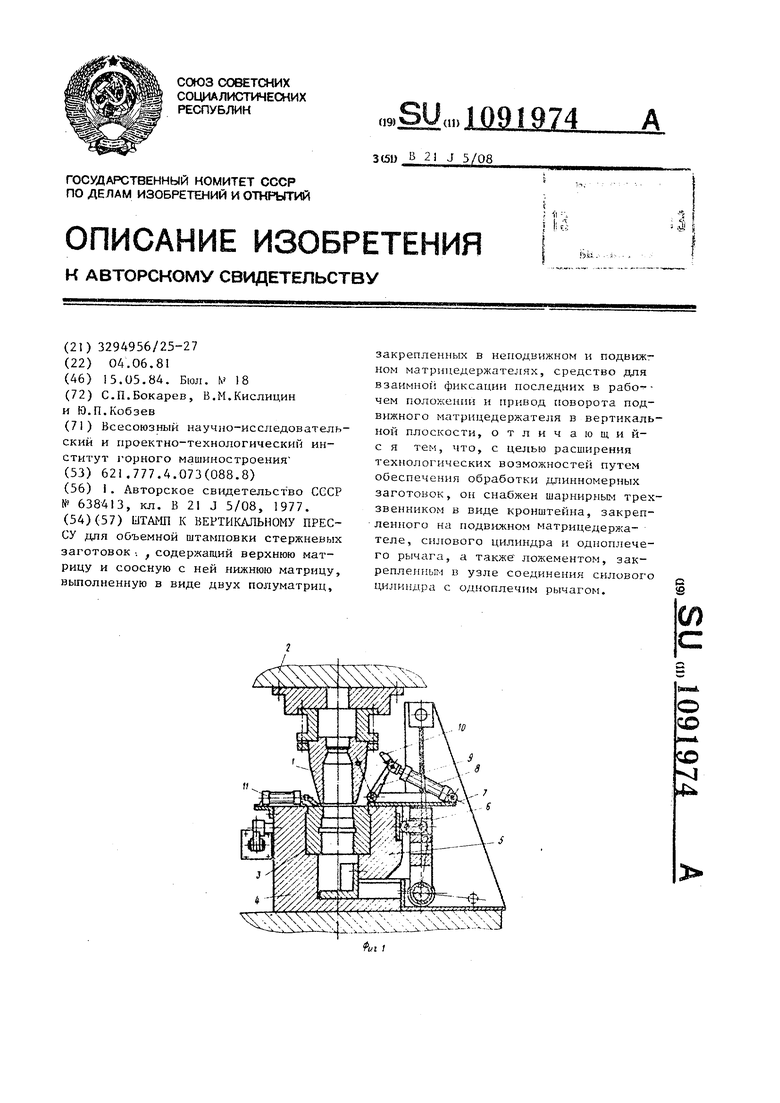

Поставленная цель достигается Тем, что штамп к вертикальному прессу для объемной штамповки стержневых заготовок, содержащий верх}1юю матрицу и соосную с ней нижнюю матрицу, выполненную в виде двух полуматриц, закрепленных в неподвижном и подвижном матрицедержателях, средство для взаимной фиксации последних в рабо- чем положении и привод поворота подвилшого матрицедержателя в вертикальной плоскости ,снабжен шарнирным трехзвенником Б виде кронштейна, закрепленного на подвижном матрицедержателе, силового цш1индра и одноплечего рычага, а также ложементом, закрепленнььм в узле соединения силового цилиндра с одноплечим рычагом. На фиг. изображен штамп, рабочее положение; на фиг. 2 - то же Р аскрытое положение.

(Итамп содержит верхнюю матрицу 1 ,, закрепленную на ползуне пресса 2„ соосную с ней нижнюю матрицу 3, состоящую из двух полуматриц, устанопленных в неподвижном матрицедержптеле 4 и подвижном матрицедержателе jj смонтированных на столе пресса 2 и имеющих средство взаимной фиксации (не показано. Подвижньш матрицедержатель 5 связан с приводом 6 поворота в вертикальной

плоскости. На подвижном мгiтpицeдepжателе 5 размещено средство для поддерживания заготовки, выполненной в виде шарнирно связанных кронштейна 7, жестко закрепленного на подвижном матрицедержателе 5 силового цилиндра 8, одноплечего рычага 9, а также ложемента 10, соединенного с рычагом 9. На неподвижном матрицедержателе А установлен толкатель 11.

Штамп работает следующим образом.

Стержневую заготэвку устанавливают Б нижнюю полуматрицу 3, закрепляют подви : ный 5 и неподвижный 4 матрицедерлсатели средством их взаимной фиксации. При движении ползуна Пресса 2 вниз верхняя матрица 1 формует стержневую заготовку. Затем возвращается в исходное верхнее

положение о Средство для взаимной фиксации освоболф,ает подвилсньш матрицедержатель 5, толкатель 11 выталкивает отщтампова.нную деталь из неподвижной нижней полуматрицы 3, Одновременно подвижный матрицедержатель 5 под действием привода 6 поворота вместе с (ней полуматрицей 3, отштампованной деталью, а также

с поддерживающим ее средством 10 поворачивается в вертикальной плоскости. При этом включается в работу силовой цилиндр 8, который с помощью ложемента 10 поддерживает отштампованную деталь. Выталкивание последней осуществляется с помощью силового цилиндра 8,

Штамп позволяет расширить технологические возмолсности за счет обеспечения обработки длинномерных заготовок путем использования шарнирного трехзвенника для поддержки длинномерных заготовок от опрокидывания.

ШТАМП К ВЕРТИКАЛЬНОМУ ПРЕССУ для объемной штамповки стержневых заготовок -. , содержащий верхнюю матрицу и соосную с ней нижнюю матрицу, вьшолненную в виде двух полуматриц. закрепленных в ненодвижном н подвижном матрицедержателях, средство для взаимной фиксации носледних в рабо- чем полохчснии и привод поворота подвижного матрицедержателя в вертикальной плоскости, о т л и ч а ю щ и йс я тем, что, с целью расширения технологических возможностей путем обеспечения обработки длинномерных заготовок, он снабжен шарнирным трехзвeнникo в виде кронштейна, закреп- ленного на подвл1жном матрицедержателе, силового цилиндра и одноплечего рь1чага, а также ложементом, закрепленным в узле соединения силового с 1и1линдра с одноплечим рычагом. со vj 4 J y/ y/ Y/- f(i(:fy-f г
