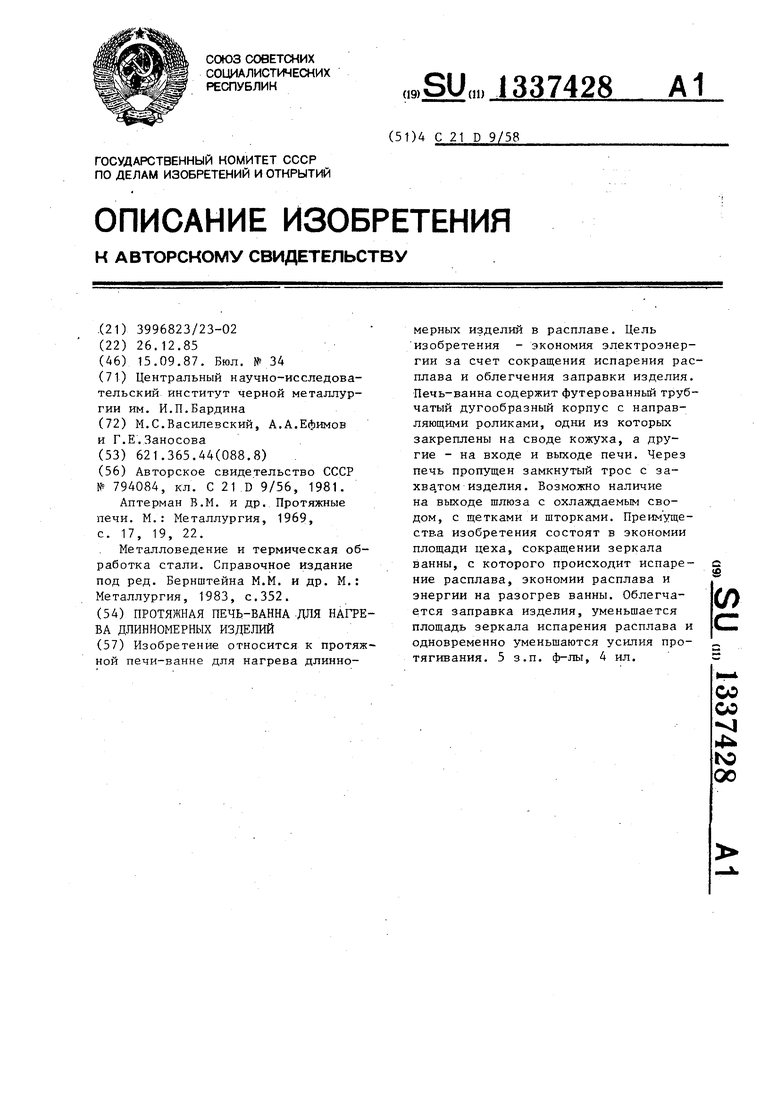

Протяжная печь-ванна для нагрева длинномерных изделий Советский патент 1987 года по МПК C21D9/58

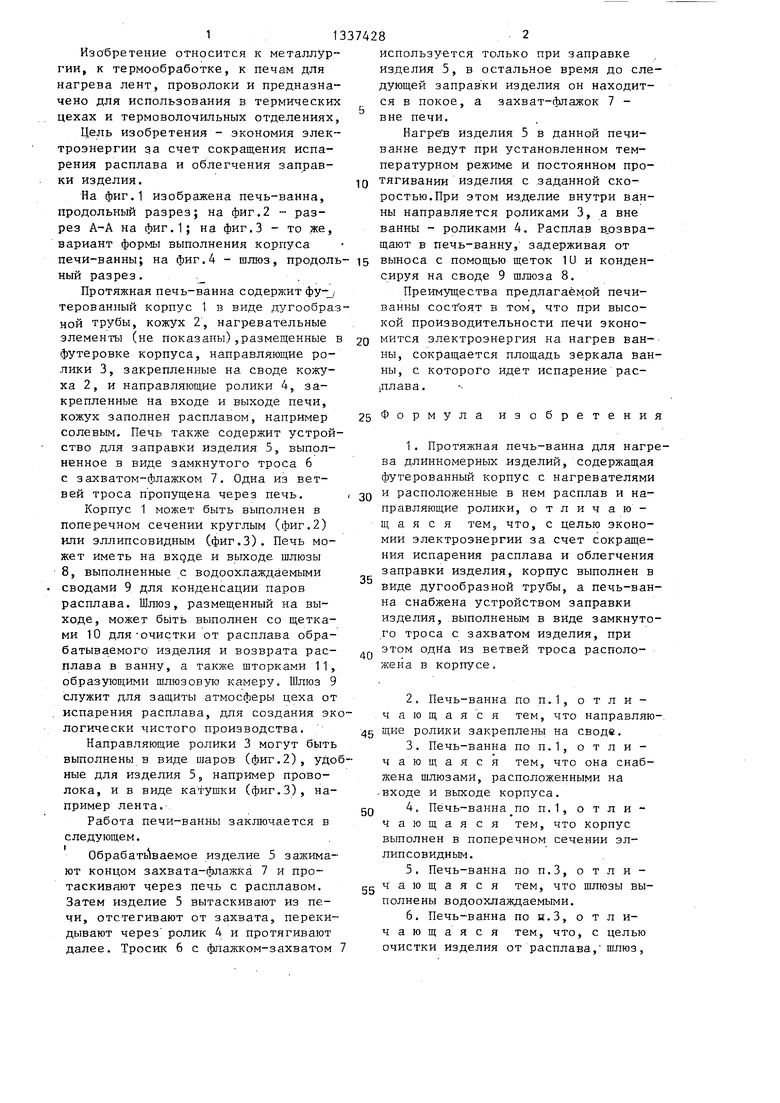

Изобретение относится к металлургии, к термообработке, к печам для нагрева лент, проволоки и предназначено для использования в термических цехах и термоволочильных отделениях,

Цель изобретения - экономия электроэнергии за счет сокращения испарения расплава и облегчения заправки изделия.

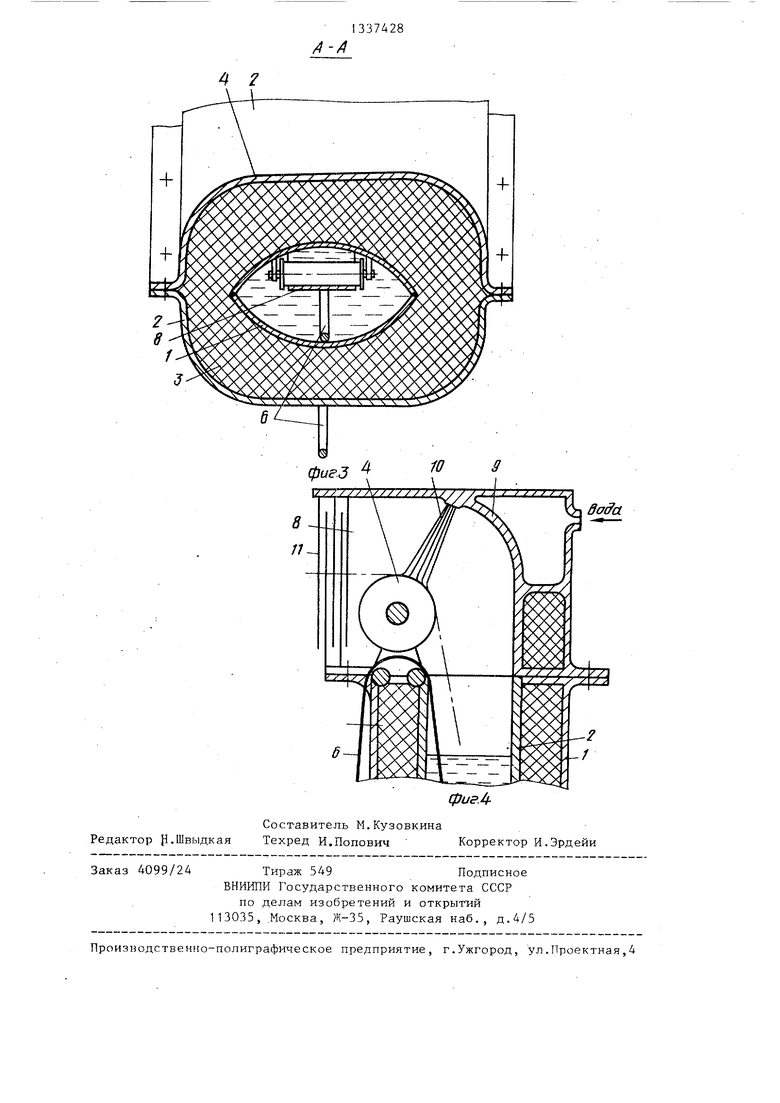

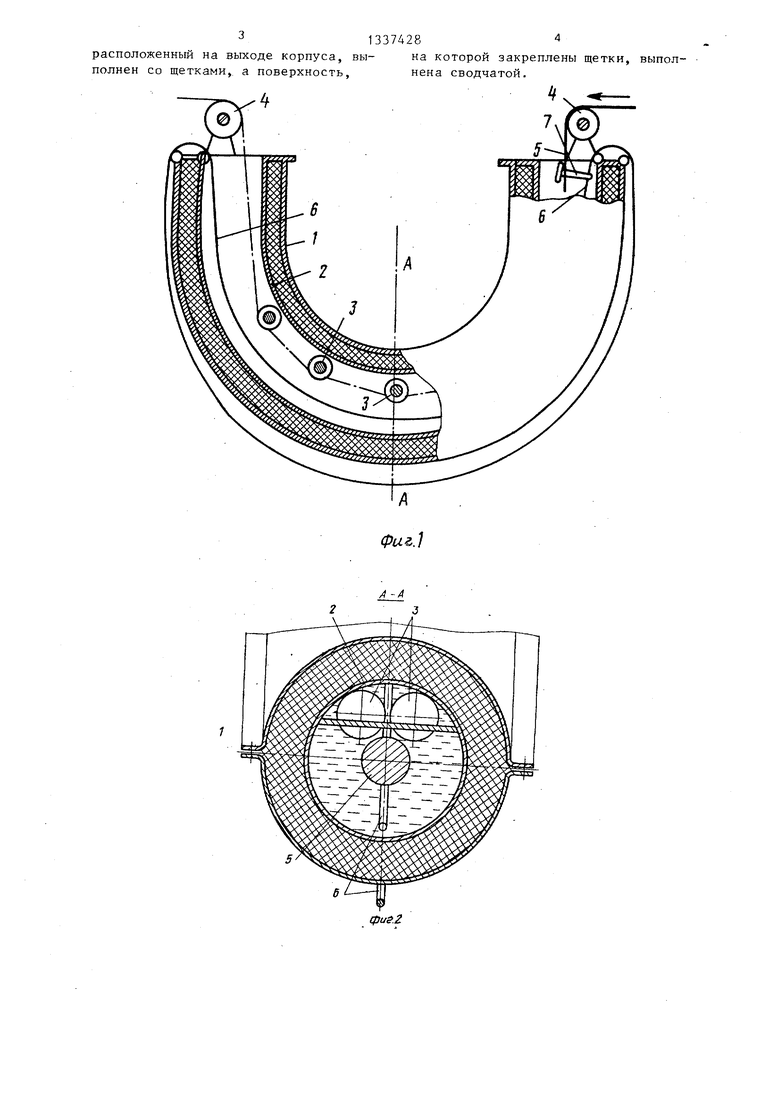

На фиг.1 изображена печь-ванна, продольный разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.З то же, вариант формы выполнения корпуса

печи-ванны; на фиг.4 - шлюз, продоль- is выноса с помощью щеток Ш и конден- ный разрез.

Протяжная печь-ванна содержит терованный корпус 1 в виде дугообразной трубы, кожух 2, нагревательные элементы (не показаны),размещенные в 20 футеровке корпуса, направляющие ролики 3, закрепленные на своде кожуха 2 , и направляющие ролики 4, закрепленные на входе и выходе печи, кожух заполнен расплавом, например 25 солевым. Печь также содержит устройство для заправки изделия 5, выполненное в виде замкнутого троса 6 с захватом-флажком 7. Одна из ветвей троса пропущена через печь. зо

Корпус 1 может быть выполнен в поперечном сечении круглым (фиг.2) или эллипсовидным (фиг.З). Печь может иметь на вхдде и выходе шлюзы 8, выполненные с водоохлаждаемыми сводами 9 для конденсации паров расплава. Шлюз, размещенный на выходе, может быть выполнен со щетками 10 для-очистки от расплава обрабатываемого изделия и возврата рас- Q плава в ванну, а также шторками 11, образующими шлюзовую камеру. Шлюз 9 служит для защиты атмосферы цеха от испарения расплава, для создания экологически чистого производства.

Направляющие ролики 3 могут быть выполнены в виде шаров (фиг.2), уДоб

35

сируя на своде 9 шлюза 8.

Преимущества предлагаемой печи- ванны сост оят в том, что при высокой производительности печи экономится электроэнергия на нагрев ванны, сокращается площадь зеркала ванны, с которого идет испарение рас- Плава.

Формула изобретения

1. Протяжная печь-ванна для нагре ва длинномерных .изделий, содержащая футерованный корпус с нагревателями и расположенные в нем расплав и направляющие ролики, отличающаяся тем, что, с целью экономии электроэнергии за счет сокращения испарения расплава и облегчения заправки изделия корпус выполнен в виде дугообразной трубы, а печь-ванна снабжена устройством заправки изделия, .выполненым в виде замкнутого троса с захватом изделия, при этом одна из ветвей троса расположена в корпусе,

2.Печь-ванна по п.1, отличающаяся тем, что направляю45 Щие ролики закреплены на своде.

3.Печь-ванна по п.1, о т л и - ч а ю щ а я с я тем, что она снабжена шлюзами, расположенными на

ные для изделия 5, например проволока, и в виде катушки (фиг.З), например лента.-.

Работа печи-ванны заключается в следующем.

Обрабать ваемое изделие 5 зажимают концом захвата-флажка 7 и протаскивают через печь с расплавом. Затем изделие 5 вытаскивают из печи, отстегивают от захвата, перекидывают через ролик 4 и протягивают далее. Тросик 6 с флажком-захватом

используется только при заправке изделия 5, в остальное время до следующей заправ ки изделия он находится в покое, а захват-флажок 7 - вне печи.

Нагре в изделия 5 в данной печи- ванне ведут при установленном температурном режиме и постоянном протягивании изделия с заданной скоростью. При этом изделие внутри ванны направляется роликами 3, а вне ванны - роликами 4. Расплав в,озвра- щают в печь-ванну, задерживая от

выноса с помощью щеток Ш и конден-

сируя на своде 9 шлюза 8.

Преимущества предлагаемой печи- ванны сост оят в том, что при высокой производительности печи экономится электроэнергия на нагрев ванны, сокращается площадь зеркала ванны, с которого идет испарение рас- Плава.

Формула изобретения

1. Протяжная печь-ванна для нагрева длинномерных .изделий, содержащая футерованный корпус с нагревателями и расположенные в нем расплав и направляющие ролики, отличающаяся тем, что, с целью экономии электроэнергии за счет сокращения испарения расплава и облегчения заправки изделия корпус выполнен в виде дугообразной трубы, а печь-ванна снабжена устройством заправки изделия, .выполненым в виде замкнутого троса с захватом изделия, при этом одна из ветвей троса расположена в корпусе,

2.Печь-ванна по п.1, отличающаяся тем, что направляю,

Щие ролики закреплены на своде.

3.Печь-ванна по п.1, о т л и - ч а ю щ а я с я тем, что она снабжена шлюзами, расположенными на

входе и выходе корпуса. 4. Печь-ванна по п.1, о т л и - чающаяся тем, что корпус выполнен в поперечном сечении эллипсовидным.

5.Печь-ванна поп.З, отли- ч а ю щ а я с я тем, что шлюзы выполнены водоохлаждаемыми.

6.Печь-ванна по н.З, о т л и- чающаяся тем, что, с целью очистки изделия от расплава, шлюз,

31337А28

расположенный на выходе корпуса, вы- на которой закреплены щетки, выпол- полнен со щетками, а поверхность, нена сводчатой,

,« -

Изобретение относится к протяжной печи-ванне для нагрева длинномерных изделий в расплаве, Цель изобретения - экономия электроэнергии за счет сокращения испарения расплава и облегчения заправки изделия, Печь-ванна содержит футерованный трубчатый дугообразный корпус с направляющими роликами, одни из которых закреплены на своде кожуха, а другие - на входе и выходе печи. Через печь пропущен замкнутый трос с за- хва.том Изделия, Возможно наличие на выходе шлюза с охлаждаемым сводом, с щетками и шторками. Преимущества изобретения состоят в экономии площади цеха, сокращении зеркала ванны, с которого происходит испарение расплава, экономии расплава и энергии на разогрев ванны. Облегчается заправка изделия, уменьшается площадь зеркала испарения расплава и одновременно уменьшаются усилия протягивания, 5 з,п, ф-лы, 4 ил. (Л со со 4 1О 00
