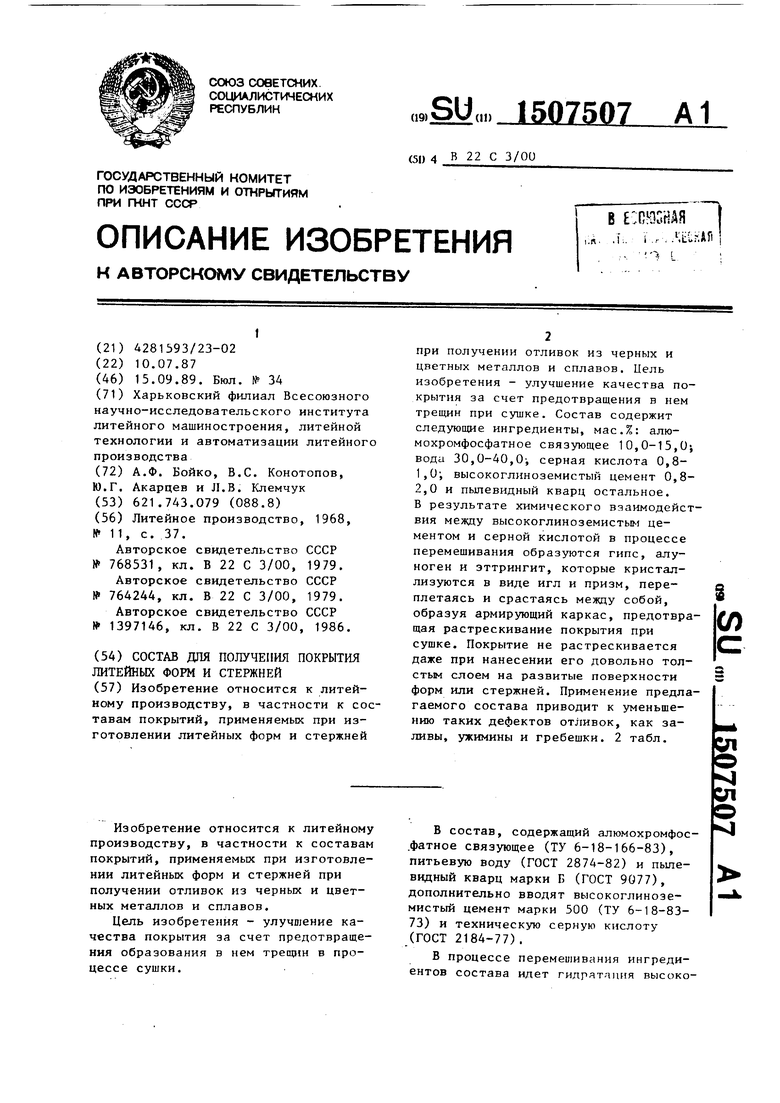

Состав для получения покрытия литейных форм и стержней Советский патент 1989 года по МПК B22C3/00

3150

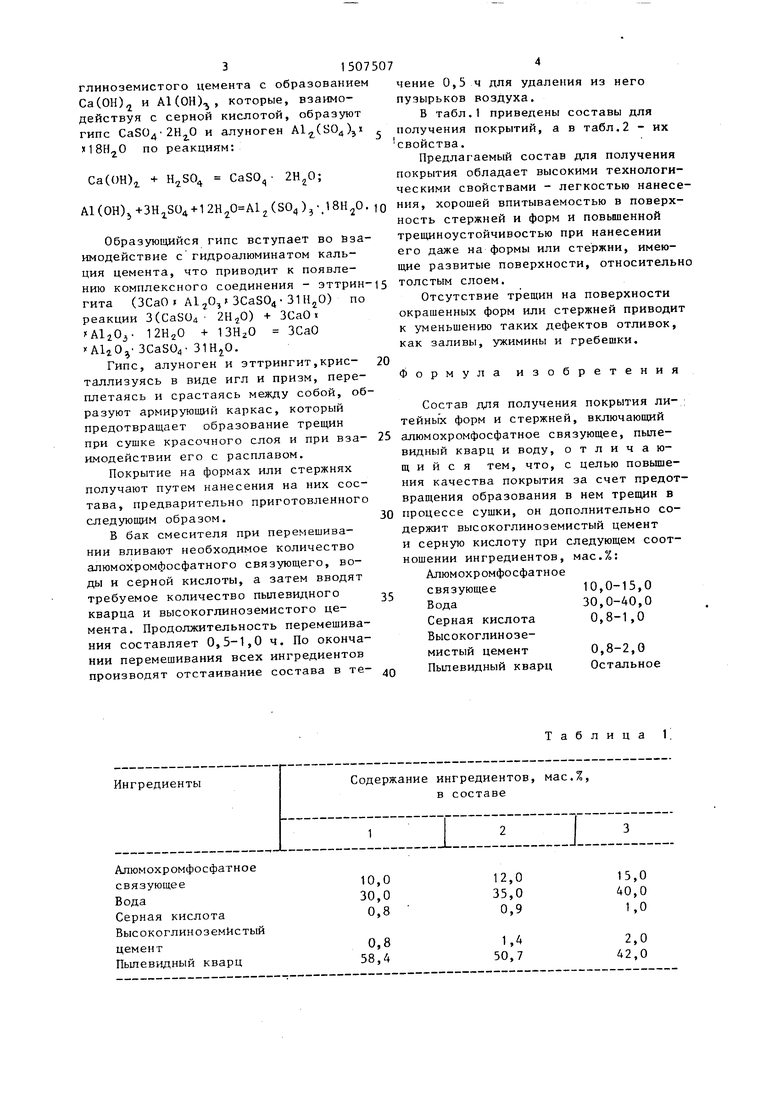

глиноземистого цемента с образованием Са(ОН) и А1(ОН), которые, взаимодействуя с серной кислотой, образуют гипс и алуноген fi.(0) по реакциям:

СаСОН) + , CaSO Al(OH)j+3HjS04 + 12H20 Al2(S04)3-.18H20

Образующийся гипс вступает во Взаимодействие с гидроалюминатом кальция цемента, что приводит к появлению комплексного соединения - эттрингита (ЗСаО , ЗСаЗО -ЗШ О) по реакции ЗССаЗО - ZH-jO) + ЗСаО к А120з- UHjO + 13HzO ЗСаО xAljO ЗСаЗО 31HjO.

Гипс, алуноген и эттрингит,крис- таллизуясь в виде игл и призм, переплетаясь и срастаясь между собой, образуют армирующий каркас, который предотвращает образование трещин при сушке красочного слоя и при вза- имодействии его с расплавом.

Покрытие на формах или стержнях получают путем нанесения на них состава, предварительно приготовленного следующим образом.

В бак смесителя при перемешивании вливают необходимое количество алюмохромфосфатного связующего, воды и серной кислоты, а затем вводят требуемое количество пьшевидного кварца и высокоглиноземистого цемента. Продолжительность перемешивания составляет 0,5-1,0 ч. По окончании перемешивания всех ингредиентов производят отстаивание состава в те

чение 0,5 ч для удаления из него пузырьков воздуха.

В табл.1 приведены составы для получения покрытий, а в табл.2 - их свойства.

Предлагаемый состав для получения покрытия обладает высокими технологическими свойствами - легкостью нанесения, хорошей впитываемостью в поверхность стержней и форм и повышенной трещиноустойчивостью при нанесении его даже на формы или стержни, имеющие развитые поверхности, относительно толстым слоем.

Отсутствие трещин на поверхности окрашенных форм или стержней приводит к уменьшению таких дефектов отливок, как заливы, ужимины и гребешки.

Формула изобретения

Состав для получения покрытия ли- ; тейных форм и стержней, включающий алюмохромфосфатное связующее, пылевидный кварц и воду, отличающийся тем, что, с целью повьше- ния качества покрытия за счет предотвращения образования в нем трещин в процессе сушки, он дополнительно содержит высокоглиноземистый цемент и серную кислоту при следующем соотношении ингредиентов, мас.%:

Алюмохромфосфатное

связующее Вода

Серная кислота Высокоглиноземистый цемент Пылевидный кварц

10,0-15,0

30,0-40,0

0,8-1,0

0,8-2,0 Остальное

Изобретение относится к литейному производству, в частности к составам покрытий, применяемых при изготовлении литейных форм и стержней при получении отливок из черных и цветных металлов и сплавов. Цель изобретения - улучшение качества покрытия за счет предотвращения в нем трещин при сушке. Состав содержит следующие ингредиенты, мас.%: алюмохромфосфатное связующее 10,0...15,0

воду 30,0...40,0

серную кислоту 0,8...1,0

высокоглиноземистый цемент 0,8...2,0 и пылевидный кварц остальное. В результате химического взаимодействия между высокоглиноземистым цементом и серной кислотой в процессе перемешивания образуются гипс, алуноген и эттрингит, которые кристаллизуются в виде игл и призм, переплетаясь и срастаясь между собой, образуя армирующий каркас, предотвращая растрескивание покрытия при сушке. Покрытие не растрескивается даже при нанесении его довольно толстым слоем на развитые поверхности форм или стержней. Применение предлагаемого состава приводит к уменьшению таких дефектов отливок, как заливы, ужимины и гребешки. 2 табл.

Таблица ,

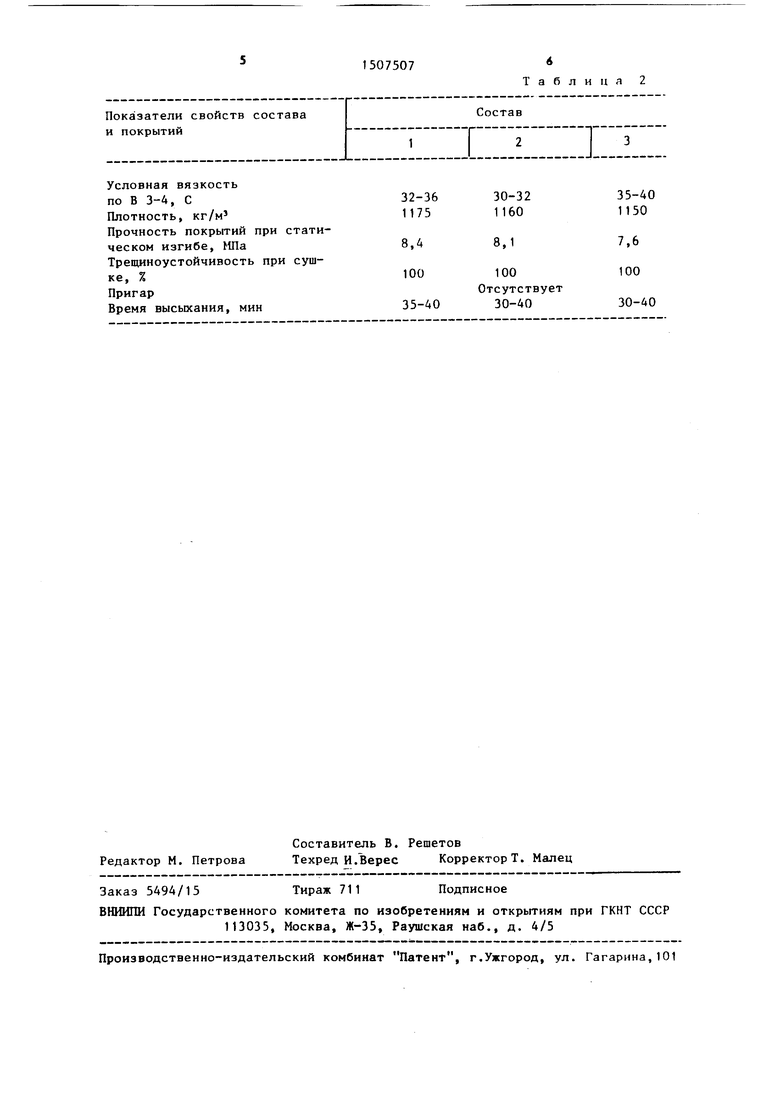

Таблица 2
