Устройство для свинчивания цилиндрических деталей с тарированным моментом Советский патент 1990 года по МПК B25B13/50 B25B21/00

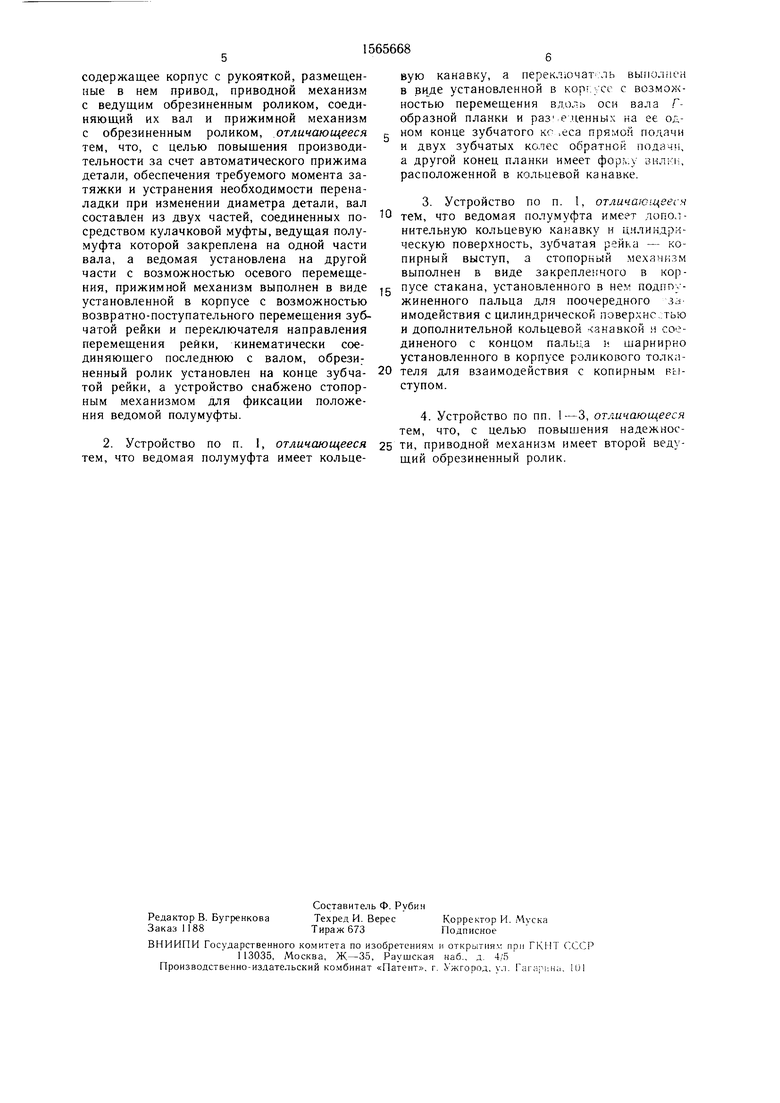

Изобретение относится к ручному инструменту для свинчивания цилиндрических деталей и может быть использовано при сборке трубных соединений. Цель изобретения - повышение производительности за счет автоматического прижима детали, обеспечения требуемого момента затяжки и устранения необходимости переналадки при изменении диаметра детали и повышение надежности за счет увеличения силы сцепления между деталью и ведущим роликом. Прижимной механизм представляет собой зубчатую рейку 19 с роликом 21 и переключатель в виде планки 23, несущей зубчатое колесо 24 и пару зубчатых колес 25. Конец планки 23 расположен в канавке 7 ведомой полумуфты 6, установленной с помощью шлицевого соединения на конце части 4 вала, а ведущая полумуфта 5 закреплена на части 3 вала. Стопорный механизм представляет собой подпружиненный палец 32, соединенный с шарнирно установленным роликовым толкателем 34. При работе вращение передается с части 3 вала через зубчатую передачу и зубчатое колесо 24 на рейку 19, которая перемещается и своим роликом 21 поджимает деталь 18 к ведущим роликам 17, на которые вращение передается через ведомую полумуфту 6. При достижении заданного момента затяжки полумуфта 6 перемещается влево, увлекая планку 23 и вводя в зацепление с зубчатым колесом 26 зубчатые колеса 25, при этом рейкам 19 перемещается в обратном направлении, освобождая деталь 18, а палец 32, находившийся до этого в канавке 8 полумуфты 6 и стопоривший ее в нерабочем положении, выводится из канавки 8 при взаимодействии роликового толкателя 34 с копирным выступом 30 зубчатой рейки 19. 3 з.п. ф-лы. 1 ил.
