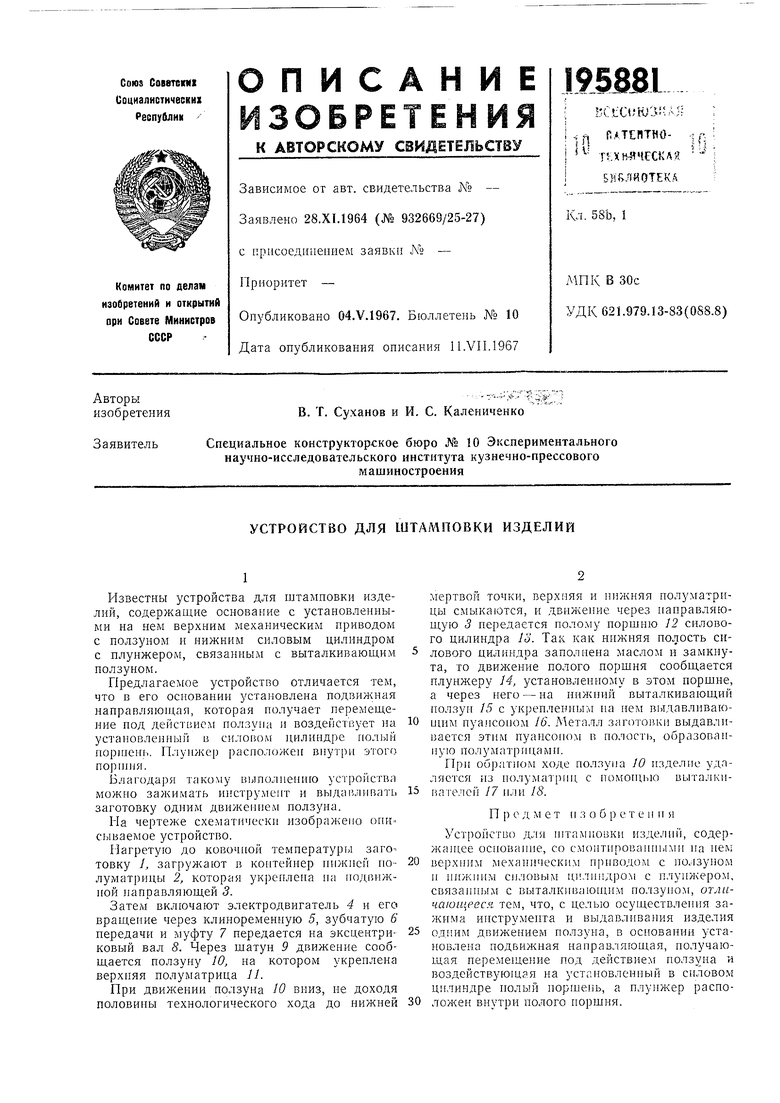

УСТРОЙСТВО ДЛЯ ШТАМПОВКИ ИЗДЕЛИЙ Советский патент 1967 года по МПК B21C23/21 B30B11/26

Известны устройства для штамповки изделий, содержащие основание с установленными на нем верхним механическим приводом с ползуном И НИЖНИМ СИЛОВЫМ цилиндром с плунжером, связанным с выталкивающим ползуном.

Предлагаемое устройство отличается тем, что в его основании установлена подвижная направляюиитя, которая получает перемещение под действием ползуна и воздействует на установленный в си.човом пилиидре полый иоригень. Плунжер расположен внутри этого поршня.

Благодаря такому выполне 1ию устройства можно зажимать И1 струмент и выдавливать заготовку ОДНИМ движением ползуна.

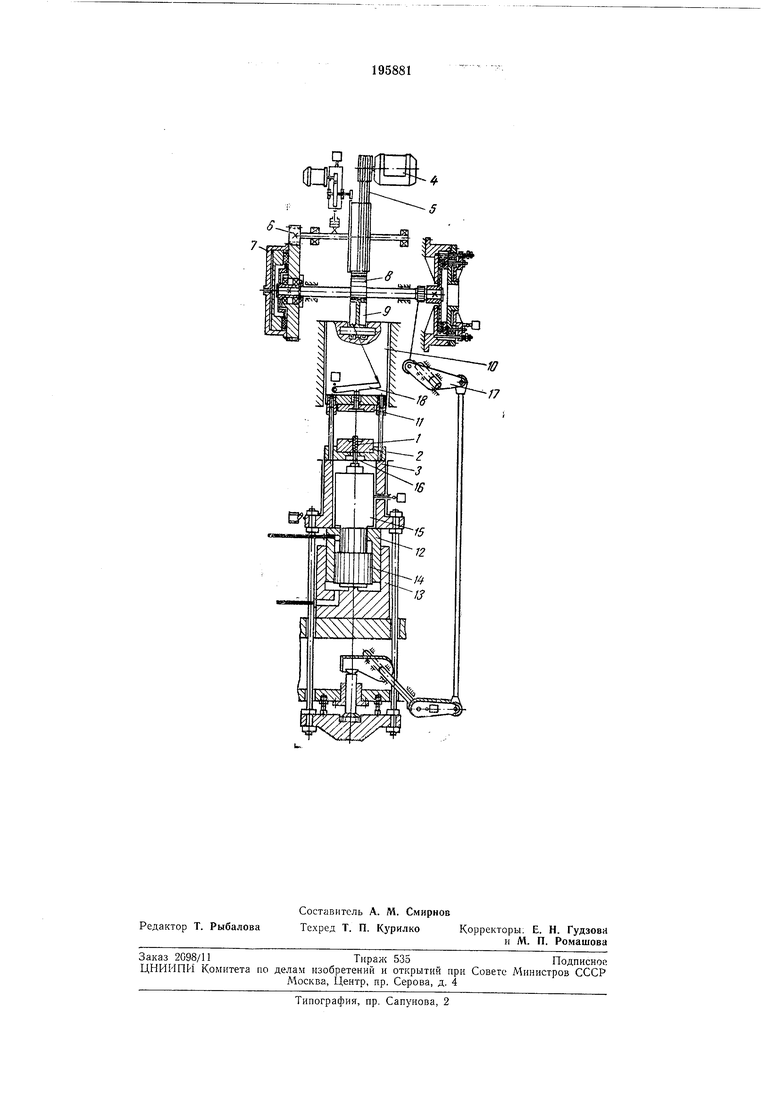

Па чертеже схематически изображено они сываемое устройство.

Нагретую до ковочной температуры заготовку У, загружают в коитейпер иижисй иолуматрнпы 2, которая укреилепа иа иодвнжной направляющей 3.

Затем включают электродвигатель 4 н его вращение через клииоременную 5, зубчатую 6 передачи и муфту 7 передается на эксцентриковый вал 8. Через щатун 9 движение сообщается ползуну 10, на котором укреплена верхняя полуматрица П.

мертвой ТОЧКИ, верхняя и нижняя полуматрицы смыкаются, И движепие через направляющую 3 передастся полому порщню /2 силового цилиндра 13. Так как нижняя полость силового цилиндра заполнена маслом и замкнута, то движение полого порщня сообщается плунжеру 14, установленному в этом поршне, а через него - на нижний выталкивающий ползун /5 с ук))епленны; на нем выдавлнваюН1ИМ пуансоном 16. Металл заготовки выдавливается ЭТИМ пуансоном в полость, образованную полуматр1И1,ами.

Прн оо затном ходе ползуна /(9 изделие удаляется ИЗ нолу.атр11ц с номогцыо выталкиг.ателей 17 или 18.

П р с д м е т И 3 о б р е т е н и я

Устройство для Н1тамновки издел н 1, содержа цее ocnoBainie, со смонтироваиньтн на нем верхним механическим приводом с ползуном И НИЖНИМ СИЛОВЫМ цилиндром с плунжером, связанным с выталкиваюиигм иолзуном, отличаю1цсес.ч, тем, что, с целью осуществлення зажима инструмента и выдавливаиия изделия ОДНИМ движением нолзуна, в основании устаиовлеиа нодвижиая наиравляюи1ая, иолучающая перемещение под действием ползуиа и воздействующая иа установленный в снловом цнлнндре иолый иорщень, а нлуижер расположен внутри полого гюрщия.
