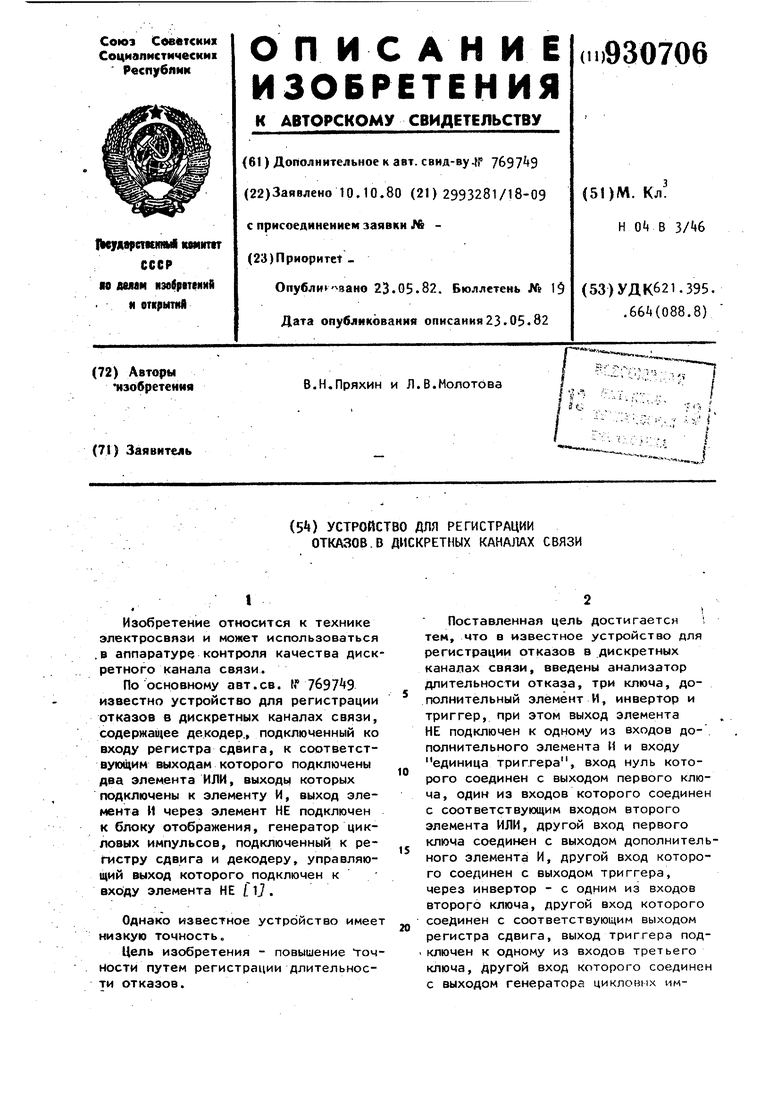

Устройство для регистрации отказов в дискретных каналах связи Советский патент 1982 года по МПК H04B3/46

- I .

4

Изобретение относится к технике электросвязи и может использоваться .в аппаратуре контроля качества дискретного канала связи.

По основному авт.св. f 7бЭ7 9 известно устройство для регистрации отказов в дискретных каналах связи, содержащее декодер., подключенный ко входу регистра сдвига, к соответствующим выходам которого подключены два элемента ИЛИ, выходы которых подключены к элементу И, выход элемента И через элемент НЕ подключен к блоку отображения, генератор цикловых импульсов, подключенный к регистру сдвига и декодеру, управляющий выход которого подключен к входу элемента НЕ i lj .

Однако известное устройство имеет низкую точность.

Цель изобретения - повышение точности путем регистрации длительности отказов.

Поставленная цель достигается тем, что в известное устрюйство для регистрации отказов в дискретных каналах связи, введены анализатор длительности отказа, три ключа, дополнительный элемент И, инвертор и триггер, при этом выход элемента НЕ подключен к одному из входов дополнительного элемента И и входу единица триггера, вход нуль кото10рого соединен с выходом первого ключа, один из входов которого соединен с соответствующим входом второго элемента ИЛИ, другой вход первого ключа соединен с выходом дополнительISного элемента И, другой вход которого соединен с выходом триггера, через инвертор - с одним из входов второго ключа, другой вход которого соединен с соответствующим выходом

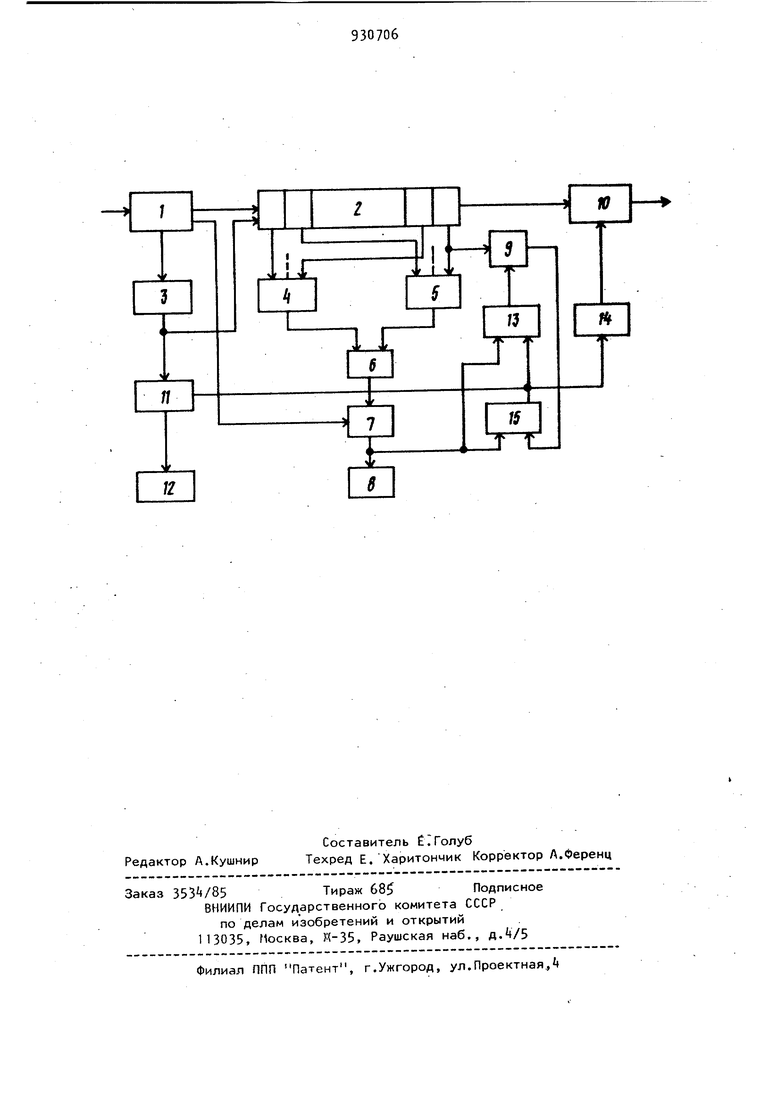

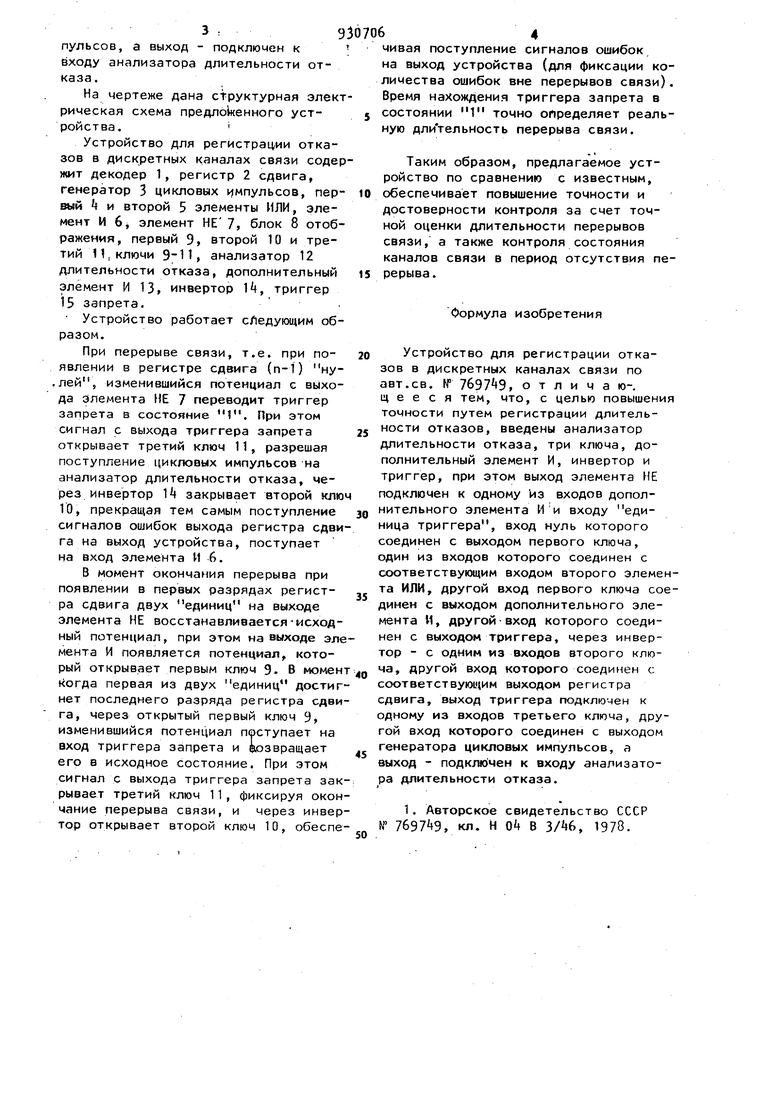

20 регистра сдвига, выход триггера под.ключен к одному из входов третьего ключа. Другой вход которого соединен с выходом генератора цикловнх импульсов, а выход - подключен к входу анализатора длительности отказа. На чертеже дана структурная элект рическая схема npe nokeHHoro устройства. Устройство для регистраЦ|Ии отказов в дискретных каналах связи содер жит декодер 1, регистр 2 сдвига, генератор 3 цикловых импульсов, пароли « и второй 5 элементы ИЛИ, элемент И 6j элемент НЕ 7, блок 8 отображения, первый 9, второй 10 и третий И, ключи 9-11, анализатор 12 длительности отказа, дополнительный элемент И 13, инвертор Н, триггер 15 запрета. Устройство работает следующим образом. При перерыве связи, т.е. при появлении в регистре сдвига (п-1) ну,лей, изменившийся потенциал с вЫхода элемента НЕ 7 переводит триггер запрета в состояние 1. При этом сигнал с выхода триггера запрета открывает третий ключ 11, разрешая поступление цикловых импульсов на анализатор длительности отказа, через инвертор Т закрывает второй клю 10, прекращая тем самым поступление сигналов ошибок выхода регистра сдви га на выход устройства, поступает на вход элемента И 6. В момент окончания перерыва при появлении в первых разрядах регистра сдвига двух единиц на выходе элемента НЕ восстанавливается-исходный потенциал, при этом на выходе эле мента И появляется потенциал, который открывает первым ключ Э- В момент когда первая из двух единиц достигнет последнего разряда регистра сдвига, через открытый первый ключ 9, изменившийся потенциал поступает на вход триггера запрета и возвращает его в исходное состояние. При этом сигнал с выхода триггера запрета закрывает третий ключ 11, фиксируя окончание перерыва связи, и через инвертор открывает второй ключ 10, обеспечивая поступление сигналов ошибок на выход устройства (для фиксации количества ошибок вне перерывов связи). Время нахождения триггера запрета в состоянии 1 точно определяет реальную длительность перерыва связи. Таким образом, предлагаемое устройство по сравнению с известным, обеспечивает повышение точности и достоверности контроля за счет точной оценки длительности перерывов связи, а также контроля состояния каналов связи в период отсутствия перерыва. Формула изобретения Устройство для регистрации отказов в дискретных каналах связи по авт.св. № , отличаю-. 1д е е с я тем, что, с целью повышения точности путем регистрации длительности отказов, введены анализатор длительности отказа, три ключа, дополнительный элемент И, инвертор и триггер, при этом выход элемента НЕ подключен к одному из входов дополнительного элемента Ии входу единица триггера, вход нуль которого соединен с выходом первого ключа, один из входов которого соединен с соответствующим входом второго элемента ИЛИ, другой вход первого ключа соединен с выходом дополнительного элемента И, другой-вход которого соединен с выходом триггера, через инвертор - с одним из входов второго ключа, другой вход которого соединен соответствую1иим выходом регистра сдвига, выход триггера подключен к одному из входов третьего ключа, другой вход которого соединен с выходом генератора цикловых импульсов, а выход - подключен к входу анализатора длительности отказа. 1. Авторское свидетельство СССР N , кл. И 04 В , 1978.
