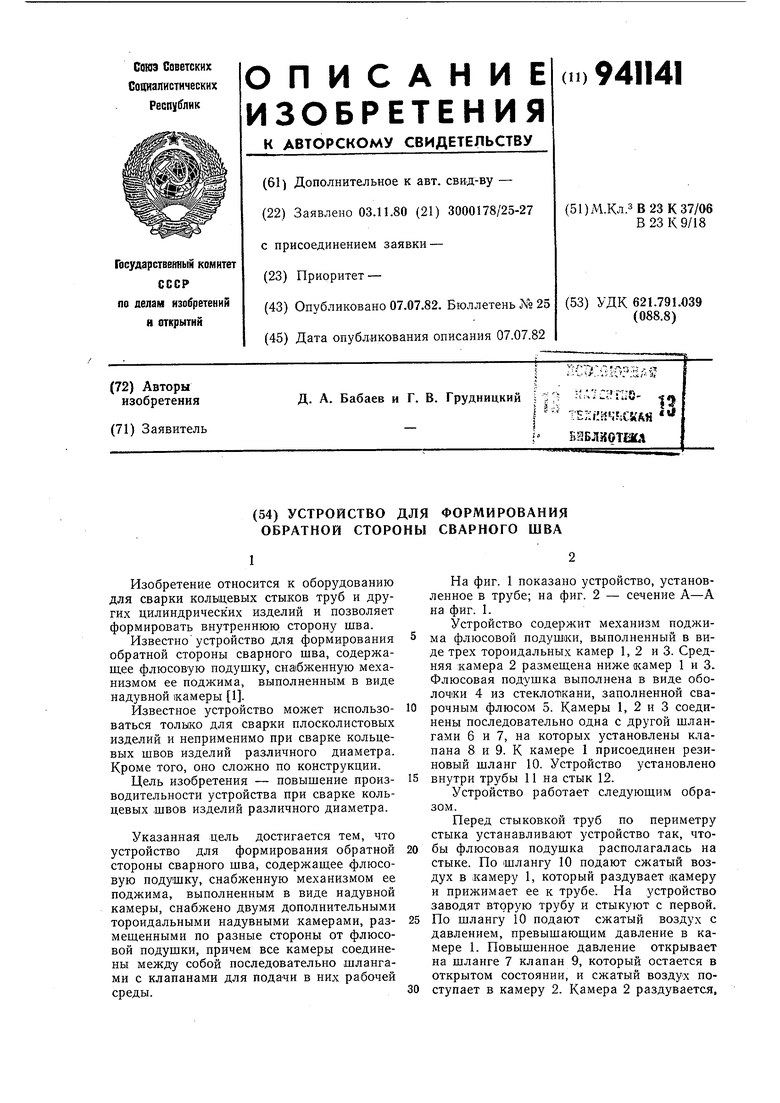

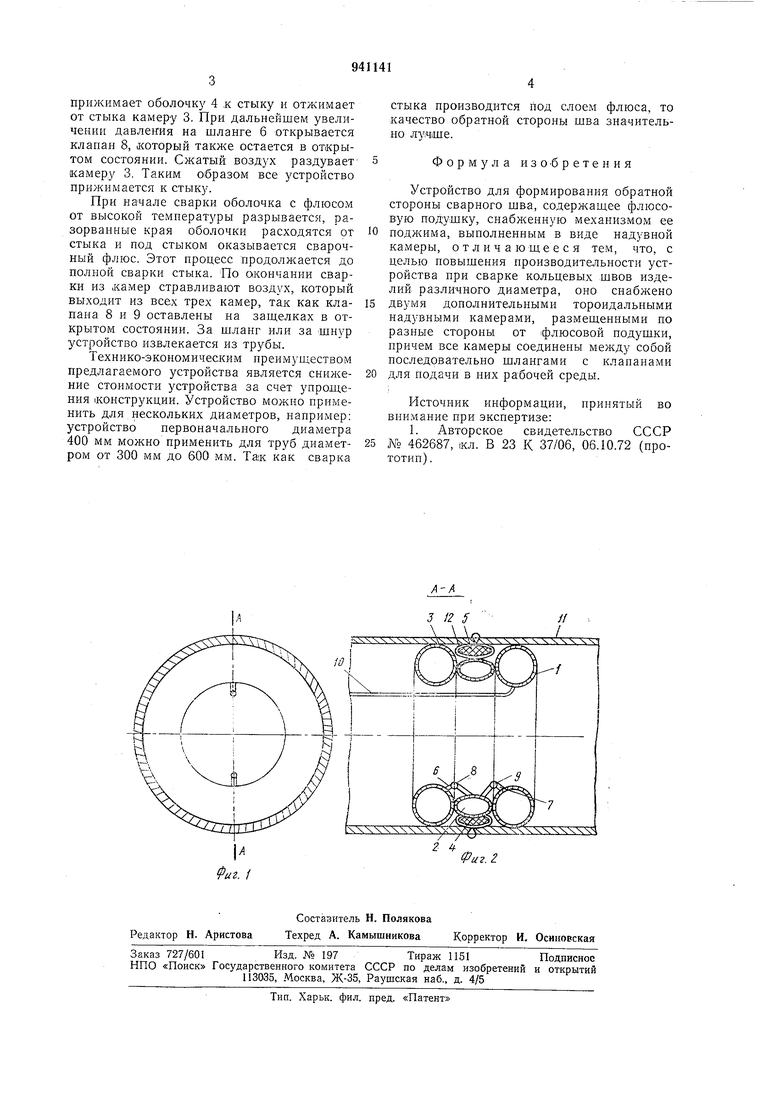

прижимает оболочку 4 к стыку и отжимает от стыка камеру 3. При дальнейшем увеличении давления на шланге 6 открывается клапан 8, который также остается в открытом состоянии. Сжатый воздух раздувает камеру 3. Таким образом все устройство прижимается к стыку.
При начале сварки оболочка с флюсом от высокой температуры разрывается, разорванные края оболочки расходятся от стыка и под стыком оказывается сварочпый флюс. Этот процесс продоля ается до полной сварки стыка. По окончании сварки из .камер стравливают воздух, который выходит из всех трех камер, так как клапана 8 и 9 оставлены на заш,елках в открытом состоянии. За шланг или за шнур устройство извлекается из трубы.
Технико-экономическим преимунлеством предлагаемого устройства является снижение стоимости устройства за счет упрощения конструкции. Устройство можно применить для нескольких диаметров, например: устройство первоначального диаметра 400 мм можно применить для труб диаметром от 300 мм до 600 мм. Так как сварка
стыка производится иод слоем флюса, то качество обратной стороны шва значительно лучше.
Формула пзОбретения
Устройство для формирования обратной стороны сварного шва, содержашее флюсовую подушку, снабженную механизмом ее поджима, выполненным в виде надувной камеры, отличающееся тем, что, с целью повышения производительности устройства при сварке кольцевых швов изделий различного диаметра, оно снабжено двумя дополнительными тороидальными надувными камерами, размещенными по разные стороны от флюсовой подушки, причем все камеры соединены между собой последовательно шлангами с клаианами для подачи в них рабочей среды.
Источник информации, принятый во внимание при экспертизе:
1. Авторское свидетельство СССР № 462687, кл. В 23 К 37/06, 06.10.72 (прототип).
