Область техники, к которой относится изобретение
Изобретение относится к разновидностям спецтехники, предназначенной для перегрузки штучных грузов для работы на перевалочных базах, складах, в цехах, ангарах, портах, пунктах приема металлолома.
Уровень техники
Известны перегружатели, содержащие тележку с поворотной платформой с расположенными на ней приводом конвейера для перегрузки грузов с загрузочной части конвейера на консольную (см., например, авторское свидетельство SU 346497 A1, МКИ E21F 13/08, УДК 622/647 (088/08). Конвейер-перегружатель: Заявлено 20.02.1970 (№1405368/22-3). Опубликовано 28.04.1972. Бюл. №23. / Власов В.И., Иванов В.П., Гринблат А.С., Ищук В.Н., Коган И.Ш., Кравченко В.В., Кузнецов В.Н., Логинов В.И., Нивин А.Ф., Спиваков В.П., Шаляпин В.А., Исаков Н.П. Заявитель Ачисайский ордена Октябрьской Революции полиметаллический комбинат).
Недостатком конструкции является невозможность перемещения грузов с одного транспортного средства на другое не связанных друг с другом (находящихся на расстоянии друг от друга).
Наиболее близким техническим решением является конвейерный перегружатель, состоящий из призабойной секции, сообщенной с разгрузочной секцией, причем ленточный конвейер установлен на раме с возможностью подъема-опускания в вертикальной плоскости (см. например, (Патент RU 168118 U1, МПК Е21С 47/04. Конвейерный перегружатель: Заявлено: 21.06.2016; Публикация: 2017.01.18; Язык документа: Русский. / Нифадьев Владимир Иванович (KG), Коваленко Анатолий Акимович (KG), Анохин Анатолий Васильевич (KG) Владелец патента: Заявитель Государственное образовательное учреждение высшего профессионального образования Кыргызско-Российский Славянский университет (КРСУ) (KG)).
Недостатком указанного устройства является сложность конструкции и эксплуатации.
Раскрытие изобретения
С существенными признаками заявленного изобретения совпадает следующая совокупность признаков прототипа: платформа с имеющимся грузом и платформа-перегружатель.
Изобретение направлено на перемещение груза с одной подвижной/неподвижной платформы на другую подвижную/неподвижную, находящихся на расстоянии друг от друга. Предлагаемое техническое решение позволяет обеспечить перемещение грузов с платформы на платформу, снизить усилия, затрачиваемые на перемещение, и упростить процесс перегрузки крупногабаритных грузов. Предлагаемое техническое решение отличается простотой реализации и эксплуатации.
Это достигается за счет того, что перемещаемый груз, расположенный на платформе, перемещается на платформу с установленным на ней кантователем, с возможностью его перемещения по платформе на основании. Кантователь в нижней части соединен с основанием шарниром с возможностью изменения угла наклона, причем в верхней части кантователя размещен блок с канатом один конец которого закреплен на грузоподъемном механизме, причем на свободном конце каната размещено грузозахватное устройство с возможностью его крепления на перемещаемом грузе. На рабочей поверхности кантователя установлены ролики. Основание снабжено толкателем один конец которого жестко закреплен на платформе, а второй жестко соединен с основанием платформы.
Краткое описание чертежей

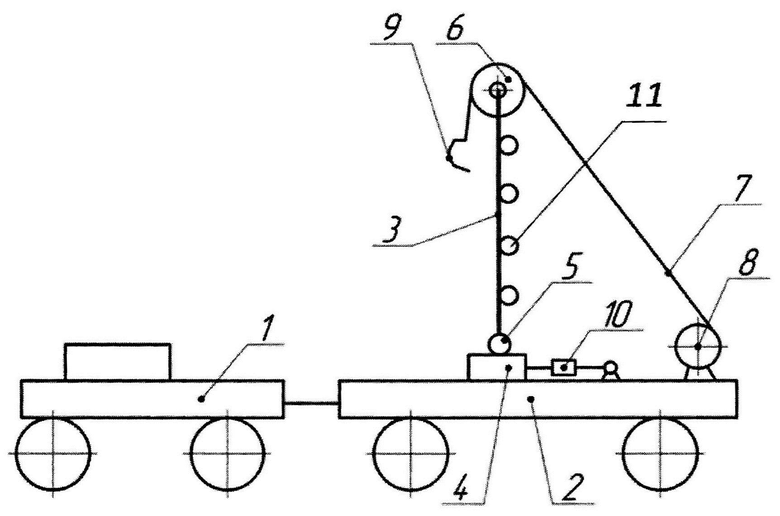

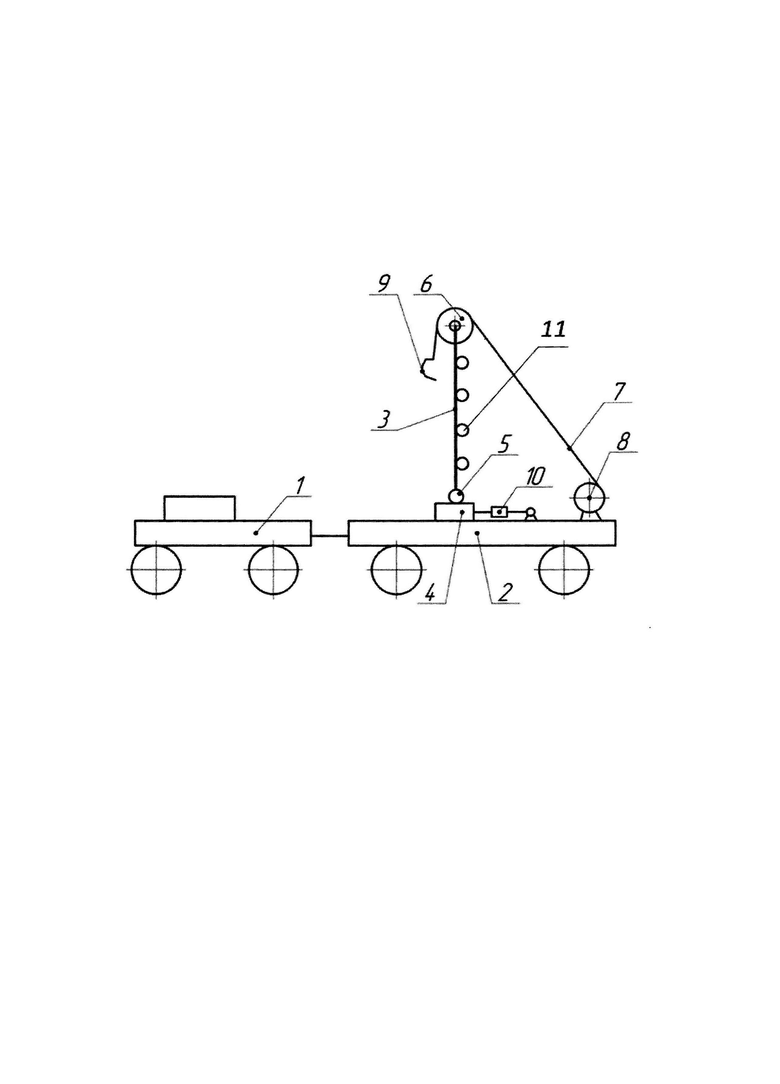

На фигуре представлена система перегружателя.
Осуществление изобретения
Система перегружателя для перемещения груза с платформы на платформу, включающая перемещаемый груз (условно не обозначен), расположенный на платформе 1 (см. фигуру), который перемещается на платформу 2 с установленным на ней кантователем 3, с возможностью его перемещения по направляющим (условно не показаны) по платформе 2 на основании 4. Кантователь 3 в нижней части соединен с основанием 4 шарниром 5 с возможностью изменения угла наклона, причем в верхнем части кантователя 3 размещен блок 6 с канатом 7, один конец которого закреплен на грузоподъемном механизме 8, причем на свободном конце каната 7 размещено грузозахватное устройство 9 с возможностью его крепления на перемещаемом грузе (условно не обозначен). На рабочей поверхности кантователя 3 установлены ролики 11 (см. фигуру). Основание 4 снабжено толкателем 10, один конец которого жестко закреплен на платформе 2, а второй жестко соединен с основанием платформы (см. фигуру).
Система (устройство) работает следующим образом. После стыковки платформы 1 с платформой 2 с установленным на ней кантователем 3, который поворачивается относительно основания 4 посредством шарнира 5 в сторону платформы 1 с расположенным на ней грузом (условно не обозначен), причем изменение угла наклона кантователя 3 осуществляется посредством грузоподъемного механизма 8 с канатом 7, проходящим через блок 6, размещенный в верхней части толкателя. На свободном конце каната размещено грузозахватное устройство 9 с возможностью его крепления на перемещаемом грузе (условно не обозначен). Для снижения усилий перемещения груза на рабочей поверхности кантователя 3 установлены ролики 11 (см. фигуру). Для изменения положения кантователя на платформе, основание 4 снабжено толкателем 10, один конец которого жестко закреплен на платформе 2, а второй жестко соединен с основанием 4 платформы (см. фигуру).
Предлагаемое техническое решение позволяет обеспечить перемещение грузов с платформы на платформу, снизить усилия, затрачиваемые на перемещение и упростить процесс перегрузки крупногабаритных грузов. Предлагаемое техническое решение отличается простотой реализации и эксплуатации.
| название | год | авторы | номер документа |
|---|---|---|---|
| Перегружатель гидравлический полноповоротный с дополнительным противовесом | 2019 |
|
RU2717108C1 |
| ГРУЗОПОДЪЕМНЫЙ МЕХАНИЗМ | 2012 |
|
RU2486128C1 |
| ПОГРУЗОЧНО-РАЗГРУЗОЧНОЕ УСТРОЙСТВО ТРАНСПОРТНОГО СРЕДСТВА ДЛЯ ПЕРЕВОЗКИ КОНТЕЙНЕРОВ | 1991 |
|
RU2028220C1 |
| ТРАНСПОРТНОЕ СРЕДСТВО | 2010 |
|
RU2449903C1 |
| ТЕРМИНАЛ ДЛЯ ПОТОЧНОЙ ОБРАБОТКИ КОНТЕЙНЕРОВ НА ОСНОВЕ СОРТИРОВОЧНОЙ ГОРКИ КУЗОВКОВА | 2008 |
|
RU2388680C2 |
| Мобильное устройство для монтажа и демонтажа вагонных дверей | 2022 |
|
RU2791355C1 |
| Устройство для перегрузки изделий | 1982 |
|
SU1065316A1 |
| САМОХОДНЫЙ ДВУХСТРЕЛОВОЙ КРАН | 2011 |
|
RU2465191C2 |
| ЭЛЕКТРОМЕХАНИЧЕСКИЙ РАЗВОРОТЧИК-УСПОКОИТЕЛЬ РАСКАЧИВАНИЯ ГРУЗОЗАХВАТНОГО ОРГАНА | 1993 |
|
RU2048421C1 |
| Грузоподъемное устройство | 1990 |
|
SU1791348A1 |
Изобретение относится к разновидностям спецтехники, предназначенной для перегрузки штучных грузов для работы на перевалочных базах, складах, в цехах, ангарах, портах, пунктах приема металлолома. Предложена система перегружателя, включающая перемещаемый груз, размещенный на платформе 1, и перегружатель, размещенный на платформе 2 с установленным на ней кантователем 3, выполненный с возможностью его перемещения по направляющим по платформе 2 на основании 4. Кантователь 3 нижним концом соединен с основанием 4 шарниром 5 с возможностью изменения угла наклона. В верхнем конце кантователя 3 размещен блок 6 с канатом 7, один конец которого закреплен на грузоподъемном механизме 8. На свободном конце каната 7 размещено грузозахватное устройство 9, выполненное с возможностью его крепления на перемещаемом грузе. Основание 4 снабжено толкателем 10, один конец которого жестко закреплен на платформе 2, а второй жестко соединен с основанием 4. На рабочей поверхности кантователя 3 установлены ролики 11. Техническим результатом является обеспечение перемещения грузов с платформы на платформу со снижением усилий, затрачиваемых на перемещение. 2 з.п. ф-лы, 1 ил.
1. Система перегружателя, включающая перемещаемый груз, размещенный на платформе (1), и перегружатель, размещенный на платформе (2) с установленным на ней кантователем (3), выполненный с возможностью его перемещения по направляющим по платформе (2) на основании (4), причем кантователь (3) нижним концом соединен с основанием (4) шарниром (5) с возможностью изменения угла наклона, а в верхнем конце кантователя (3) размещен блок (6) с канатом (7), один конец которого закреплен на грузоподъемном механизме (8), а на свободном конце каната (7) размещено грузозахватное устройство (9), выполненное с возможностью его крепления на перемещаемом грузе.
2. Система по п. 1, отличающаяся тем, что основание (4) снабжено толкателем (10), один конец которого жестко закреплен на платформе (2), а второй жестко соединен с основанием (4).
3. Система по п. 1 или 2, отличающаяся тем, что на рабочей поверхности кантователя (3) установлены ролики (11).
